ATV650C31N4F, parte a seriei Altivar Process ATV600, este un convertor de frecvență robust și performant, conceput special pentru controlul proceselor industriale și aplicații utilitare. Această unitate de 315 kW montată pe podea este alegerea ideală pentru medii în care sunt necesare performanțe ridicate și fiabilitate pentru o funcționare fără probleme a proceselor. Convertorul de frecvență ATV650C31N4F funcționează pe o rețea trifazată de 380-440 V și oferă o gamă largă de aplicații. Are un grad de protecție IP54, care asigură o protecție adecvată împotriva prafului și stropirii cu apă. Dispozitivul este potrivit pentru controlul motoarelor asincrone și sincrone, ceea ce îl face flexibil pentru utilizarea cu diferite tipuri de motoare. Curentul nominal de ieșire este de 590 A în condiții normale de încărcare și de 477 A în condiții de încărcare intensă. Cu filtrul EMC încorporat, se pot atinge lungimi de cablu de până la 150 de metri, în conformitate cu IEC 61800-3 C3. Convertorul de frecvență are opțiuni extinse de comunicare, inclusiv protocoale seriale Modbus TCP și Modbus. Poate fi extins opțional cu module de comunicare suplimentare, cum ar fi PROFINET, DeviceNet, EtherNet/IP, CANopen, BACnet MS/TP, Ethernet Powerlink sau Profibus DP V1. Dispozitivul are 8 intrări digitale, dintre care două (DI7, DI8) pot fi programate și ca intrări de impulsuri în intervalul 0-30 kHz. De asemenea, este echipat cu 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri de releu care pot fi configurate pentru diverse funcții. Pentru siguranță, ATV650C31N4F are o funcție STO (Safe Torque Off) care respectă nivelul de siguranță SIL 3. Sistemul de protecție al dispozitivului include protecție pentru motor, protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor și o serie de alte funcții de protecție. Frecvența de comutare variabilă (2-8 kHz) permite o funcționare optimă într-o varietate de aplicații. Dispozitivul are un design mecanic robust și este amplasat într-un dulap cu lățimea de 600 mm, înălțimea de 2350 mm și adâncimea de 669 mm. Cântărește 500 kg. Este răcit prin convecție forțată, cu un debit de aer de răcire de 1300 m³/h. Intervalul de temperatură de funcționare este de -15...40 °C fără reducerea puterii, în timp ce poate fi utilizat cu performanțe reduse între 40...50 °C. Convertorul de frecvență este conform cu numeroase standarde industriale, inclusiv IEC 60204-1, IEC 61800-2, IEC 61800-3 și IEC 61800-5-1. Are certificări CE, ATEX, EAC și C-Tick.

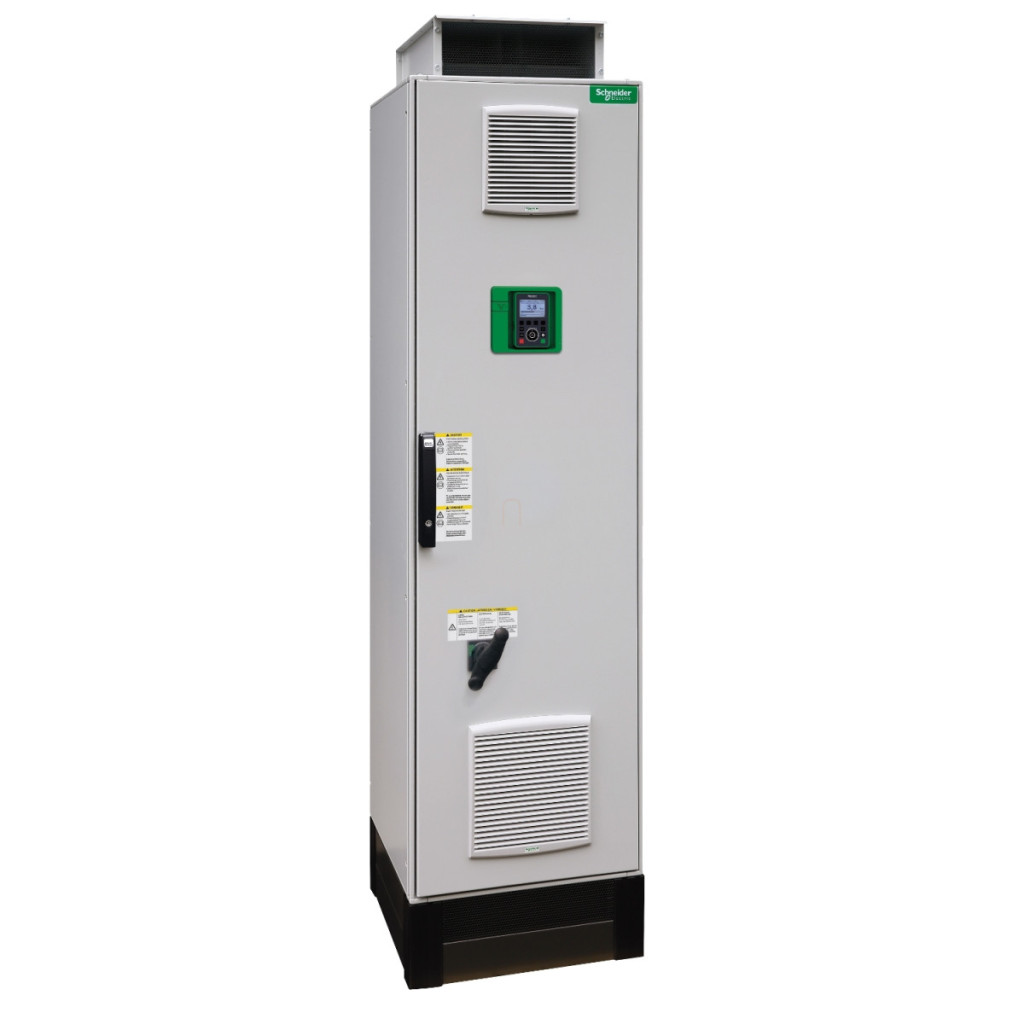

Schneider Electric Altivar Process ATV650 - ATV650C31N4F - convertizor de frecvență, 310 kW, 3f, 400 VAC, IP55, design cu carcasă fixă date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV600
Aplicație produs: Control proces și utilități
Tip produs: Convertizor de frecvență
Versiune: Cu întrerupător de deconectare
Denumire scurtă produs: ATV650
Metodă de montare: Montare pe podea
Comunicare
Protocol port de comunicare: Modbus TCP, Modbus serial
Interfață: Ethernet, RS485 cu 2 fire
Viteză de transfer date: 10, 100 Mbit/s; 4800, 9600, 19200, 38,4 kbit/s
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Caracteristici electrice
Tensiune nominală de alimentare: 380...440 V (-15...+10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 590,0 A
Curent continuu de ieșire: 590 A la 2,5 kHz în funcționare normală, 477 A la 2,5 kHz în funcționare intensă Puterea motorului: 315 kW (funcționare normală), 250 kW (funcționare intensă) Curent de linie: 453 A la 400 V (funcționare normală), 488 A la 400 V (în condiții de funcționare intensă), 391 A la 380 V (funcționare normală), 566 A la 380 V (în condiții de funcționare intensă) Curent tranzitoriu maxim: 649 A timp de 60 de secunde (funcționare normală), 716 A timp de 60 de secunde (funcționare intensă)
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvența de comutare: 2...8 kHz reglabilă, 2,5...8 kHz cu factor de reducere a sarcinii
Frecvență nominală de comutare: 2,5 kHz
Protecție și siguranță
Grad de protecție IP: IP54 conform IEC 60529 și IEC 61800-5-1
Filtru EMC: Integrat, până la 150 m conform IEC 61800-3 categoria C3
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tip de protecție: Oprire cuplu de siguranță, defecțiune fază motor, supraîncălzire, supracurent, supratensiune de ieșire, scurtcircuit, supratensiune CC, supratensiune de alimentare, subtensiune de alimentare, defecțiune fază de alimentare, viteză excesivă, întrerupere circuit de control, protecție termică
Caracteristici fizice
Tip de răcire: Circulație forțată a aerului
Lățime: 600 mm
Înălțime: 2350 mm
Adâncime: 669 mm
Greutate netă: 500 kg
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut față de împământare
Nivel de zgomot: 70 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform IEC 60068-2-6, 1,5 mm vârf-la-vârf (f= 2...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii curente de 1% la fiecare 100 m Poziție de funcționare: verticală +/- 10 grade
