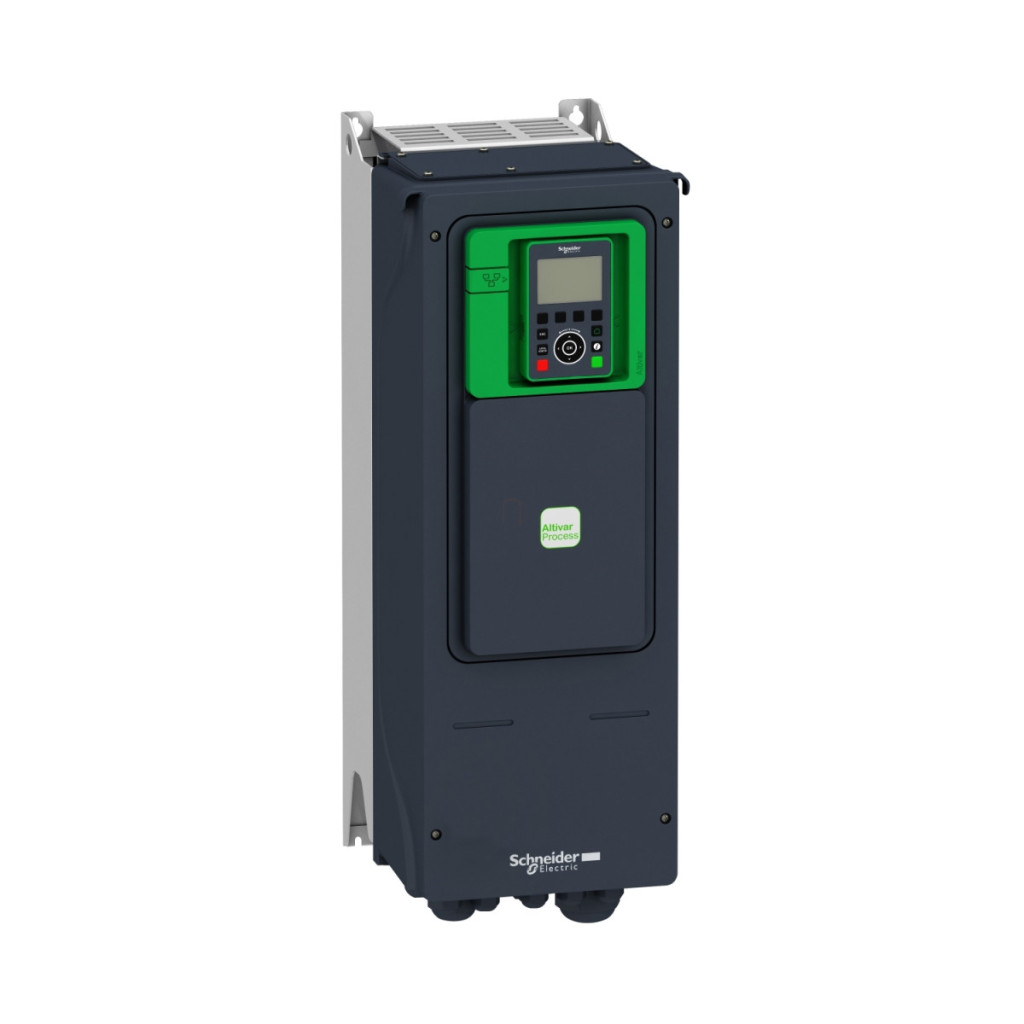

Convertorul de frecvență Altivar Process ATV600 seria ATV650D15N4 este un sistem de acționare de înaltă performanță și calitate superioară, produs de Schneider Electric, conceput special pentru aplicații industriale de control al proceselor și sisteme utilitare. Această versiune de 15 kW poate fi montată pe perete și are protecție IP55, fiind ideală pentru medii în care poate fi prezentă umezeala sau praful. Dispozitivul poate fi utilizat cu o tensiune de alimentare trifazată de 380-480 V la o frecvență de rețea de 50-60 Hz. Caracteristica sa remarcabilă este aplicabilitatea flexibilă: poate controla atât motoare asincrone, cât și sincrone, inclusiv motoare sincrone cu reluctanță și motoare cu magneți permanenți. Sarcina normală de 15 kW și modul de funcționare intensă de 11 kW fac acest convertizor de frecvență versatil. Dispozitivul are un curent nominal de ieșire de 31,7 A la sarcină normală și 16,5 A la sarcină grea, cu o frecvență de comutare de 4 kHz. Siguranța este asigurată de funcția STO (Safe Torque Off) încorporată, care respectă nivelul de integritate de siguranță SIL 3. De asemenea, excelează în ceea ce privește opțiunile de comunicare: suportă protocoalele seriale Modbus și Ethernet ca standard, dar poate fi extins cu module opționale pentru a include interfețe PROFINET, DeviceNet, CANopen, BACnet, Ethernet Powerlink sau Profibus DP V1, printre altele. Această flexibilitate permite integrarea perfectă în sistemele de automatizare existente. Dispozitivul are 8 intrări digitale (dintre care două pot fi configurate și ca intrări de impulsuri), 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri de releu. Intrările analogice pot fi utilizate în modul de tensiune 0-10 V sau curent 0-20 mA, iar ieșirile analogice pot fi configurate în mod similar. Cele 3 ieșiri releu (R1, R2, R3) pot îndeplini diverse funcții, cum ar fi semnalizarea defectelor sau secvențelor de funcționare. Opțiunile de control sunt extinse prin controlerul PID încorporat, 16 viteze prestabilite și funcții detaliate de protecție a motorului, cum ar fi protecția termică, protecția la supracurent și monitorizarea defectelor de fază ale motorului. Gama de frecvențe de 0,1-500 Hz și rampele de accelerare/decelerare liniare (0,01-9999 s) permit un control precis al motorului. Frecvența de comutare poate fi reglată între 2-12 kHz, ceea ce ajută la optimizarea zgomotului motorului și a gestionării termice a convertizorului de frecvență. ATV650D15N4 are un filtru EMC integrat care asigură conformitatea cu IEC 61800-3 categoria C2 până la 50 de metri și categoria C3 până la 150 de metri. Răcirea forțată cu aer asigură condiții termice adecvate. O gamă largă de temperaturi de funcționare (-15...40 °C fără reducere a puterii, 40...50 °C cu reducere a puterii) sporește și mai mult utilizabilitatea sa în diferite condiții de mediu.
Schneider Electric Altivar Process ATV650 - Date tehnice ATV650D15N4
Caracteristici generale
Familia de produse: Altivar Process ATV600
Aplicație specifică: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV650
Metodă de montare: Montare pe perete
Grad de protecție IP: IP55 (conform IEC 60529 și IEC 61800-5-1)
Tip de răcire: Convecție forțată
Caracteristici electrice
Tensiune nominală de alimentare: 380-480 V (-15%, +10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Frecvența de alimentare: 50-60 Hz (±5%)
Curent nominal de ieșire: 31,7 A
Puterea motorului: 11 kW (sarcină mare), 15 kW (sarcină normală)
Puterea motorului în CP: 10 CP (sarcină mare), 20 CP (sarcină normală)
Curent de alimentare: 17 A la 480 V (sarcină normală), 14,1 A la 380 V (sarcină mare), 12,5 A la 480 V (sarcină mare), 27 A la 380 V (sarcină normală)
Curent de ieșire continuu: 16,5 A la 4 kHz (sarcină mare), 31,7 A la 4 kHz (sarcină normală)
Frecvența de ieșire a convertizorului de frecvență: 0,1-500 Hz
Funcție de siguranță: STO (cuplu de siguranță oprit) SIL 3
Comunicare
Protocol port de comunicare: Modbus serial, Ethernet
Interfață fizică: Ethernet, RS485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de transmisie: RTU Format date: 8 biți, configurabil ca paritate pară, impară sau fără paritate Tip conector: RJ45 (pentru terminal grafic la distanță) pentru Modbus și Ethernet/Modbus TCP
Caracteristici I/O
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabile ca intrare impuls: 0-30 kHz, 24 V CC
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software (0-10 V CC), curent (0-20 mA)
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Tip ieșire releu: R1 (releu de defect NO/NC), R2 și R3 (releu secvențial NO)
Caracteristici mecanice
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 299 mm
Greutate netă: 19,6 kg
Caracteristici de mediu
Temperatură ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii)
Altitudine de funcționare: ≤1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii (1% / 100 m)
Poziție de funcționare: verticală ±10 grade
Umiditate relativă: 5-95% fără condens (conform IEC 60068-2-3)
Rezistență la vibrații: 1 gn (f=13-200 Hz), 1,5 mm vârf-la-vârf (f=2-13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
