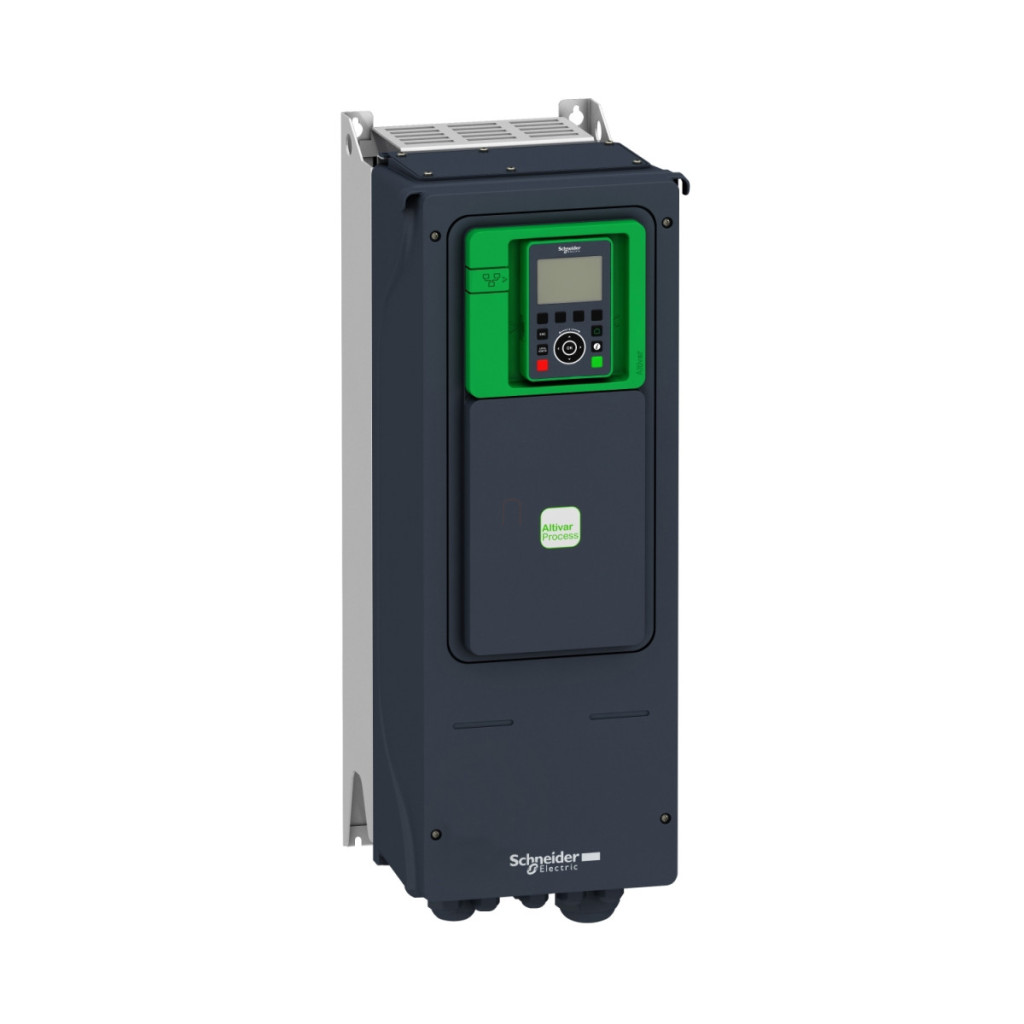

Seria Altivar Process ATV600 este o gamă remarcabilă de produse industriale de la Schneider Electric, care oferă performanțe excelente și control flexibil pentru o varietate de motoare. Convertizorul de frecvență ATV650D18N4, cu o putere nominală de 18,5 kW în condiții normale de încărcare (15 kW în condiții de încărcare intensă), este alegerea ideală pentru procese industriale și aplicații utilitare. Dispozitivul funcționează cu o sursă de alimentare trifazată de 380-480 V și are un grad de protecție IP55, asigurând o funcționare fiabilă chiar și în medii prăfuite și umede. Acest convertor de frecvență montabil pe perete oferă o serie de caracteristici avansate, inclusiv funcția de siguranță STO (Safe Torque Off) SIL 3, care respectă reglementările stricte de siguranță industrială. Opțiunile de comunicare includ protocoalele seriale Modbus TCP și Modbus, permițând integrarea perfectă în rețelele industriale moderne. Dispozitivul este ideal pentru controlul motoarelor asincrone și sincrone, permițând o utilizare versatilă într-o varietate de aplicații. ATV650D18N4 are o gamă largă de opțiuni de intrare și ieșire: 8 intrări discrete (inclusiv DI7 și DI8, care pot fi programate ca intrări de impulsuri), 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri de releu. Convertorul de frecvență oferă o gamă largă de funcționare, cu frecvențe de ieșire de la 0,1 la 500 Hz, și oferă multiple profiluri de control pentru aplicații cu cuplu constant sau variabil. Dispozitivul are capacități remarcabile de control al motorului, inclusiv compensarea alunecării motorului și rampe de accelerare/decelerare reglabile liniar. La proiectarea convertizorului de frecvență Schneider Electric Altivar Process ATV650D18N4 s-a acordat o atenție specială caracteristicilor de protecție: acesta dispune, printre altele, de protecție la scurtcircuit, protecție la supracurent și supratensiune și control al temperaturii. Filtrul EMC integrat (până la 50 m conform categoriei C2 și până la 150 m conform categoriei C3) asigură compatibilitatea electromagnetică în conformitate cu cerințele standardului IEC 61800-3. Dispozitivul este răcit cu aer forțat și poate fi utilizat într-un interval larg de temperaturi: între -15 °C și +40 °C fără degradarea performanței și între +40 °C și +50 °C cu degradarea performanței.
Schneider Electric Altivar Process ATV650 - ATV650D18N4 - convertizor de frecvență, 18,5 kW, 3f, 400 VAC, IP55, montabil pe perete date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV600
Aplicație specifică: Procese și utilități
Tipul produsului: Variator de frecvență
Versiune: Versiune standard
Denumire scurtă dispozitiv: ATV650
Metodă de montare: Montare pe perete
Caracteristici de comunicare
Protocol port de comunicare: Modbus TCP, Modbus serial
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transmisie: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V - 15...10%
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 39,2 A
Număr de faze ale rețelei: 3 faze
Putere motor kW: 15 kW (sarcină grea), 18,5 kW (sarcină normală)
Putere motor HP: 20 CP (sarcină grea), 25 CP (sarcină normală) Caracteristici de control Număr de intrări discrete: 8 Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Performanță
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Curent de ieșire continuu: 23,5 A la 4 kHz pentru sarcină mare, 39,2 A la 4 kHz pentru sarcină normală
Curent tranzitoriu maxim: 35,3 A timp de 60 de secunde (sarcină mare), 43,1 A timp de 60 de secunde (sarcină normală)
Caracteristici fizice
Grad de protecție IP: IP55 conform IEC 60529, IP55 conform IEC 61800-5-1
Tip de răcire: Convecție forțată
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 299 mm
Greutate netă: 20,6 kg
Condiții de mediu
Temperatura ambiantă de funcționare: -15...40 °C (fără reducerea performanței), 40...50 °C (cu reducerea performanței) Altitudine de funcționare: ≤ 1000 m fără reducerea performanței, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
