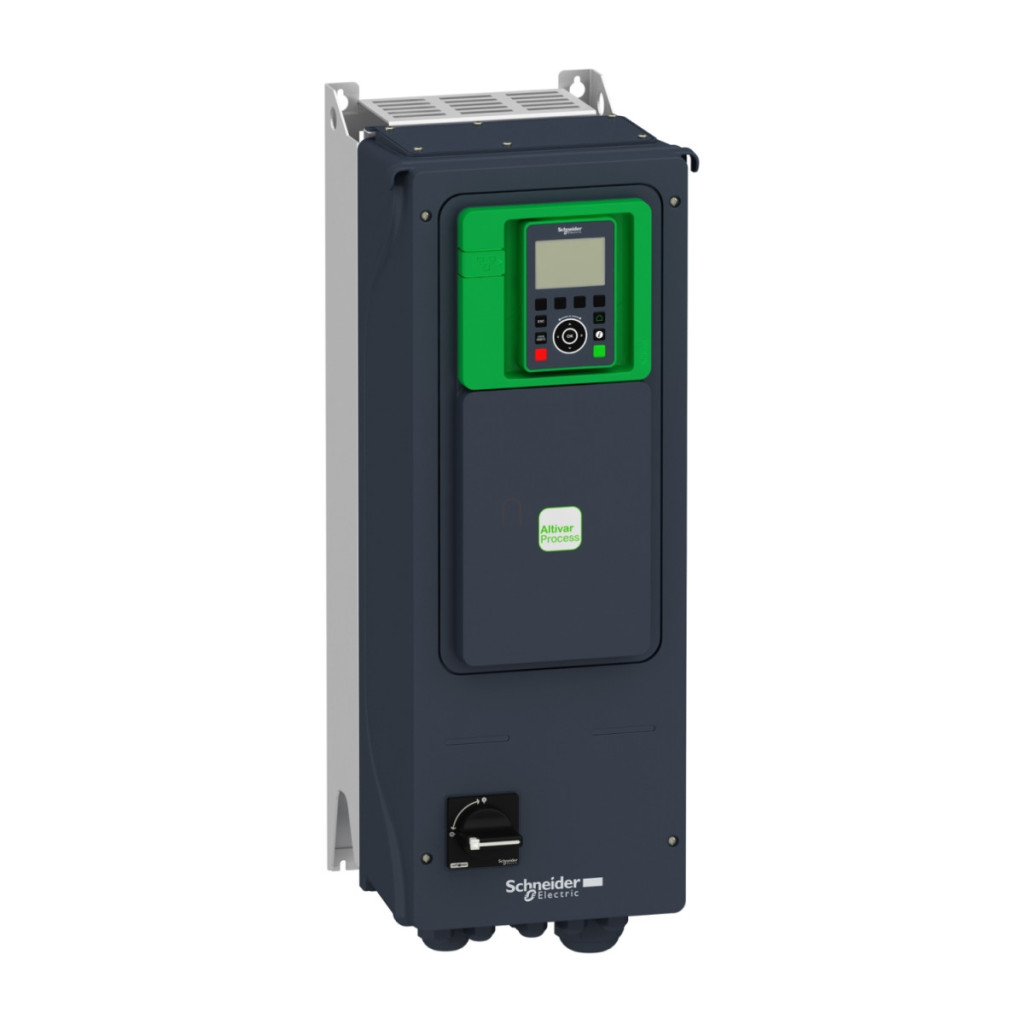

Convertoarele de frecvență din seria Altivar Process ATV600 sunt produse de vârf din gama de produse profesionale Schneider Electric, dezvoltate special pentru aplicații industriale. Modelul ATV650D18N4E este un convertizor de frecvență de 18,5 kW (funcționare normală) sau 15 kW (sarcină grea), conceput special pentru rețele trifazate de 380-480 V. Gradul de protecție IP55 al dispozitivului îl face deosebit de potrivit pentru utilizarea în medii în care este necesară protecția împotriva prafului și umezelii. Acest convertizor de frecvență este alegerea ideală pentru controlul motoarelor asincrone și sincrone. Designul cu un comutator izolator încorporat simplifică instalarea și sporește siguranța. Designul său montabil pe perete permite o amplasare flexibilă, iar filtrul EMC integrat asigură compatibilitatea electromagnetică cu lungimi de cablu de până la 50 de metri pentru IEC 61800-3 C2 și până la 150 de metri pentru C3. Porturile de comunicație ale ATV650D18N4E includ interfețe seriale Modbus și Ethernet, permițând integrarea dispozitivului în rețelele industriale moderne. Convertizorul de viteză variabilă poate fi utilizat pentru o gamă largă de aplicații: are cuplu constant, cuplu optimizat, cuplu variabil pentru motoare asincrone, precum și moduri de motor sincron cu reluctanță și motor cu magnet permanent. Puterea motorului este de 18,5 kW (25 CP) în funcționare normală și 15 kW (20 CP) sub sarcină mare. Dispozitivul are funcții de protecție remarcabile, inclusiv funcția de siguranță STO (Safe Torque Off) SIL 3, protecție împotriva supraîncălzirii, scurtcircuitului, supracurentului și multe alte protecții pentru a asigura o durată lungă de viață a motorului și a convertizorului de frecvență. Pe partea de intrare, tensiunea de alimentare este de 380-480 V, frecvența de alimentare este de 50-60 Hz, în timp ce frecvența de ieșire este reglabilă între 0,1-500 Hz, ceea ce oferă o gamă de control extrem de largă. Curentul nominal de ieșire este de 39,2 A în condiții normale de funcționare și de 31,7 A la o frecvență de comutație de 4 kHz sub sarcină mare. Rampele de accelerare și decelerare pot fi reglate liniar în intervalul 0,01-9999 secunde, iar frecvența de comutație poate fi controlată între 2-12 kHz, ceea ce permite optimizarea nivelurilor de zgomot ale motorului și minimizarea pierderilor de putere.
Schneider Electric Altivar Process ATV650 - ATV650D18N4E - date tehnice convertor de frecvență
Caracteristici produs
Familia de produse: Altivar Process ATV600
Tipul produsului: Variator de viteză
Aplicație specifică: Procese industriale și utilități
Versiune: Cu comutator izolator
Denumire scurtă a dispozitivului: ATV650
Metodă de montare: Montare pe perete
Comunicare
Protocoale de comunicare: Modbus serial, Ethernet
Interfață de comunicare: RJ45
Mod de transfer date: Half duplex, full duplex, autonegociere Ethernet/Modbus TCP
Viteză de transfer: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15...10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 39,2 A
Putere motor kW: 15 kW (sarcină mare), 18,5 kW (sarcină normală)
Putere motor CP: 20 CP (sarcină grea), 25 CP (sarcină normală)
Curent de alimentare: 28,9 A la 480 V (sarcină normală), 27,7 A la 380 V (sarcină grea), 24,4 A la 480 V (sarcină grea), 33,4 A la 380 V (sarcină normală)
Curent de ieșire continuu: 31,7 A la 4 kHz pentru sarcină grea, 39,2 A la 4 kHz pentru sarcină normală
Frecvența de ieșire a convertizorului de frecvență: 0,1…500 Hz
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Secțiune de control
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabile ca intrări impuls: 0…30 kHz, 24 V CC (≤ 30 V) Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3
Caracteristici fizice
Grad de protecție IP: IP55 conform IEC 60529, IP55 conform IEC 61800-5-1
Tip de răcire: Convecție forțată
Dimensiuni (LxHxA): 264 x 678 x 330 mm
Greutate netă: 20,6 kg
Condiții de mediu
Temperatură ambiantă de funcționare: -15…40 °C (fără reducere a puterii), 40…50 °C (cu reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri
Umiditate relativă: 5…95% fără condensare
Poziție de funcționare: Verticală ±10°
Nivel de zgomot: 53,7 dB
Protecții
Tipuri de protecție: Oprire cuplu de siguranță (pentru motor), Defecțiune fază motor (pentru motor), Protecție termică (pentru acționare), Supraîncălzire (pentru acționare), Supracurent între fazele de ieșire și împământare (pentru acționare), Supraîncărcare tensiune de ieșire (pentru acționare), Protecție la scurtcircuit (pentru acționare), Defecțiune fază motor (pentru acționare), Supraîncărcare tensiune pe magistrala CC (pentru acționare), Supra tensiune la tensiunea de alimentare (pentru acționare), Sub tensiune la tensiunea de alimentare (pentru acționare), Defecțiune de fază la tensiunea de alimentare (pentru acționare), Viteză excesivă (pentru acționare), Întrerupere în circuitul de control (pentru acționare), Protecție termică (pentru motor)
