Convertorul de frecvență Schneider Electric Altivar Process ATV600 seria ATV650D22N4 este un convertor de frecvență industrial cu funcționalități avansate, care oferă o soluție ideală pentru controlul proceselor și aplicații utilitare. Acest dispozitiv standard, care poate fi montat pe perete, funcționează în intervalul de putere de 22 kW (sarcină normală) sau 18,5 kW (sarcină grea), fiind alegerea perfectă pentru controlul motoarelor industriale de dimensiuni medii. Funcționând cu o tensiune de alimentare trifazată de 380-480 V, modelul ATV650D22N4 are un grad de protecție IP55, care oferă o protecție excelentă împotriva prafului și a apei, permițând instalarea dispozitivului în medii industriale, chiar și în locuri cu umiditate ridicată. Această caracteristică crește semnificativ gama de aplicații și fiabilitatea convertizorului de frecvență. Dispozitivul este compatibil atât cu motoarele asincrone, cât și cu cele sincrone, inclusiv motoarele sincrone cu reluctanță și cu magneți permanenți, oferind o soluție extrem de flexibilă pentru controlul diferitelor tipuri de motoare. Oferă o gamă largă de opțiuni de comunicare și acceptă protocoalele seriale Modbus și Modbus TCP ca standard, dar poate fi ușor extins cu carduri suplimentare pentru a utiliza protocoalele PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink sau Profibus DP V1. Dispozitivul are un filtru EMC integrat care respectă categoria IEC 61800-3 C2 în limita a 50 de metri și categoria C3 în limita a 150 de metri, asigurând compatibilitatea electromagnetică în diverse medii de instalare. Ieșirea convertorului de frecvență poate controla motorul într-un interval de frecvență de la 0,1 la 500 Hz, permițând un interval larg de viteză. Funcțiile de protecție încorporate includ funcția de siguranță STO (Safe Torque Off) SIL 3, care garantează un nivel ridicat de siguranță la oprirea mașinilor. Modelul ATV650D22N4 are capacități I/O bogate: 8 intrări discrete (dintre care două pot fi utilizate și ca intrări de impulsuri), 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu. Intrările discrete pot fi configurate cu logică pozitivă (sursă) sau negativă (rezervor), facilitând adaptarea la diferite sisteme PLC. Intrările și ieșirile analogice pot fi configurate în software pentru semnale de tensiune sau curent, oferind o mare flexibilitate pentru conectarea diferitelor senzori și actuatori.

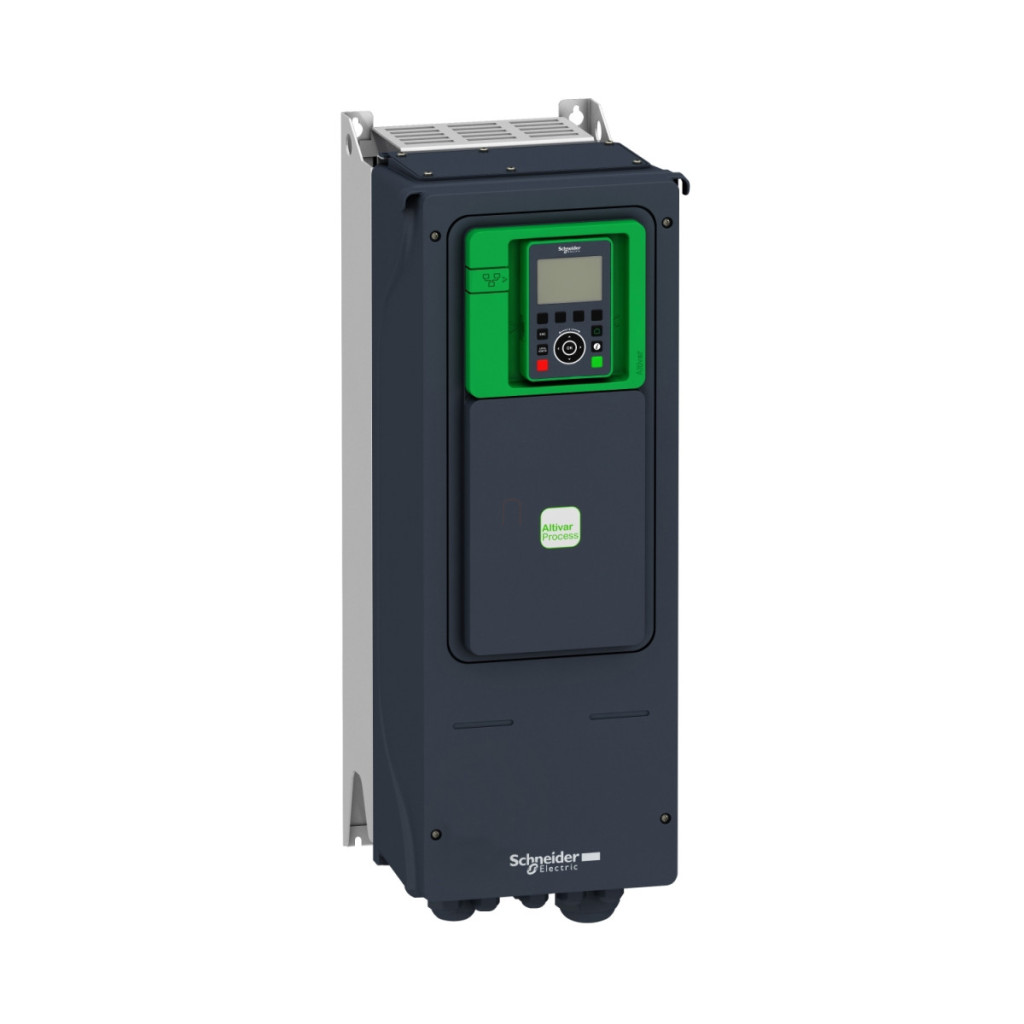

Schneider Electric Altivar Process ATV650 - ATV650D22N4 - convertizor de frecvență, 22 kW, 3f, 400 VAC, IP55, montabil pe perete date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV600
Tipul produsului: Variator de viteză
Domeniu de aplicare special: Controlul proceselor și utilități
Design: Versiune standard
Denumire scurtă a dispozitivului: ATV650
Metodă de montare: Montabil pe perete
Parametri electrici
Tensiune nominală de alimentare: 380...480 V -15...10%
Frecvență rețea: 50...60 Hz -5...5%
Curent nominal de ieșire: 46,3 A
Puterea motorului: 22 kW (sarcină normală), 18,5 kW (sarcină mare)
Puterea motorului în CP: 30 CP la sarcină normală, 20 CP la sarcină mare
Curent de alimentare: 39,6 A la 380 V (sarcină normală), 27,7 A la 380 V (sarcină mare), 28,9 A la 480 V (sarcină normală), 24,4 A la 480 V (sarcină mare)
Curent de ieșire continuu: 46,3 A la 4 kHz sub sarcină normală, 31,7 A la 4 kHz sub sarcină mare
Frecvența de ieșire a convertorului de frecvență: 0,1...500 Hz
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS 485 cu 2 fire
Viteză de transmisie: 10, 100 Mbit/s (Ethernet), 4800 bps, 9600 bps, 19200 bps, 38,4 kbps (serial)
Cadru de transmisie: RTU
Intrări și ieșiri
Număr de intrări discrete: 8
Tip intrare discretă: DI7, DI8 programabil ca intrare de impuls: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Protecție și siguranță
Grad de protecție IP: IP55 conform IEC 60529 și IEC 61800-5-1
Filtru EMC: integrat, până la 50 m IEC 61800-3 categoria C2, până la 150 m IEC 61800-3 categoria C3
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Caracteristici fizice
Tip de răcire: Convecție forțată Lățime: 264 mm Înălțime: 678 mm Adâncime: 299 mm Greutate netă: 20,6 kg Parametri de mediu Temperatura ambiantă de funcționare: -15...40 °C (fără reducere), 40...50 °C (cu factor de reducere) Altitudine de funcționare: ≤1000 m fără reducere, 1000...4800 m cu reducere de curent de 1% la fiecare 100 m Umiditate relativă: 5...95% fără condens (IEC 60068-2-3)
Rezistență la vibrații: 1 gn (f=13...200 Hz), 1,5 mm vârf-vârf (f=2...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Nivel de zgomot: 53,7 dB conform 86/188/CEE
