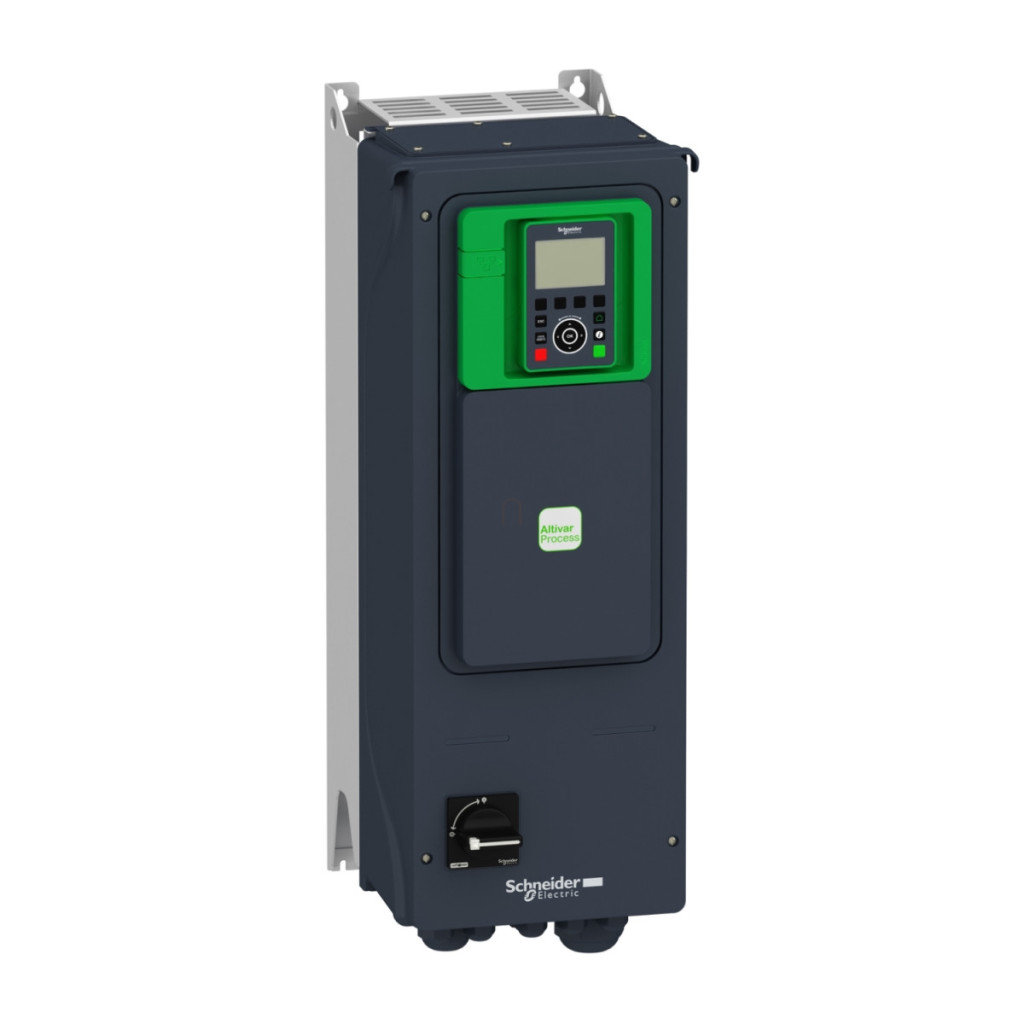

Convertorul de frecvență ATV650D22N4E din familia de produse Schneider Electric Altivar Process ATV650 este un convertor de frecvență profesional cu viteză variabilă, conceput pentru aplicații industriale de proces. Acest dispozitiv avansat oferă soluția perfectă pentru controlul eficient și precis al motorului într-o varietate de medii industriale, în special în aplicații de control al proceselor și utilități. Dispozitivul ATV650D22N4E are o putere de 22 kW în condiții normale de încărcare și de 18,5 kW în condiții de încărcare intensă. Designul robust, cu clasă de protecție IP55, permite instalarea într-o varietate de medii, rezistând în același timp la praf și umiditate. Întrerupătorul de deconectare încorporat oferă siguranță și confort suplimentare în timpul instalării și întreținerii. Convertizorul de frecvență este proiectat pentru montare pe perete, permițând o instalare flexibilă într-o varietate de situații. Acest model funcționează cu o sursă de alimentare trifazată de 380-480 V și are un curent de ieșire de 46,3 A în condiții de sarcină normală și 39,2 A în condiții de sarcină mare. Dispozitivul oferă o gamă largă de frecvențe (0,1-500 Hz), ceea ce permite un control extrem de precis al motoarelor. ATV650D22N4E este potrivit pentru controlul motoarelor asincrone și sincrone, inclusiv motoarele sincrone cu magneți permanenți și motoarele sincrone cu reluctanță. Filtrul EMC încorporat este conform cu standardul IEC 61800-3 categoria C2 pentru lungimi de cablu de până la 50 de metri și categoria C3 pentru lungimi de cablu de până la 150 de metri, asigurând compatibilitatea electromagnetică în medii industriale. ATV650D22N4E este extrem de versatil în ceea ce privește opțiunile de comunicare: are interfețe Ethernet, Modbus serial și Modbus TCP încorporate și poate fi extins cu o serie de module de comunicare opționale (PROFINET, DeviceNet, CANopen, BACnet, Ethernet Powerlink, Profibus DP). Setul bogat de I/O al dispozitivului include 8 intrări digitale (dintre care două pot fi utilizate și ca intrări de impulsuri), 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu. Această configurație flexibilă de intrări și ieșiri permite implementarea unor sarcini complexe de automatizare. Siguranța este o prioritate absolută – ATV650D22N4E are o funcție STO (Safe Torque Off) încorporată, care respectă nivelul de siguranță SIL3. Dispozitivul este echipat cu o serie de funcții de protecție pentru a proteja motorul și unitatea de acționare, inclusiv protecție împotriva supraîncălzirii, supracurentului, defectului la pământ, supratensiunii și defectului de fază. Funcționarea convenabilă este facilitată de un sistem de LED-uri de diagnosticare încorporate, care oferă feedback clar cu privire la starea dispozitivului.
Date tehnice Schneider Electric Altivar Process ATV650
Specificații produs
Familia de produse: Altivar Process ATV600
Domeniu de aplicare specific: Controlul proceselor și alimentarea cu utilități
Tipul produsului: Variator de viteză
Versiune: Cu întrerupător izolator
Denumire scurtă a dispozitivului: ATV650
Metodă de montare: Montare pe perete
Caracteristici de comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, 2 fire RS 485
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Cadru de transmisie: Format date RTU: 8 biți, paritate impară, pară sau fără paritate, configurabilă Caracteristici electrice Tensiune nominală de alimentare: 380...480 V (±15...10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 46,3 A
Grad de protecție IP: IP55 conform IEC 60529 și IEC 61800-5-1
Metodă de răcire: Flux de aer forțat
Frecvența tensiunii de alimentare: 50...60 Hz (±5%)
Puterea nominală a motorului
Puterea motorului kW: 18,5 kW (sarcină grea), 22 kW (sarcină normală)
Puterea motorului HP: 25 CP (sarcină grea), 30 CP (sarcină normală)
Valori curent
Curent de alimentare: 34,4 A la 480 V (sarcină normală), 34,1 A la 380 V (sarcină grea), 29,9 A la 480 V (sarcină grea), 39,6 A la 380 V (sarcină normală)
Curent de ieșire continuu: 39,2 A la 4 kHz sub sarcină intensă, 46,3 A la 4 kHz sub sarcină normală
Caracteristici de frecvență
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Frecvență maximă de ieșire: 500 kHz
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Protecții
Tip de protecție: oprire cuplu de siguranță motor și acționare, Motor și acționare cu protecție la defectarea fazei motorului, Acționare cu protecție la supraîncălzire, Acționare cu protecție la supracurent între fazele de ieșire și împământare, Acționare cu protecție la supratensiune de ieșire, Acționare cu protecție la scurtcircuit, Supraîncărcare pe magistrala CC a acționării, Protecție la supraîncărcare, supratensiune și defect de fază a acționării, Protecție la supraturare a acționării, Protecție la întreruperea circuitului de comandă a acționării, Protecție termică a motorului
Dimensiuni și greutate
Lățime: 264 mm Înălțime: 678 mm Adâncime: 330 mm Greutate netă: 20,6 kg Condiții de mediu Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 53,7 dB conform 86/188/CEE
Grad de poluare: 2 conform IEC 61800-5-1
Rezistență la vibrații: 1 gn (f= 13...200 Hz) conform IEC 60068-2-6, 1,5 mm vârf-la-vârf (f= 2...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: 40...50 °C (cu factor de reducere), -15...40 °C (fără reducere) Altitudine de funcționare: 1000...4800 m cu reducere a curentului de 1% la 100 m, <= 1000 m fără reducere
Poziție de funcționare: verticală +/- 10 grade
Certificate
Certificate de produs: CSA, ATEX Zona 2/22, TÜV, UL, DNV-GL
Marcaj: CE
