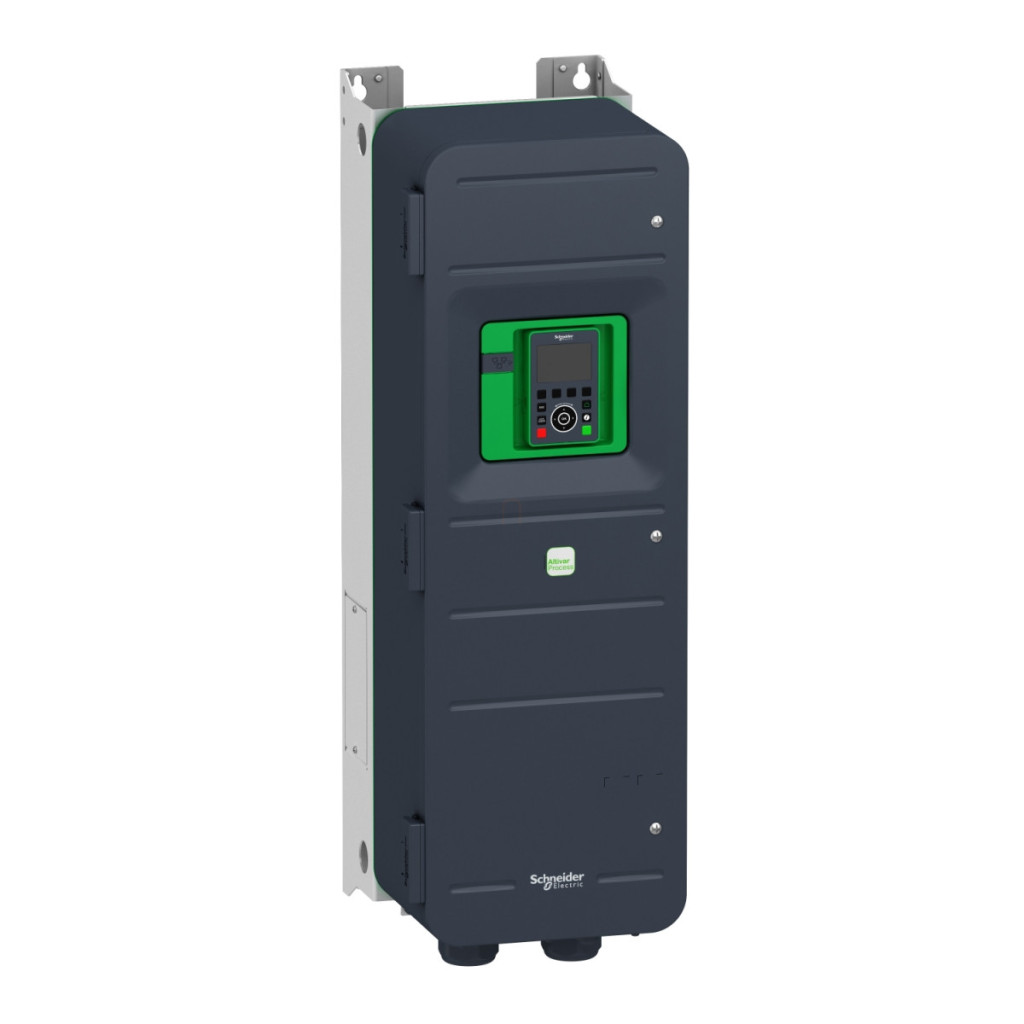

Convertorul de frecvență cu viteză variabilă ATV650D45N4 din seria Altivar Process ATV600 este un convertor de frecvență industrial de înaltă calitate de la Schneider Electric, care oferă performanțe remarcabile, în special în aplicații de control al proceselor și utilități. Acest dispozitiv de 45 kW, cu clasă de protecție IP55, este soluția perfectă pentru medii în care protecția împotriva prafului și umidității este esențială. Convertorul de frecvență necesită o sursă de alimentare trifazată între 380 și 480 V și oferă opțiuni de control extrem de flexibile atât pentru motoarele asincrone, cât și pentru cele sincrone. Poate furniza 45 kW (60 CP) în modul normal și 37 kW (50 CP) în modul de funcționare intensă, ceea ce îl face o alegere ideală pentru o varietate de aplicații industriale. Frecvența de ieșire este reglabilă de la 0,1 la 500 Hz, permițând o gamă largă de viteze. Modelul ATV650D45N4 are o serie de opțiuni de comunicare încorporate, inclusiv protocoale Ethernet și Modbus TCP, care facilitează integrarea în sistemele moderne de automatizare industrială. Dispozitivul poate fi extins opțional cu diverse module de comunicare, cum ar fi PROFINET, DeviceNet, CANopen, BACnet MS/TP sau Ethernet Powerlink, facilitând integrarea în aproape orice rețea industrială. Filtrul EMC încorporat este conform cu IEC 61800-3 C2 pentru lungimi de cablu de până la 50 de metri și C3 pentru lungimi de cablu de până la 150 de metri, asigurând compatibilitatea electromagnetică. Dispozitivul oferă, de asemenea, caracteristici avansate de siguranță, cum ar fi STO (Safe Torque Off) SIL3 nivel de integritate de siguranță, care îndeplinește chiar și cele mai stricte cerințe de siguranță. Designul montabil pe perete și dimensiunile compacte (290 mm lățime, 910 mm înălțime, 340 mm adâncime) facilitează instalarea chiar și în spații înguste. Răcirea prin convecție forțată încorporată asigură o disipare adecvată a căldurii, garantând o durată lungă de viață și o funcționare fiabilă. Convertorul de frecvență oferă numeroase opțiuni I/O: 8 intrări digitale (dintre care două pot fi configurate și ca intrări de impulsuri), 3 intrări analogice (pot fi utilizate în modul tensiune și curent), 2 ieșiri analogice și 3 ieșiri releu. Aceste opțiuni de conectare oferă o flexibilitate excepțională pentru implementarea diverselor sarcini de control. Dispozitivul oferă, de asemenea, o sursă de alimentare internă de 24 V c.c. pentru intrările digitale și potențiometrele de referință, simplificând cablarea. ATV650D45N4 are caracteristici de protecție remarcabile, inclusiv protecție la supratensiune, supracurent, defect la împământare, supraîncălzire și pierdere de fază, oferind siguranță maximă atât pentru dispozitiv, cât și pentru motor. Convertizorul poate fi utilizat la sarcină maximă la temperaturi ambientale cuprinse între -15 °C și +40 °C și la putere redusă între 40 °C și 50 °C, oferind o gamă largă de temperaturi de funcționare pentru diferite medii de aplicare. Convertorul de frecvență este ușor de programat și de utilizat prin intermediul interfeței de utilizator încorporate și acceptă rampe de accelerare/decelerare liniare în intervalul 0,01-9999 secunde, permițând un control precis al vitezei. Compensarea alunecării statorului și frecvența de comutare reglabilă (2-12 kHz) sporesc și mai mult flexibilitatea și performanța acționării. ATV650D45N4 are marcajul CE și este conform cu o serie de standarde internaționale, fiind astfel adecvat pentru aplicații la nivel global.
Schneider Electric Altivar Process ATV650 - Date tehnice ATV650D45N4
Specificații generale
Familia de produse: Altivar Process ATV600
Domeniu de aplicare specific: Controlul proceselor și utilități
Tip dispozitiv: Variator de viteză
Versiune: Design standard
Denumire scurtă a dispozitivului: ATV650
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V, -15...10%
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 88,0 A
Grad de protecție IP: IP55 (conform IEC 60529 și IEC 61800-5-1) Tip de răcire: Convecție forțată Frecvență de alimentare: 50...60 Hz, ±5%
Puterea motorului
Puterea motorului: 37 kW (sarcină grea), 45 kW (sarcină normală)
Puterea motorului în cai putere: 50 CP (serviciu intens), 60 CP (serviciu normal)
Consum de energie
Curent de alimentare: 57,3 A la 480 V (serviciu normal), 54,8 A la 380 V (serviciu intens), 48,3 A la 480 V (mod de funcționare intensă), 79,8 A la 380 V (mod normal)
Curent de ieșire continuu: 59 A la 4 kHz (mod de funcționare intensă), 87 A la 4 kHz (mod normal)
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Funcții de siguranță
STO (oprire cuplu de siguranță): SIL 3
Opțiuni și comunicare
Porturi de comunicare: Ethernet, Modbus TCP
Module de comunicare disponibile: PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, BACnet MS/TP, Ethernet Powerlink, Profibus DP V1
Funcții I/O
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC
Ieșire digitală: 3 ieșiri releu
Număr de intrări analogice: 3
Tipuri de intrări analogice: AI1, AI2, AI3 tensiune (0...10 V CC) sau curent (0...20 mA) configurabilă prin software, cu rezoluție de 12 biți
Număr de ieșiri analogice: 2
Tip ieșire analogică: Tensiune (0...10 V CC) sau curent (0...20 mA) cu rezoluție de 10 biți
Parametri fizici
Lățime: 290 mm
Înălțime: 910 mm
Adâncime: 340 mm
Greutate netă: 50 kg
Condiții de mediu
Rezistență de izolație: > 1 MOhm la 500 V CC timp de 1 minut față de pământ
Nivel de zgomot: 69,7 dB
Umiditate relativă: 5...95% fără condens (conform IEC 60068-2-3)
Temperatura ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii) Altitudine de funcționare: ≤ 1000 m (fără reducere a puterii), 1000...4800 m (cu reducere a curentului de 1% la fiecare 100 de metri)
Poziție de funcționare: verticală ± 10 grade
