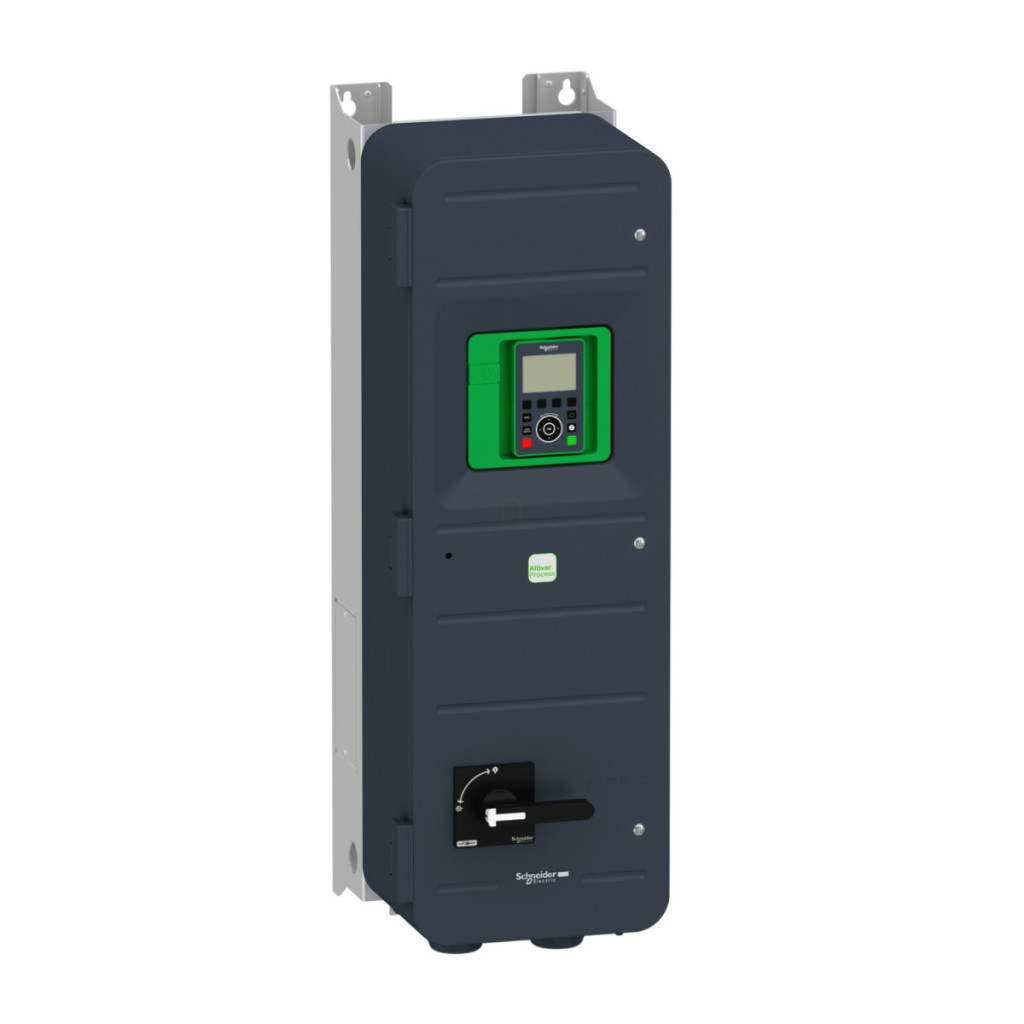

Altivar Process ATV650D45N4E este un convertor de frecvență de calitate profesională de la Schneider Electric, conceput special pentru aplicații industriale, controlul proceselor și controlul utilităților. Această versiune de 45 kW, care poate fi montată pe perete, funcționează cu o alimentare trifazată de 400-480 V și dispune de un întrerupător izolator încorporat pentru o siguranță sporită și o întreținere mai ușoară. Una dintre caracteristicile remarcabile ale seriei ATV650 este nivelul ridicat de protecție (IP55), care permite instalarea dispozitivului chiar și în medii în care sunt prezente praf și umiditate. Acest dispozitiv poate fi utilizat în două moduri: cu o sarcină normală de până la 45 kW (60 CP) sau cu o sarcină grea de până la 37 kW (50 CP), ceea ce îl face flexibil pentru utilizare într-o varietate de situații industriale. În modul normal, oferă un curent de ieșire continuu de 87 A, în timp ce în modul de sarcină grea, oferă 72 A la o frecvență de comutație de 4 kHz. Opțiunile sale de comunicare sunt remarcabile: este dotat standard cu protocoale seriale Modbus, Ethernet și Modbus TCP și poate fi extins cu o serie de module de comunicare opționale (PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink, Profibus DP V1), permițând integrarea perfectă în aproape orice mediu industrial sau sistem de gestionare a clădirilor. În ceea ce privește caracteristicile de siguranță, ATV650D45N4E are o funcție STO (Safe Torque Off) cu nivel de siguranță SIL 3, care permite deconectarea în siguranță a cuplului motorului în caz de urgență. Dispozitivul este echipat cu o serie de funcții de protecție, inclusiv protecție împotriva supraîncălzirii, supracurentului, scurtcircuitului, pierderii de fază, supratensiunii și subtensiunii, precum și protecție termică a motorului. Convertorul de frecvență oferă opțiuni de control flexibile atât pentru motoarele asincrone, cât și pentru cele sincrone. Pentru motoarele asincrone, se poate selecta un profil de control al cuplului constant, optimizat sau variabil, în timp ce pentru motoarele sincrone, motoarele sincrone cu reluctanță și motoarele cu magneți permanenți pot fi, de asemenea, controlate. Frecvența de ieșire poate fi reglată de la 0,1 Hz la 500 Hz, asigurând o gamă largă de aplicații. Dispozitivul are 8 intrări digitale, dintre care DI7 și DI8 pot fi configurate și ca intrări de impulsuri în intervalul 0-30 kHz. Cele 3 intrări analogice (AI1, AI2, AI3) pot fi configurate în software pentru modul de tensiune (0-10 V) sau curent (0-20 mA). În plus, 2 ieșiri analogice și 3 ieșiri releu completează opțiunile de control și feedback. Filtrul EMC încorporat funcționează în două versiuni: până la o lungime a cablului de 50 m conform IEC 61800-3 categoria C2 și până la o lungime a cablului de 150 m conform IEC 61800-3 categoria C3, ceea ce îl face potrivit pentru o varietate de condiții de instalare. Dispozitivul poate fi utilizat la sarcină maximă între -15 °C și +40 °C și cu reducere a puterii între 40 °C și 50 °C.
Schneider Electric Altivar Process ATV650 - ATV650D45N4E - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV600
Domeniu de aplicare specific: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Cu întrerupător de izolare
Denumirea scurtă a dispozitivului: ATV650
Metoda de montare: Montabil pe perete
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, Ethernet, Modbus TCP
Interfață fizică: Ethernet, RS485 cu 2 fire
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s; 4800, 9600, 19200, 38,4 kbit/s
Format date: 8 biți, configurabil par, impar sau fără paritate
Alimentare electrică
Tensiune nominală de alimentare: 380-480 V -15%...+10%
Număr de faze de rețea: 3 faze
Frecvență de rețea: 50-60 Hz ±5%
Puterea motorului
Puterea motorului kW: 37 kW (sarcină grea), 45 kW (sarcină normală)
Puterea motorului HP: 50 CP (sarcină grea), 60 CP (sarcină normală) Caracteristici de ieșire Curent nominal de ieșire: 88,0 A Curent continuu de ieșire: 72 A la 4 kHz sub sarcină mare, 87 A la 4 kHz sub sarcină normală
Frecvența de ieșire a convertizorului de frecvență: 0,1-500 Hz
Valori curent de intrare
Curent de linie: 69,1 A la 480 V (sarcină normală), 67,1 A la 380 V (sarcină grea), 59 A la 480 V (sarcină grea), 79,8 A la 380 V (sarcină normală)
Curent maxim de intrare: 79,8 A
Protecție și siguranță
Grad de protecție IP: IP55 conform IEC 60529 și IEC 61800-5-1
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tipuri de protecție: Oprire cuplu de siguranță motor, Pierdere fază motor, Protecție termică acționare, Supraîncălzire acționare, Supracurent fază de ieșire la masă, Supra tensiune de ieșire, Protecție scurtcircuit, Pierdere de fază a motorului, supratensiune bus DC, supratensiune tensiune de alimentare, subtensiune tensiune de alimentare, pierdere de fază tensiune de alimentare, viteză excesivă, Întrerupere circuit de control, Protecție termică motor
Caracteristici fizice
Lățime: 290 mm
Înălțime: 910 mm
Adâncime: 401 mm
Tip de răcire: Convecție forțată
Condiții de mediu
Temperatura aerului ambiant în timpul funcționării: -15...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤1000 m fără reducerea puterii, 1000...4800 m reducere a puterii cu 1%/100 m Poziție de funcționare: Verticală ±10 grade Umiditate relativă: 5-95% fără condensare conform IEC 60068-2-3 Nivel de zgomot: 69,7 dB conform 86/188/CEE Grad de poluare: 2 conform IEC 61800-5-1 Rezistență la vibrații: 1 gn (f=13-200 Hz) conform IEC 60068-2-6, 1,5 mm vârf-la-vârf (f=2-13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
