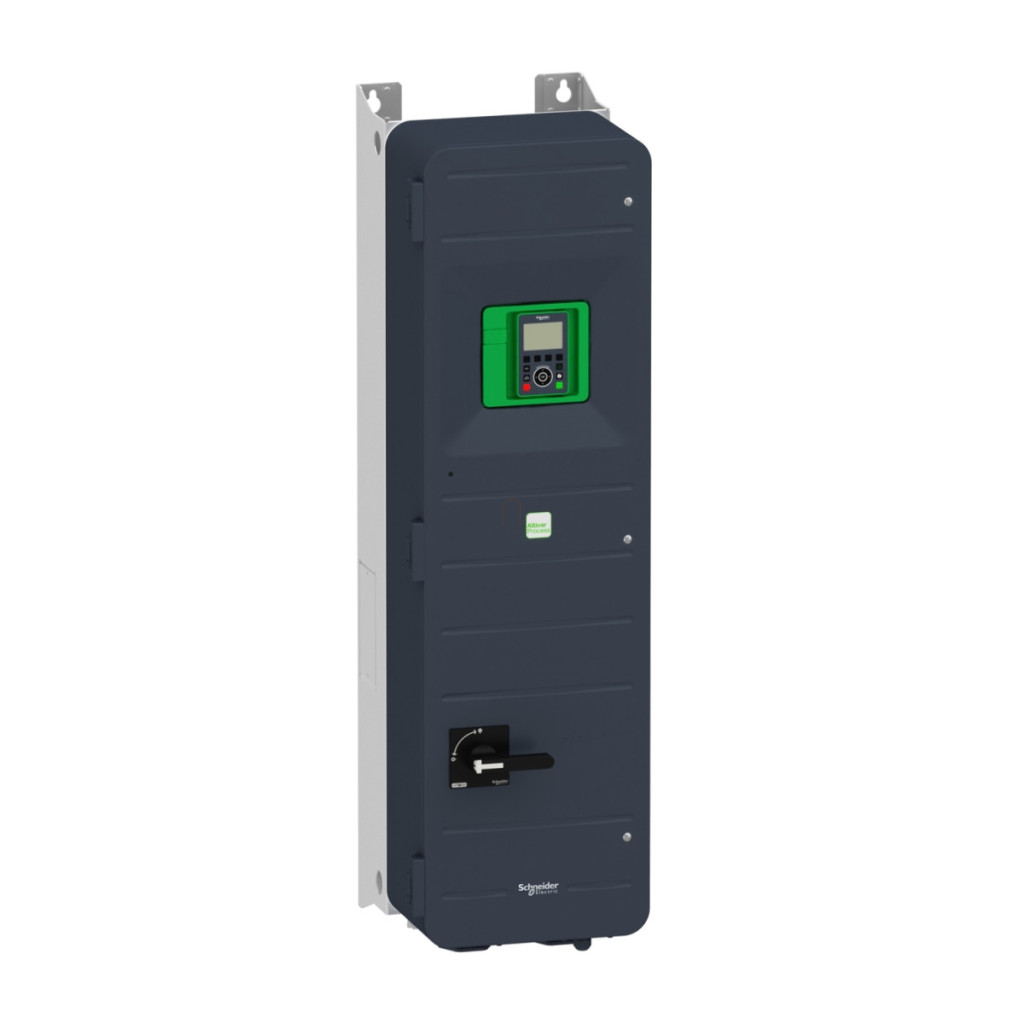

Familia de produse convertizoare de frecvență Altivar Process ATV600, modelul ATV650D75N4E, este un convertizor de frecvență de calitate superioară, cu putere de 75 kW, conceput special pentru controlul proceselor industriale și aplicații utilitare. Fabricat de Schneider Electric, acest dispozitiv cu clasă de protecție IP55 este dotat cu un întrerupător de deconectare și este ideal pentru industria de prelucrare, minerit, tratarea apei și a apelor uzate, precum și pentru industria petrolieră și gazieră. Convertorul de frecvență ATV650D75N4E funcționează cu o sursă de alimentare trifazată între 380-480 V și o frecvență de rețea de 50-60 Hz. Oferă o putere a motorului de 75 kW în condiții normale de funcționare și 55 kW pentru aplicații grele. Curentul maxim de ieșire al dispozitivului este de 145 A la o frecvență de comutație de 2,5 kHz în modul normal și de 106 A pentru aplicații grele. Convertorul de frecvență funcționează într-un interval de frecvență de ieșire de 0,1-500 Hz, permițându-i să controleze atât motoarele asincrone, cât și cele sincrone, inclusiv motoarele sincrone cu reluctanță și motoarele sincrone cu magneți permanenți, într-un interval de viteză extrem de larg. ATV650D75N4E, care poate fi montat pe perete, are o lățime de 345 mm, o înălțime de 1250 mm și o adâncime de 436 mm. Protecția IP55 asigură protecție împotriva prafului și a jeturilor de apă, permițând utilizarea dispozitivului în condiții de mediu dificile. Filtrul EMC încorporat este conform cu IEC 61800-3 categoria C3 și asigură o funcționare eficientă chiar și cu cabluri de până la 150 de metri lungime. ATV650D75N4E oferă o gamă largă de opțiuni de comunicare: suportă protocoalele Ethernet, Modbus serial și Modbus TCP ca standard. În plus, pot fi adăugate o serie de module de comunicare opționale, cum ar fi PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink sau Profibus DP V1. Pe lângă 8 intrări digitale, 3 intrări analogice și 2 ieșiri analogice, 3 ieșiri releu asigură, de asemenea, opțiuni de conectare flexibile. Intrările DI7 și DI8 pot fi configurate și ca intrări de impulsuri cu o frecvență de până la 30 kHz. ATV650D75N4E oferă, de asemenea, caracteristici de siguranță remarcabile, cum ar fi funcția STO (Safe Torque Off) clasificată SIL 3, care este conformă cu standardul IEC 61508. Dispozitivul are numeroase funcții de protecție, inclusiv protecție împotriva supraîncălzirii motorului și a acționării, protecție împotriva scurtcircuitelor, protecție împotriva supratensiunii și subtensiunii și protecție împotriva defectării fazei de ieșire. Convertorul de frecvență poate fi utilizat într-un interval larg de temperaturi: fără reducere între -15 °C și +40 °C și cu un factor de reducere între +40 °C și +50 °C. Poate fi utilizat fără reducere până la o altitudine de 1000 de metri deasupra nivelului mării și cu un factor de reducere de până la 4800 de metri. Echipamentul este conform cu standardele internaționale și are certificări CE, UL, TÜV, CSA, DNV-GL și certificare ATEX zona 2/22.
Schneider Electric Altivar Process ATV650 - ATV650D75N4E - date tehnice convertor de frecvență
Date generale
Familia de produse: Altivar Process ATV600
Tip: ATV650
Număr de piesă: ATV650D75N4E
Versiune: Cu întrerupător izolator
Aplicație: Controlul proceselor și aplicații utilitare
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune de alimentare: 380...480 V, -15...10%
Frecvența rețelei: 50...60 Hz, ±5%
Curent nominal de ieșire: 145,0 A
Putere motor (kW): 55 kW (serviciu intens), 75 kW (serviciu normal)
Putere motor (CP): 75 CP (serviciu intens), 100 CP (serviciu normal)
Curent de alimentare:
- 112,7 A la 480 V (serviciu normal)
- 98,9 A la 380 V (serviciu intens)
- 86,9 A la 480 V (serviciu intens)
- 131,3 A la 380 V (funcționare normală)
Curent de ieșire continuu:- 106 A la 2,5 kHz (funcționare intensă) - 145 A la 2,5 kHz (funcționare normală) Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz
Funcții de protecție și siguranță
Grad de protecție IP: IP55 conform IEC 60529 și IEC 61800-5-1
Funcție de siguranță: STO (Safe Torque Off) SIL 3
Filtru EMC: Integrat, până la 150 m, conform IEC 61800-3 categoria C3
Tipuri de protecție: Defecțiune fază motor, protecție termică motor, supraîncălzire acționare, supracurent acționare, supratensiune bus DC, defecțiune fază rețea intrare, scurtcircuit acționare
Comunicare
Protocol port de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS485 cu 2 fire
Viteză de transmisie: 10/100 Mbps (Ethernet), 4800/9600/19200/38400 bps (serial)
Intrări și ieșiri
Număr de intrări digitale: 8
Tip de intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune/curent configurabil prin software
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici mecanice
Lățime: 345 mm
Înălțime: 1250 mm
Adâncime: 436 mm
Greutate netă: 89,3 kg
Condiții de mediu
Temperatură de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Altitudine de funcționare: ≤1000 m (fără reducere a puterii), 1000...4800 m (1% reducere la fiecare 100 m)
Umiditate relativă: 5...95% (fără condens) conform IEC 60068-2-3
Rezistență la vibrații: 1 gn (f = 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Certificate
Marcaj: CE
Standarde: IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
Certificări de produs: DNV-GL, UL, TÜV, CSA, ATEX zona 2/22
