Unul dintre membrii remarcabili ai seriei Altivar Process ATV650 este convertorul de frecvență ATV650D90N4E, care a fost dezvoltat special pentru aplicații industriale cu cerințe ridicate de putere. Acest dispozitiv robust, cu o putere nominală de 90 kW, este alegerea perfectă pentru diverse procese industriale, în special în domeniile tratării apei și a apelor uzate, industriei petrolului și gazelor și aplicațiilor din industria alimentară. Convertorul de frecvență Schneider Electric Altivar ATV650D90N4E funcționează într-un interval de tensiune de alimentare trifazată de 380-480 V și are un grad de protecție IP55, ceea ce îl face ideal pentru utilizarea în medii în care pot fi prezente praf și umiditate. Comutatorul de deconectare integrat în carcasă facilitează foarte mult funcționarea și întreținerea în siguranță a echipamentului. Designul montabil pe perete asigură o utilizare optimă a spațiului în mediile industriale. Performanță remarcabilă: 90 kW sub sarcină normală și 75 kW sub sarcină mare, ceea ce corespunde la 125 CP și, respectiv, 100 CP. Curentul nominal de ieșire este de 173 A în condiții normale de funcționare și de 145 A sub sarcină mare (la o frecvență de comutație de 2,5 kHz). Flexibilitatea excelentă a dispozitivului este demonstrată de gama sa de frecvență reglabilă de 0,1-500 Hz, care îi permite să controleze atât motoarele sincrone, cât și cele asincrone într-o gamă extrem de largă de viteze. De asemenea, excelează în ceea ce privește caracteristicile de siguranță: are o funcție STO (Safe Torque Off) care respectă nivelul de integritate a siguranței SIL 3. De asemenea, este flexibil în ceea ce privește opțiunile de comunicare: suportă protocoalele Modbus TCP și Modbus serial ca standard, dar poate fi extins opțional cu o varietate de module de comunicare industrială, cum ar fi Profinet, DeviceNet, EtherNet/IP, CANopen, BACnet sau Profibus DP. Dispozitivul are un set bogat de I/O: 8 intrări digitale (inclusiv 2 intrări de impulsuri care pot fi configurate până la 30 kHz), 3 intrări analogice (tensiune sau curent), 2 ieșiri analogice și 3 ieșiri releu. Relee de intrare sunt capabile să comute 3-5 A la până la 250 VAC / 30 VDC. ATV650D90N4E dispune, de asemenea, de un filtru EMC integrat care respectă standardul IEC 61800-3 categoria C3 pentru lungimi de cablu de până la 150 de metri. Dimensiunile fizice ale dispozitivului sunt: 345 mm lățime, 1250 mm înălțime, 436 mm adâncime și cântărește 50 kg. Convertorul de frecvență are parametri de mediu remarcabili: poate fi utilizat fără reducerea puterii între -15 °C și +40 °C și cu reducerea puterii între 40 și 50 °C. Poate fi utilizat la putere maximă până la 1000 de metri deasupra nivelului mării și cu o reducere a puterii de 1% la fiecare 100 de metri până la 4800 de metri. Convertorul de frecvență Schneider Electric Altivar Process ATV650D90N4E este recomandat în special pentru aplicații precum controlul pompelor, ventilatoarelor, compresoarelor, mixerelor, centrifugelor și benzilor transportoare în tratarea apei și a apelor uzate, industria petrolului și gazelor, procesarea alimentelor și sistemele HVAC în serviciile de construcții. Dispozitivul are certificări UL, DNV-GL, ATEX Zona 2/22, TÜV și CSA, precum și marcaj CE, respectând astfel cele mai stricte standarde internaționale.

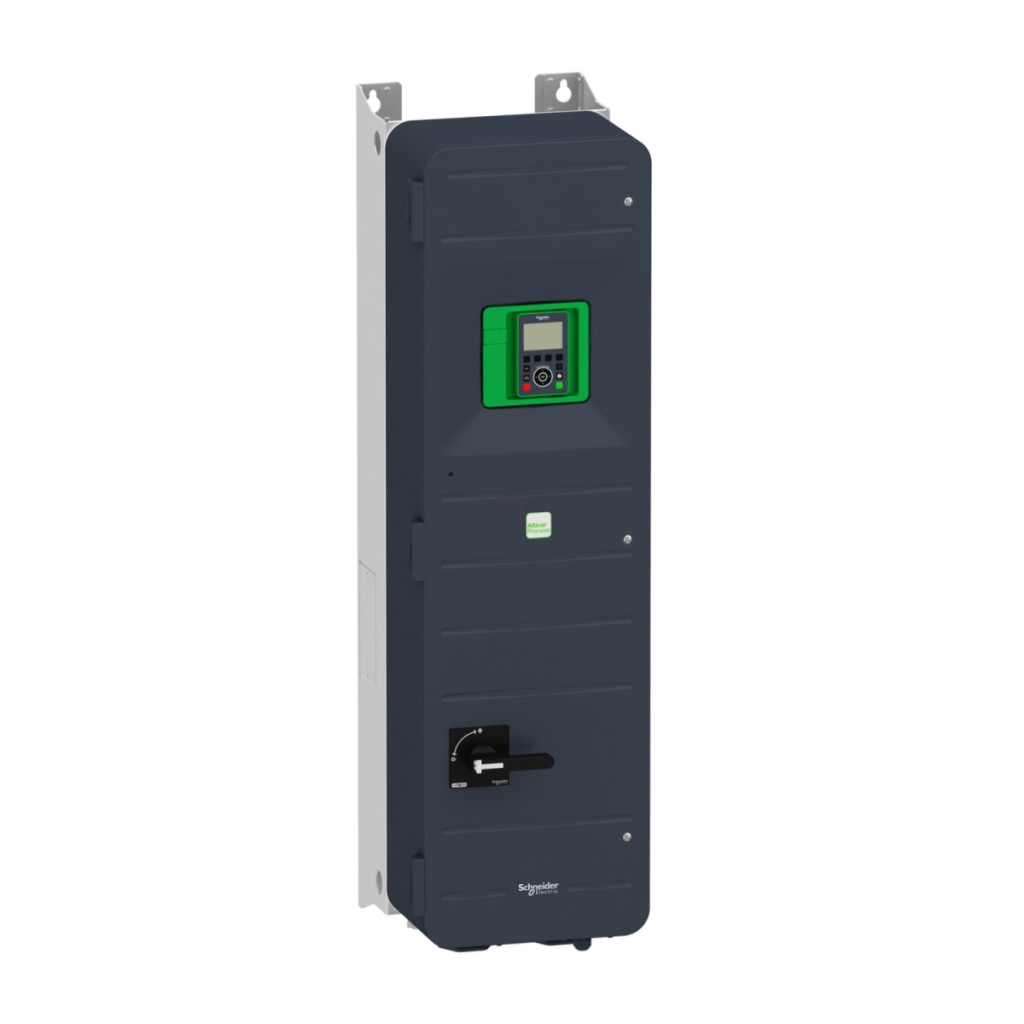

Schneider Electric Altivar Process ATV650 - Date tehnice ATV650D90N4E
Caracteristici principale
Familia de produse: Altivar Process ATV600
Tip: ATV650
Versiune: Cu întrerupător izolator
Aplicație: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Montare: Montabil pe perete
Caracteristici electrice
Tensiune de alimentare: 380...480 V (-15...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 173,0 A
Puterea motorului: 90 kW (sarcină normală), 75 kW (sarcină grea)
Puterea motorului în cai putere: 125 CP (sarcină normală), 100 CP (sarcină grea) Curent de linie: 156,2 A la 380 V (sarcină normală), 134,3 A la 380 V (sarcină grea) 118,1 A la 480 V (sarcină grea), 135,8 A la 480 V (sarcină normală)
Curent de ieșire continuu: 173 A la 2,5 kHz (sarcină normală), 145 A la 2,5 kHz (sarcină grea)
Frecvența de ieșire a convertorului de frecvență: 0,1…500 Hz
Creștere temporară admisibilă a curentului: 1,1 × In timp de 60 de secunde (sarcină normală), 1,5 × In timp de 60 de secunde (sarcină mare)
Opțiuni de comunicare
Porturi de comunicare: Modbus TCP, Modbus serial
Interfață fizică: Ethernet, RS485 cu 2 fire
Mod de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Cadru de transmisie: RTU Intrări/ieșiri Număr de intrări digitale: 8 Tip intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 31,5 kOhm, rezoluție 12 biți
AI1, AI2, AI3 curent configurabil prin software: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți
Număr de ieșiri analogice: 2
Tip ieșire analogică: Tensiune configurabilă prin software AQ1, AQ2: 0...10 V CC, impedanță 470 Ohm, rezoluție 10 biți
Curent configurabil prin software AQ1, AQ2: 0...20 mA, rezoluție 10 biți Număr de ieșiri releu: 3 Funcții de protecție Clasă de protecție: IP55 conform IEC 60529, IP55 conform IEC 61800-5-1 Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tipuri de protecție: Oprire cuplu de siguranță motor, Defecțiune fază motor, Supraîncălzire acționare, Oprire cuplu de siguranță acționare, Supraintensitate de curent a acționării între fazele de ieșire și împământare, Supraîncărcare tensiune de ieșire, Protecție la scurtcircuit, Defecțiune fază acționare, Supraîncărcare tensiune bus DC, Supraîncărcare tensiune alimentare, Subîncărcare tensiune alimentare, Defecțiune fază alimentare, Viteză excesivă, Întrerupere circuit de control, Protecție termică motor
Parametri de mediu
Mod de răcire: Convecție forțată
Temperatură de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii nominale) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii nominale, 1000...4800 m cu reducere a puterii nominale de 1% la fiecare 100 de metri Poziție de funcționare: Verticală ±10 grade Umiditate relativă: 5..,95% fără condensare conform IEC 60068-2-3
Caracteristici fizice
Lățime: 345 mm
Înălțime: 1250 mm
Adâncime: 436 mm
Conexiune electrică: Partea de alimentare: terminal cu șurub 95...120 mm²/AWG 3/0...250 kcmil Motor: terminal cu șurub 120 mm²/AWG 4...250 kcmil Control: terminale cu șurub detașabile 0,5...1,5 mm²
Certificate
Certificate de produs: UL, DNV-GL, ATEX Zona 2/22, TÜV, CSA
Marcaj: CE
Standarde: IEC 61800-3, IEC 61800-3 Mediu 1 Categoria C2, EN/IEC 61800-3 Mediu 2 Categoria C3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
