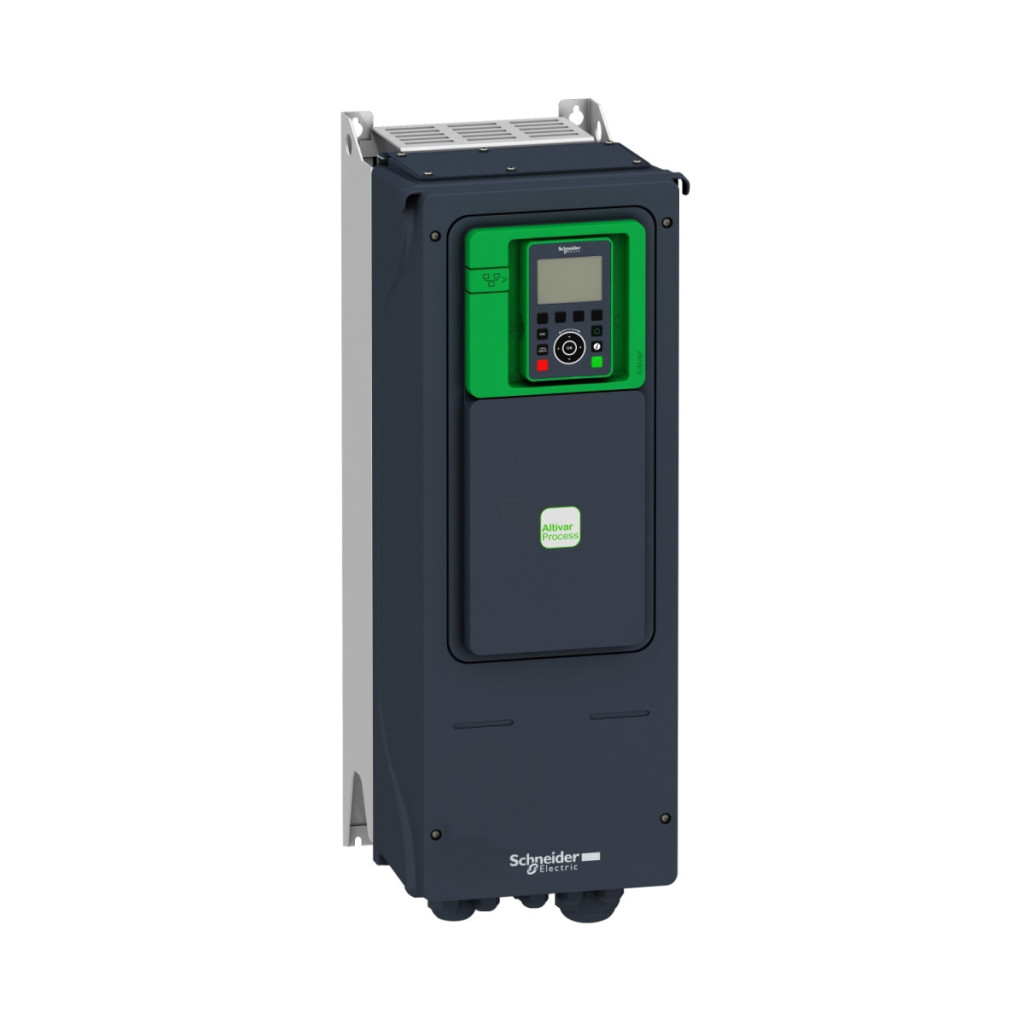

Convertorul de frecvență Altivar Process ATV600 seria ATV650U07N4 este un dispozitiv compact, de înaltă performanță, ideal pentru aplicații de proces și utilități. Acest dispozitiv trifazat de 0,75 kW/1 CP, 380-480 V este alegerea ideală pentru controlul precis al motoarelor asincrone și sincrone. Convertorul de frecvență ATV650 fabricat de Schneider Electric are protecție IP55, care oferă o protecție excelentă împotriva prafului și jeturilor de apă, fiind ideal pentru utilizarea în medii industriale în care dispozitivul poate fi expus la umiditate sau praf. Designul montabil pe perete permite o instalare flexibilă, în timp ce răcirea prin convecție forțată asigură o funcționare fiabilă chiar și la temperaturi ambientale mai ridicate. Convertizorul de frecvență ATV650U07N4 este echipat cu opțiuni avansate de comunicare, inclusiv un port serial Modbus și două conexiuni Ethernet. Aceste caracteristici permit integrarea ușoară a dispozitivului în rețelele și sistemele de control existente. Filtrul EMC încorporat (până la 50 m pentru categoria C2 și până la 150 m pentru categoria C3) asigură că dispozitivul nu provoacă interferențe electromagnetice echipamentelor din jur. Din punct de vedere tehnic, ATV650U07N4 are o serie de caracteristici impresionante. Acesta oferă un curent de ieșire continuu de 2,2 A sub sarcină normală și 1,5 A sub sarcină mare, la o frecvență de comutare de 4 kHz. Frecvența de ieșire este reglabilă de la 0,1 la 500 Hz, oferind o flexibilitate excepțională pentru o varietate de aplicații. Dispozitivul are o funcție de siguranță STO (Safe Torque Off) care asigură un nivel de integritate a siguranței SIL 3. În ceea ce privește opțiunile de control, ATV650U07N4 are 8 intrări digitale, dintre care două (DI7 și DI8) pot fi configurate și ca intrări de impulsuri în intervalul 0-30 kHz. Dispozitivul are, de asemenea, 3 intrări analogice și 2 ieșiri analogice, care pot fi configurate în software pentru modul de tensiune sau curent. Cele 3 ieșiri releu (R1, R2, R3) pot fi programate pentru diverse funcții, cum ar fi semnalizarea defectelor sau controlul secvențial. În ceea ce privește controlul motorului, ATV650U07N4 poate funcționa în mod standard cu cuplu constant, în mod optimizat cu cuplu și în mod standard cu cuplu variabil cu motoare asincrone și este, de asemenea, compatibil cu motoare sincrone cu reluctanță și motoare cu magneți permanenți. Dispozitivul acceptă rampe de accelerare și decelerare liniare, care pot fi setate individual între 0,01 și 9999 s, și dispune de compensare a alunecării motorului, care funcționează automat indiferent de sarcină. Convertorul de frecvență ATV650U07N4 este echipat cu funcții de protecție cuprinzătoare, inclusiv protecție termică a motorului și a acționării, protecție la scurtcircuit, protecție la supratensiune și subtensiune, protecție la pierderea de fază și multe alte funcții. Dispozitivul este compatibil cu o serie de standarde internaționale, inclusiv IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12 și altele, și are marcaj CE și o serie de certificări internaționale (DNV-GL, Bureau Veritas, TÜV, ABS, CSA, ATEX INERIS, UL).
Schneider Electric Altivar Process ATV650 - ATV650U07N4 - convertizor de frecvență, 0,75 kW, 3f, 400 VAC, IP55, montabil pe perete date tehnice
Informații generale
Familia de produse: Altivar Process ATV600
Domeniu de aplicare: Procese și utilități
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Denumire scurtă a dispozitivului: ATV650
Metodă de montare: Montare pe perete
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, Ethernet, Ethernet
Interfață fizică: Ethernet, 2 fire RS 485
Metodă de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Cadru de transmisie: RTU
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Alimentare și performanță
Tensiune nominală de alimentare: 380...480 V - 15...10 %
Toleranță relativă simetrică a tensiunii de alimentare: 10 %
Toleranță relativă simetrică a frecvenței de alimentare: 5 %
Frecvență de alimentare: 50...60 Hz - 5...5 %
Puterea motorului kW: 0,75 kW (funcționare normală), 0,37 kW (sarcină mare)
Puterea motorului HP: 1 HP funcționare normală, 0,5 HP sarcină mare
Parametri de ieșire
Curent nominal de ieșire: 2,2 A
Curent continuu de ieșire: 2,2 A la 4 kHz în funcționare normală, 1,5 A la 4 kHz sub sarcină mare
Frecvența de ieșire a convertorului de frecvență: 0,1...500 Hz
Frecvență de comutare: 2...12 kHz reglabilă, 4...12 kHz reglabilă
Frecvență nominală de comutare: 4 kHz
Circuite de intrare
Curent de linie: 1,5 A la 380 V (funcționare normală), 1,3 A la 480 V (funcționare normală), 0,9 A la 380 V (sarcină mare), 0,8 A la 480 V (sarcină mare)
Număr de intrări digitale: 8
Tip intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V c.c. (<= 30 V)
Logică intrare digitală: 16 viteze prestabilite
Funcții de siguranță
Funcție de siguranță: STO (cuplu de siguranță oprit) SIL 3
Caracteristici de protecție
Grad de protecție IP: IP55 conform IEC 60529, IP55 conform IEC 61800-5-1
Tip de răcire: Convecție forțată
Caracteristici mecanice
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 272 mm
Greutate netă: 10,5 kg
