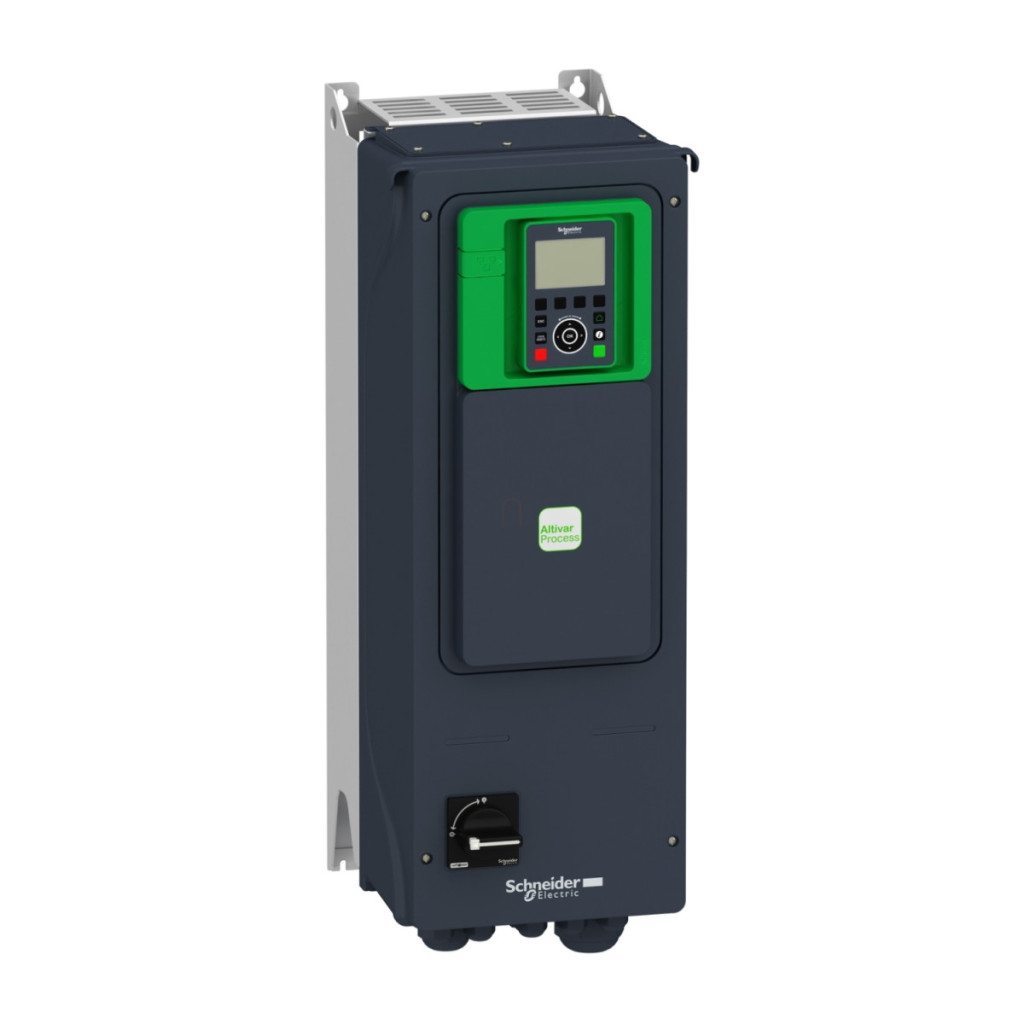

ATV650U15N4E, parte a seriei Altivar Process ATV600, este un convertor de frecvență versatil de 1,5 kW dezvoltat de Schneider Electric special pentru procese industriale și utilități. Acest dispozitiv montabil pe perete, cu clasă de protecție IP55, poate fi alimentat de la o rețea trifazată de 380-480 V și oferă o protecție remarcabilă împotriva prafului și umidității, fiind ideal pentru aplicații în exterior sau în medii dificile. ATV650U15N4E are un comutator izolator integrat, care facilitează foarte mult instalarea și întreținerea, deoarece nu este nevoie de un izolator separat. Dispozitivul oferă, de asemenea, opțiuni de comunicare excepționale: este dotat standard cu un port serial Modbus și o interfață Ethernet, dar poate fi extins opțional cu PROFINET, DeviceNet, CANopen și numeroase alte module de comunicare industrială. Convertorul de frecvență este capabil să controleze atât motoare asincrone, cât și motoare sincrone, cu un curent nominal de ieșire de 4 A în modul normal și 2,2 A în aplicații grele. Frecvența de ieșire poate varia de la 0,1 la 500 Hz, ceea ce permite o gamă extrem de largă de aplicații. Dispozitivul este capabil să funcționeze cu cuplu constant, cuplu optimizat și profile de control al cuplului variabil și acceptă, de asemenea, motoare sincrone cu reluctanță și motoare cu magneți permanenți. Din punct de vedere al siguranței, funcția STO (Safe Torque Off) încorporată este remarcabilă, oferind un nivel de siguranță SIL3. Dispozitivul are numeroase protecții, cum ar fi supraîncălzire, supracurent, scurtcircuit, supratensiune și defectarea fazei motorului. Filtrul EMC încorporat este conform cu IEC 61800-3 categoria C2 pentru lungimi de cablu de până la 50 de metri și categoria C3 pentru lungimi de cablu de până la 150 de metri. Dispozitivul este proiectat pentru o conectare electrică convenabilă: cablurile cu o secțiune transversală de 4-6 mm² pot fi conectate la rețea și la motor prin borne cu șurub, în timp ce conexiunile de control sunt detașabile și pot fi conectate cu fire cu o secțiune transversală de 0,5-1,5 mm². Convertorul de frecvență are 8 intrări digitale, 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu, ceea ce face opțiunile de control extrem de flexibile. Dispozitivul este ideal pentru utilizare într-o gamă largă de industrii, cum ar fi prelucrarea alimentelor, mineritul, petrolul și gazul, precum și tratarea apei și a apelor uzate, în diverse aplicații cu pompe, ventilatoare, compresoare și transportoare. Are un design compact, cu dimensiuni de 264 mm lățime, 678 mm înălțime și 300 mm adâncime, cu o greutate netă de 10,5 kg. Dispozitivul funcționează într-un interval larg de temperaturi: între -15 °C și +40 °C la sarcină maximă și între 40-50 °C cu reducere a puterii.
Schneider Electric Altivar Process ATV650 - ATV650U15N4E - convertizor de frecvență, 1,5 kW, 3f, 400 VAC, IP55, montabil pe perete, cu întrerupător izolator Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV600
Aplicație specifică: Proces și utilități
Tip dispozitiv: Convertizor de frecvență
Versiune: Cu întrerupător izolator
Denumire scurtă produs: ATV650
Metodă de montare: Montare pe perete
Comunicare
Porturi de comunicare: Modbus serial, Ethernet
Parametri electrici
Tensiune nominală de alimentare: 380-480 V (-15...+10%)
Frecvență rețea: 50-60 Hz (±5%)
Curent nominal de ieșire: 4,0 A
Putere motor: 0,75 kW (sarcină mare), 1,5 kW (sarcină normală)
Putere motor în CP: 1 CP (sarcină mare), 2 CP (sarcină normală)
Curent de alimentare: 2,6 A la 480 V (sarcină normală), 1,7 A la 380 V (sarcină mare), 1,5 A la 480 V (sarcină mare), 3 A la 380 V (sarcină normală)
Curent de ieșire continuu: 2,2 A la 4 kHz (sarcină mare), 4 A la 4 kHz (sarcină normală)
Frecvența de ieșire a convertorului de frecvență: 0,1-500 Hz Protecție și siguranță Protecție IP: IP55 conform IEC 60529 și IEC 61800-5-1 Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tip de răcire: Convecție forțată
Caracteristici EMC
Filtru EMC: Integrat pentru cablu de 50 m, conform IEC 61800-3 categoria C2
Integrat pentru cablu de 150 m, conform IEC 61800-3 categoria C3 Caracteristici de intrare și ieșire Număr de intrări digitale: 8 Tip intrare digitală: DI7, DI8 programabile ca intrări de impulsuri: 0-30kHz, 24 V c.c. Număr de intrări analogice: 3 Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0-10 V c.c., impedanță: 31,5 kOhm, rezoluție 12 biți AI1, AI2, AI3 curent configurabil prin software: 0-20mA, impedanță: 250 Ohm, rezoluție 12 biți
AI2 tensiune intrare analogică: -10...10V DC, impedanță: 31,5 kOhm, rezoluție 12 biți
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici mecanice
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 300 mm
Parametri de mediu
Temperatură de funcționare: -15...40 °C (fără reducere), 40...50 °C (cu factor de reducere) Altitudine de funcționare: ≤1000 m (fără reducere), 1000...4800 m (1% reducere la fiecare 100 de metri) Umiditate relativă: 5-95% fără condensare Nivel de zgomot: 52 dB
