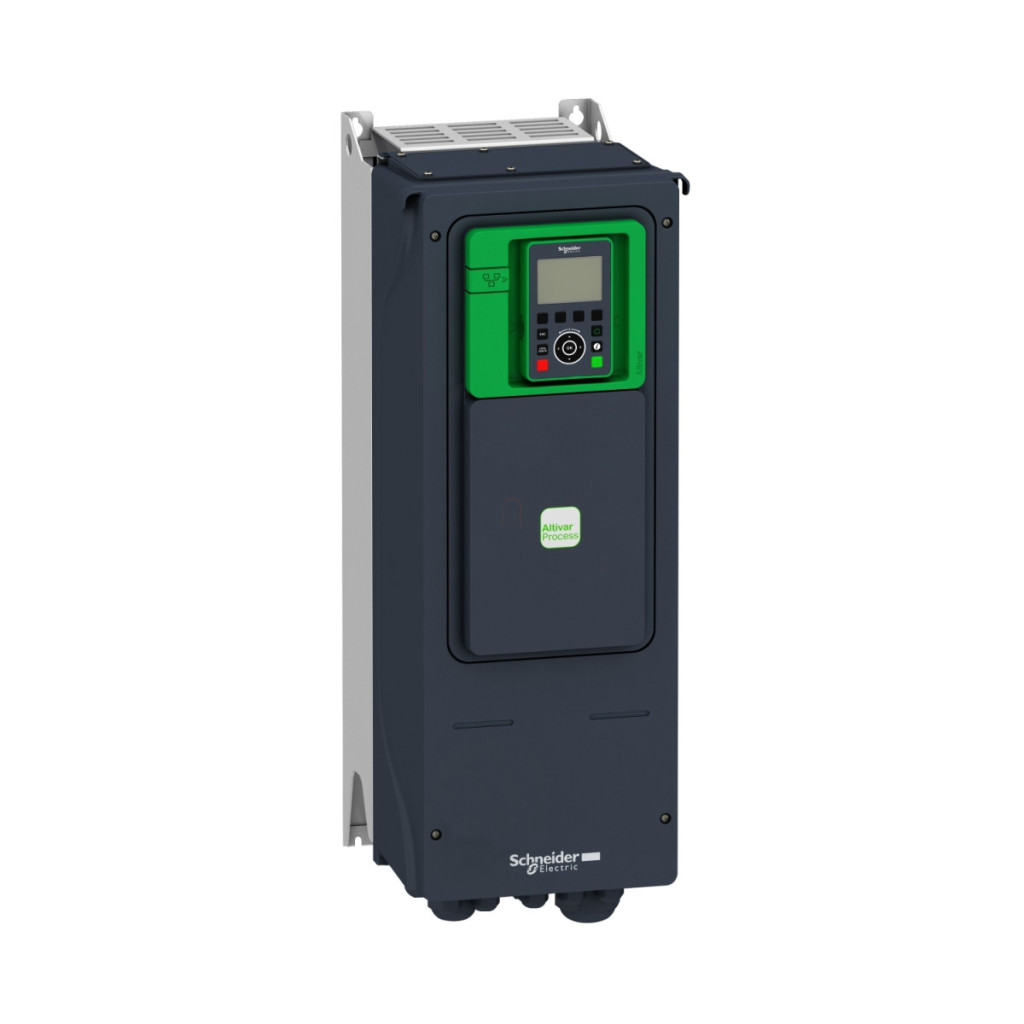

Seria Schneider Electric Altivar Process ATV600, în special convertorul de frecvență ATV650U22N4, este un dispozitiv extrem de versatil și fiabil pentru controlul proceselor și aplicații utilitare. Acest convertizor de frecvență (VSD) oferă o soluție excelentă pentru controlul motoarelor asincrone și sincrone, asigurând un control precis al vitezei și o funcționare eficientă din punct de vedere energetic. Dispozitivul are protecție IP55, ceea ce îl face rezistent la praf și jeturi de apă, permițând utilizarea în siguranță în medii industriale. Convertorul de frecvență montabil pe perete oferă o putere de 2,2 kW la sarcină normală și 1,5 kW la sarcină mare, ceea ce corespunde unei puteri de 3 cai putere la sarcină normală și 2 cai putere la sarcină mare. Dispozitivul, care are o sursă de alimentare trifazată de 380-480 V, oferă un curent nominal de ieșire de 5,6 A, ideal pentru majoritatea aplicațiilor industriale. ATV650U22N4 este extrem de flexibil în ceea ce privește opțiunile de comunicare: dispune de protocoale seriale Modbus, Ethernet și Modbus TCP încorporate, permițând integrarea în medii moderne de automatizare industrială. Dispozitivul oferă opțiuni suplimentare de extindere: diverse module de comunicare pot fi inserate în sloturile A și B, cum ar fi interfețele PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink sau Profibus DP V1. În plus, pot fi instalate module de extindere I/O analogice și digitale pentru opțiuni de control și mai extinse. Convertizorul de frecvență are numeroase funcții de siguranță, inclusiv o funcție STO (Safe Torque Off) de nivel SIL 3, care împiedică pornirea accidentală a motorului. Dispozitivul este echipat cu numeroase protecții, cum ar fi supraîncălzire, supracurent, scurtcircuit și defect de fază, și oferă, de asemenea, protecție termică completă pentru motor și acționare. ATV650 are o gamă largă de temperaturi de funcționare (de la -15 °C la 40 °C fără reducere a puterii, 40-50 °C cu reducere a puterii) și capacitatea de a funcționa la altitudini mari (până la 4800 m cu reducere a puterii) garantează o funcționare fiabilă într-o varietate de condiții de mediu. Partea de intrare a acționării are 8 intrări digitale, dintre care două (DI7, DI8) pot fi configurate și ca intrări de impulsuri. Cele 3 intrări analogice pot fi configurate prin software pentru modul de tensiune (0-10 V c.c.) sau curent (0-20 mA). Pe partea de ieșire, există 2 ieșiri analogice și 3 ieșiri releu. Intervalul de frecvență de ieșire al convertizorului de frecvență este de 0,1-500 Hz, ceea ce oferă un interval de funcționare extrem de larg pentru diverse aplicații. ATV650U22N4 acceptă diverse moduri de control al motorului: cuplu constant, control optimizat al cuplului și cuplu variabil pentru motoare asincrone standard, precum și control sincron al motorului cu reluctanță și cu magnet permanent. Filtrul EMC încorporat (până la 50 m conform categoriei C2, până la 150 m conform categoriei C3) asigură compatibilitatea electromagnetică în diverse medii industriale.
Date tehnice Altivar Process ATV650
Informații generale
Familia de produse: Altivar Process ATV600
Tipul produsului: Variator de viteză
Versiune: Versiune standard
Denumire scurtă a produsului: ATV650
Metodă de montare: Montare pe perete
Clasă de protecție: IP55 conform IEC 60529 și IEC 61800-5-1
Tip de răcire: Convecție forțată
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Toleranță simetrică a frecvenței rețelei: 5%
Frecvența de alimentare: 50...60 Hz (-5...+5%)
Curent nominal de ieșire: 5,6 A
Alimentare motor: 1,5 kW (sarcină mare), 2,2 kW (sarcină normală)
Alimentare motor: 2 CP (sarcină mare), 3 CP (sarcină normală)
Curent de alimentare: 4,3 A la 380 V (sarcină normală), 2,6 A la 480 V (sarcină normală), 1,7 A la 380 V (sarcină mare), 1,5 A la 480 V (sarcină mare)
Curent de ieșire continuu: 2,2 A la 4 kHz (sarcină mare), 5,6 A la 4 kHz (sarcină normală)
Frecvența de ieșire a convertizorului de frecvență: 0,1...500 Hz Frecvență de comutare: 2...12 kHz reglabilă, 4 kHz nominală Porturi de comunicare Protocoale de comunicare: Modbus serial, Ethernet, Modbus TCP
Interfață fizică: Ethernet, RS485 cu 2 fire
Mod de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s (Ethernet), 4800, 9600, 19200, 38,4 kbit/s (serial)
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Intrări și ieșiri
Număr intrări digitale: 8
Număr intrări analogice: 3 (AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC sau curent: 0...20 mA)
Număr de ieșiri analogice: 2 (tensiune configurabilă prin software: 0...10 V CC sau curent: 0...20 mA) Număr de ieșiri releu: 3 (logică releu configurabilă R2, R3: releu secvențial, R1: releu de defect) Funcții de siguranță Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3 Tipuri de protecție: protecție fază motor, protecție supraîncălzire, protecție supracurent, protecție scurtcircuit, supratensiune bus DC, supratensiune și subtensiune rețea, defect fază, protecție supraviteză
Mediu de funcționare
Temperatură de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii) Altitudine de funcționare: <= 1000 m (fără reducere a puterii), 1000...4800 m (cu reducere de curent de 1% la fiecare 100 m)
Umiditate relativă: 5...95% fără condens
Rezistență la vibrații: 1 gn (f=13...200 Hz), 1,5 mm vârf la vârf (f=2...13 Hz) Rezistență la impact: 15 gn pentru până la 11 ms Caracteristici mecanice Lățime: 264 mm Înălțime: 678 mm Adâncime: 272 mm Conexiune electrică Partea de alimentare: terminal cu șurub 4...6 mm²/AWG 12...10, Motor: terminal cu șurub 4...6 mm²/AWG 12...10, Control: terminal cu șurub detașabil 0,5...1,5 mm²/AWG 20...16
Standarde și certificări
Certificări produs: CSA, TÜV, UL, DNV-GL, ABS, Bureau Veritas
Marcaj: CE
Standarde: IEC 61800-3 mediu 1 categoria C2, IEC 61800-3 mediu 2 categoria C3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1, UL 508C
