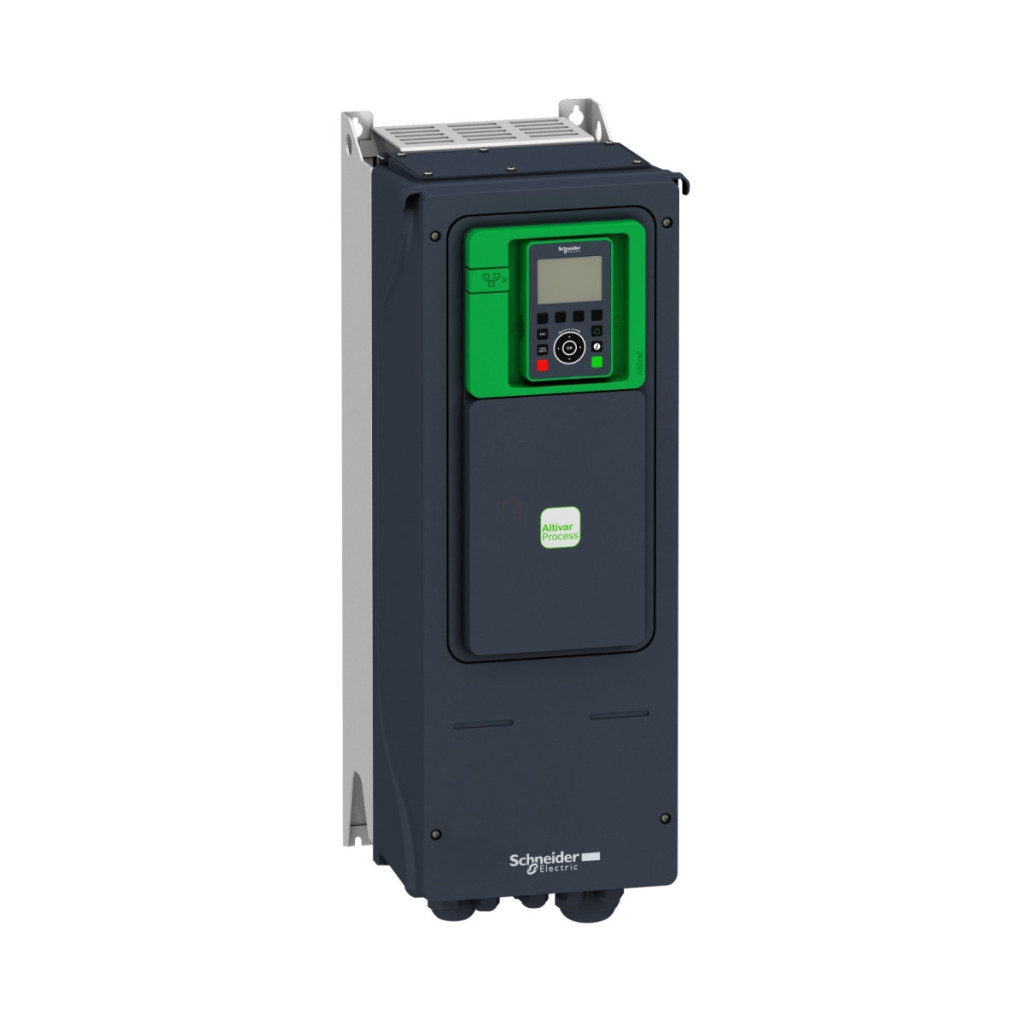

Altivar Process ATV650U30N4 este un convertizor de frecvență extrem de versatil, montat pe perete, produs de Schneider Electric, dezvoltat special pentru controlul proceselor și aplicații utilitare. Acest dispozitiv de 3 kW poate fi alimentat de la o rețea trifazată de 380-480 V și oferă o protecție excelentă datorită clasei de protecție IP55, fiind astfel deosebit de potrivit pentru utilizarea în medii industriale. Convertorul de frecvență ATV650U30N4 are capacități remarcabile pentru controlul motoarelor asincrone și sincrone. Oferă o varietate de profiluri de control, inclusiv standard cu cuplu constant, cuplu optimizat, standard cu cuplu variabil, precum și moduri pentru motoare sincrone cu reluctanță și motoare cu magneți permanenți. Dispozitivul oferă o gamă de frecvențe de ieșire de 0,1-500 Hz și dispune de compensare avansată a alunecării motorului, care poate fi reglată automat sau chiar oprită în funcție de sarcină. Dispozitivul este extrem de flexibil în ceea ce privește opțiunile de comunicare: are interfețe seriale Modbus și Ethernet încorporate și poate fi extins cu diverse module de comunicare, cum ar fi PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, BACnet MS/TP și Ethernet Powerlink. Această versatilitate permite integrarea perfectă a convertizorului de frecvență în aproape orice sistem de automatizare industrială. Dispozitivul oferă numeroase opțiuni de intrare și ieșire: are 8 intrări digitale (dintre care două pot fi configurate și ca intrări de impulsuri de până la 30 kHz), 3 intrări analogice (configurabile ca intrări de tensiune sau curent) și 2 ieșiri analogice. De asemenea, are 3 ieșiri releu care pot fi programate pentru diverse funcții. Caracteristicile de siguranță încorporate includ protecție STO (Safe Torque Off) SIL 3. ATV650U30N4 poate fi utilizat în două moduri de funcționare diferite: oferă o putere a motorului de 3 kW în condiții de sarcină normală și 2,2 kW în condiții de sarcină mare. Curentul nominal de ieșire este de 7,2 A în modul normal și de 4 A în modul de sarcină mare, cu o frecvență de comutație de 4 kHz. Dispozitivul poate furniza temporar un curent cu până la 50-60% mai mare timp de 60 de secunde. Frecvența de comutare poate fi reglată între 2 și 12 kHz, ceea ce permite optimizarea nivelului de zgomot al motorului. Dispozitivul este răcit prin flux de aer forțat și poate fi utilizat într-un interval larg de temperaturi: de la -15 °C la +40 °C la sarcină maximă și de la +40 °C la +50 °C cu performanțe reduse. În ceea ce privește altitudinea, poate fi utilizat la sarcină maximă până la 1000 de metri deasupra nivelului mării și între 1000 și 4800 de metri, cu o reducere a curentului de 1% la fiecare 100 de metri. Convertorul de frecvență ATV650U30N4 deține numeroase certificări internaționale, inclusiv certificări CE, UL, CSA, ABS, DNV-GL, Bureau Veritas, TÜV și certificarea ATEX 2/22 zone. Acesta este conform cu cerințele EMC din categoria de mediu 1 C2 și categoria de mediu 2 C3 din IEC 61800-3, cu un filtru EMC integrat care asigură conformitatea cu categoria C2 până la 50 de metri și categoria C3 până la 150 de metri.
Schneider Electric Altivar Process ATV650 - ATV650U30N4 - date tehnice convertizor de frecvență
Caracteristici principale
Familia de produse: Altivar Process ATV600
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard
Denumire scurtă a produsului: ATV650
Metodă de montare: Montare pe perete
Tensiune de alimentare: 380...480 V (-15...+10%)
Curent nominal de ieșire: 7,2 A
Protecție IP: IP55 conform IEC 60529 și IEC 61800-5-1
Caracteristici de performanță
Puterea motorului: 2,2 kW (sarcină mare), 3 kW (sarcină normală) Curent de intrare: 3,8 A la 480 V (sarcină normală), 3,1 A la 380 V (sarcină mare), 2,9 A la 480 V (sarcină mare), 5,8 A la 380 V (sarcină normală)
Curent de ieșire continuu: 4 A la 4 kHz sub sarcină mare, 7,2 A la 4 kHz sub sarcină normală
Frecvență de ieșire: 0,1...500 Hz
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tip de răcire: Flux de aer forțat
Comunicare
Protocol de comunicare: Modbus serial, Ethernet
Viteză de transmisie: 10, 100 Mbit/s (Ethernet), 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps (Modbus)
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Intrări și ieșiri
Număr intrări digitale: 8
Tip intrări digitale: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V)
Număr de intrări analogice: 3
Tip de intrări analogice: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 31,5 kOhm, rezoluție 12 biți sau curent: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici fizice
Dimensiuni (lățime x înălțime x adâncime): 264 mm x 678 mm x 272 mm
Greutate netă: 10,6 kg
Condiții de mediu
Temperatură de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii)
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m
Umiditate relativă: 5...95% fără condensare
Grad de poluare: 2 conform IEC 61800-5-1
Nivel de zgomot: 52 dB conform 86/188/CEE
