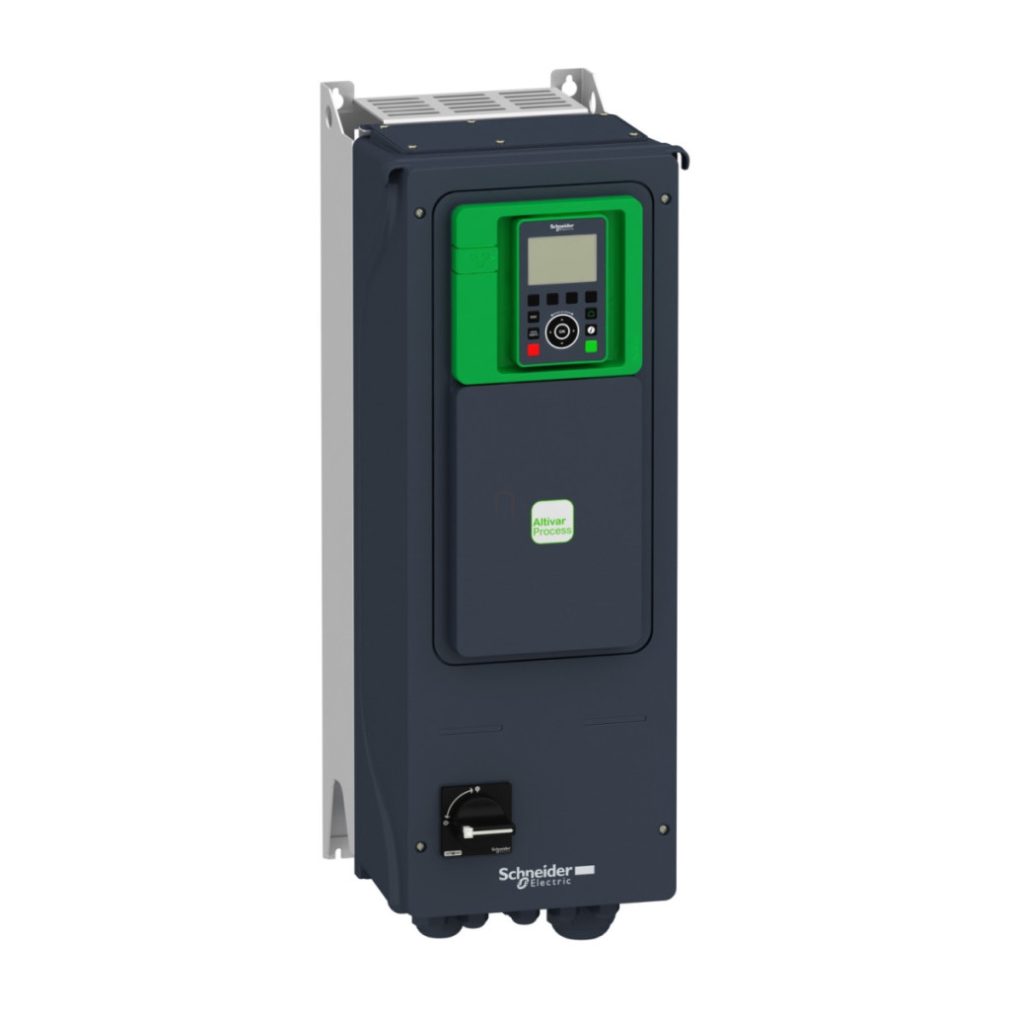

Altivar Process ATV650U30N4E este un convertor de frecvență de 3 kW, cu clasă de protecție IP55, produs de Schneider Electric, dezvoltat pentru aplicații de proces și utilități. Acest dispozitiv montabil pe perete are un comutator izolator încorporat și asigură o funcționare extrem de fiabilă într-o varietate de medii industriale. Convertorul de frecvență ATV650U30N4E poate fi conectat la o rețea trifazată de 380-480 V și are un curent nominal de ieșire de 7,2 A în condiții normale de încărcare. Dispozitivul este extrem de versatil, deoarece poate fi utilizat pentru a controla atât motoarele asincrone, cât și cele sincrone, inclusiv motoarele cu magneți permanenți și motoarele sincrone cu reluctanță. Viteza variabilă variază de la 0,1 la 500 Hz, ceea ce înseamnă o gamă de funcționare extrem de largă. Capacitățile sale de comunicare sunt remarcabile: configurația de bază include protocoale Modbus TCP, Ethernet și Modbus serial și poate fi extinsă cu o serie de opțiuni, cum ar fi module de comunicare PROFINET, DeviceNet, CANopen sau BACnet. Aceste caracteristici sunt perfect adaptate rețelelor industriale moderne și sistemelor de automatizare. Clasa de protecție IP55 a dispozitivului oferă o protecție excelentă împotriva prafului și umezelii, făcându-l potrivit pentru funcționarea chiar și în condiții dificile. Filtrul EMC încorporat este conform cu standardul IEC 61800-3, asigurând o funcționare fără interferențe cu lungimi de cablu de până la 50 de metri în categoria C2 și 150 de metri în categoria C3. Răcirea este asigurată prin convecție forțată, care asigură o disipare eficientă a căldurii. Convertorul de frecvență ATV650U30N4E este recomandat în special pentru aplicații în industria alimentară, minieră, petrolieră și gazieră, precum și în industria de tratare a apei și a apelor uzate. Este ideal pentru controlul pompelor, ventilatoarelor, compresoarelor și benzilor transportoare. O caracteristică remarcabilă a dispozitivului este funcția de siguranță STO (Safe Torque Off), care respectă nivelul de integritate a siguranței SIL 3, permițând o siguranță operațională sporită. Convertorul de frecvență Schneider Electric Altivar Process ATV650U30N4E are opțiuni de intrare și ieșire remarcabile. Are 8 intrări digitale, 3 intrări analogice (care pot fi configurate în software pentru semnale de tensiune sau curent), 2 ieșiri analogice și 3 ieșiri releu. DI7 și DI8 pot fi, de asemenea, programate ca intrări de impulsuri în intervalul 0-30 kHz. Dispozitivul asigură alimentarea externă și internă pentru intrările de control și poate fi operat cu logică pozitivă și negativă (sursă/rezervor). Opțiunile avansate de control includ cuplu constant, mod cuplu optimizat și control cuplu variabil. Accelerația și decelerația pot fi reglate liniar între 0,01 și 9999 secunde. Compensarea alunecării motorului poate fi reglată, suprimată sau chiar automată, în funcție de sarcină. Frecvența de comutare poate fi reglată între 2 și 12 kHz, cu o valoare nominală de 4 kHz. Dispozitivul are dimensiuni compacte: 264 mm lățime, 678 mm înălțime și 300 mm adâncime, cântărind doar 10,6 kg. Intervalul de temperatură de funcționare este între -15 °C și +40 °C fără reducere suplimentară a puterii, dar poate fi utilizat până la 50 °C cu reducerea puterii. Funcționarea până la o altitudine de 1000 de metri deasupra nivelului mării nu necesită reducerea puterii, dar poate fi utilizat până la 4800 de metri cu reducerea corespunzătoare a puterii.
Date tehnice Schneider Electric Altivar Process ATV650
Caracteristici generale
Familia de produse: Altivar Process ATV600
Produs: ATV650U30N4E
Domeniu de aplicare: Proces și utilități
Tip dispozitiv: Convertizor de frecvență
Versiune: Cu întrerupător de izolare
Denumire scurtă: ATV650
Metodă de montare: Montare pe perete
Comunicare
Porturi de comunicare: Modbus TCP, Ethernet, Modbus serial
Interfață fizică: Ethernet, RS485 cu 2 fire
Viteză de transmisie: 10, 100 Mbps (Ethernet), 4800, 9600, 19200, 38,4 kbps (serial) Cadru de transfer de date: RTU Număr de adrese: 1...247 pentru Modbus serial
Mod de transfer date: Half duplex, full duplex, auto-negociere (Ethernet/Modbus TCP)
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Număr de faze ale rețelei: 3 faze
Toleranță relativă simetrică a frecvenței rețelei: 5%
Frecvența de alimentare: 50...60 Hz
Curent nominal de ieșire: 7,2 A
Puterea motorului: 2,2 kW (sarcină grea), 3 kW (serviciu normal) Puterea motorului în CP: 3 CP (serviciu intens) Curent de alimentare: 5,1 A la 480 V (serviciu normal), 4,5 A la 380 V (serviciu intens), 4 A la 480 V (sarcină grea), 5,8 A la 380 V (sarcină normală) Curent de ieșire continuu: 5,6 A la 4 kHz pentru sarcină grea, 7,2 A la 4 kHz pentru sarcină normală Frecvența de ieșire a convertorului de frecvență: 0,1...500 Hz..500 Hz
Frecvență de comutare: 2...12 kHz reglabilă, 4...12 kHz reducere în funcție de sarcină
Frecvență nominală de comutare: 4 kHz
Tensiune maximă de ieșire: 480 V. Putere aparentă: 3,3 kVA la 480 V (sarcină intensă), 4,2 kVA la 480 V (sarcină normală). Ieșiri și intrări. Număr de intrări digitale: 8. Tip de intrare digitală: DI7, DI8 intrare impuls programabilă: 0...30 kHz, 24 V CC. Număr de intrări analogice: 3. Tip de intrare analogică: intrare analogică cu 1 canal cu 10 V/V/Hz. DI8 intrare impuls programabilă: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V c.c., impedanță: 31,5 kOhm, rezoluție 12 biți Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Funcții de protecție Grad de protecție IP: IP55 conform IEC 60529 și IEC 61800-5-1 Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3 Tipuri de protecție: Defecțiune fază motor, protecție temperatură, supracurent, supratensiune, defect la pământ, scurtcircuit, viteză excesivă
Caracteristici mecanice
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 300 mm
Metodă de răcire: Convecție forțată
Poziție de funcționare: Verticală +/- 10 grade
Condiții de mediu
Temperatură ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu factor de dezghețare) Altitudine de funcționare: <= 1000 m fără dezghețare, 1000...4800 m cu reducere a curentului de 1% / 100 m Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Nivel de zgomot: 52 dB
