Convertorul de frecvență Altivar Process ATV600 seria ATV650 este proiectat pentru aplicații industriale și utilitare, în special pentru sisteme de control al proceselor și automatizare a clădirilor. Modelul ATV650U55N4 este un dispozitiv standard de 5,5 kW, potrivit pentru controlul motoarelor asincrone și sincrone care funcționează între 400 și 480 V. Dispozitivul are protecție IP55, care oferă o protecție sporită împotriva prafului și umezelii, fiind ideal pentru utilizarea în medii industriale. Una dintre caracteristicile remarcabile ale dispozitivului este capacitatea sa flexibilă de comunicare: suportă simultan protocoalele Ethernet, Modbus serial și Modbus TCP, ceea ce îl face ușor de integrat în sistemele de control existente. Poate fi extins în continuare cu module de comunicare opționale pentru PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink și Profibus DP V1. Funcțiile I/O analogice și digitale pot fi adăugate și cu carduri de extindere, sporind și mai mult aplicabilitatea dispozitivului în diverse sarcini de control. Convertorul de frecvență poate fi utilizat în două moduri: în modul normal, este potrivit pentru acționarea motoarelor cu o putere de 5,5 kW (7,5 CP), iar în modul intens, este potrivit pentru motoarele cu o putere de 4 kW (5 CP). Curentul nominal de ieșire este de 12,7 A în modul normal și de 7,2 A în modul intens, la o frecvență de comutare de 4 kHz. Dispozitivul are o gamă de frecvențe de ieșire de 0,1-500 Hz, ceea ce oferă o gamă largă de control al vitezei. Dispune de profiluri de control optimizate pentru diferite tipuri de motoare, inclusiv moduri de cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și algoritmi speciali de control pentru motoare sincrone cu reluctanță și motoare sincrone cu magneți permanenți. Siguranța este garantată de funcția STO (Safe Torque Off) încorporată, care respectă nivelul de siguranță SIL 3. Dispozitivul are, de asemenea, o serie de funcții de protecție, cum ar fi protecție la suprasarcină a motorului, scurtcircuit, defect la împământare, supratensiune, subtensiune, supraîncălzire și pierdere de fază, pentru a numi doar cele mai importante. Filtrul EMC al convertizorului de frecvență asigură protecție împotriva interferențelor în conformitate cu IEC 61800-3 C2 pentru lungimi de cablu de până la 50 m și IEC 61800-3 C3 pentru lungimi de cablu de până la 150 m. Dispozitivul măsoară 264 mm (lățime) x 678 mm (înălțime) x 272 mm (adâncime) și cântărește 10,7 kg. Este proiectat pentru montare pe perete și trebuie asigurat un spațiu de ventilație adecvat în toate direcțiile în timpul instalării: minimum 100 mm în partea superioară și inferioară și minimum 10 mm pe laterale. Intervalul de temperatură de funcționare al convertizorului de frecvență este între -15 °C și +40 °C la sarcină maximă și între 40 °C și 50 °C cu performanță redusă. Umiditatea relativă maximă admisă este de 5-95% (fără condens).

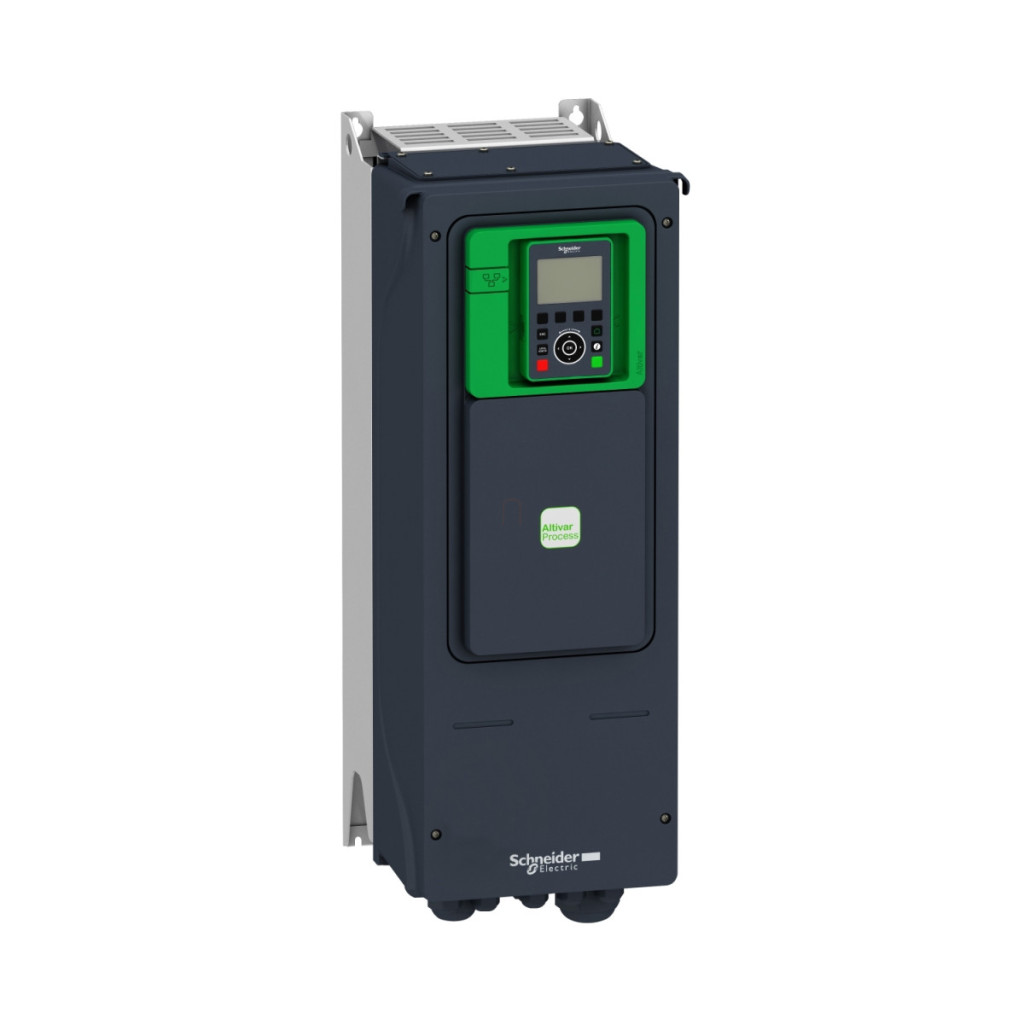

Schneider Electric Altivar Process ATV650 - ATV650U55N4 - convertizor de frecvență, 5,5 kW, 3f, 400 VAC, IP55, montabil pe perete date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV600
Tip: ATV650
Versiune: Versiune standard
Aplicație specială: Controlul proceselor și utilități
Tipul produsului: Convertizor de frecvență
Metoda de montare: Montabil pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 380-480 V, -15...+10%
Număr de faze: 3 faze
Frecvența rețelei: 50...60 Hz, ±5%
Curent nominal de ieșire: 12,7 A
Puterea motorului în kW: 4 kW (serviciu intens), 5,5 kW (serviciu normal) Puterea motorului în CP: 5 CP (serviciu intens), 7,5 CP (serviciu normal) Curent de alimentare: 6,7 A la 480 V (serviciu normal), 6 A la 380 V (sarcină grea), 5,4 A la 480 V (sarcină grea), 10,4 A la 380 V (sarcină normală) Curent de ieșire continuu: 7,2 A la 4 kHz (sarcină grea), 12,7 A la 4 kHz (funcționare normală)
Frecvența de ieșire a convertizorului de frecvență: 0,1-500 Hz
Putere aparentă: 4,5 kVA la 480 V (funcționare intensă), 7,6 kVA la 480 V (funcționare normală)
Tensiune maximă de ieșire: 480 V
Control și comunicare
Protocoale de comunicare: Ethernet, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS-485 cu 2 fire
Viteză de transmisie: 10/100 Mbps (Ethernet), 4800/9600/19200/38400 bps (RS-485) Număr de intrări discrete: 8 Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici de protecție Grad de protecție IP: IP55 (conform IEC 60529 și IEC 61800-5-1) Filtru EMC: Integrat, până la 50 m conform IEC 61800-3 categoria C2, până la 150 m conform IEC 61800-3 categoria C3
Funcție de siguranță: STO (oprire cuplu de siguranță), SIL 3
Caracteristici mecanice
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 272 mm
Greutate netă: 10,7 kg
Condiții de mediu
Tip de răcire: Convecție forțată Temperatură de funcționare: -15...40 °C (la sarcină maximă), 40...50 °C (cu gel de reducere a puterii) Altitudine de funcționare: ≤ 1000 m (la sarcină maximă), 1000...4800 m (cu reducere de curent de 1% la fiecare 100 m)
Poziție de funcționare: Verticală ±10°
Umiditate relativă: 5...95% (fără condens)
