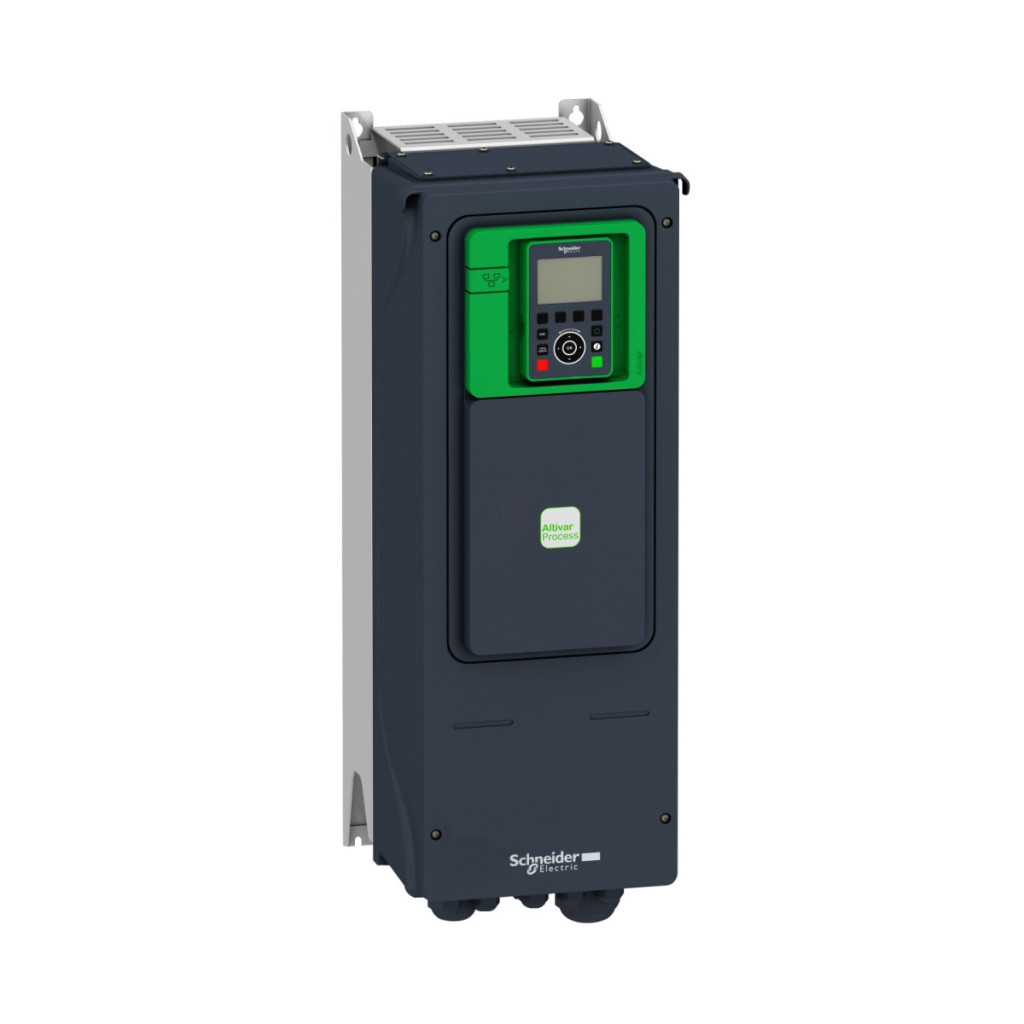

Convertoarele de frecvență din seria Altivar Process ATV600 sunt produse din segmentul premium al Schneider Electric, dezvoltate special pentru utilizarea în controlul proceselor și utilități. Convertorul de frecvență ATV650U75N4 are o putere nominală de 7,5 kW, funcționează cu o sursă de alimentare trifazată de 400-480 V și are un grad de protecție IP55, fiind ideal pentru utilizarea în medii cu niveluri ridicate de praf și umiditate. Dispozitivul poate fi montat pe perete și oferă un curent nominal de ieșire de 16,5 A în condiții normale de încărcare. Convertorul de frecvență Schneider Electric ATV650U75N4 oferă opțiuni flexibile de control al motorului și este potrivit pentru funcționarea motoarelor asincrone și sincrone, inclusiv a motoarelor sincrone cu reluctanță și a motoarelor cu magneți permanenți. Gama de frecvențe de ieșire a convertizorului este reglabilă de la 0,1 la 500 Hz, ceea ce oferă o gamă extrem de largă de aplicații în diverse procese industriale. În ceea ce privește opțiunile de comunicare, modelul ATV650U75N4 este echipat standard cu porturi seriale Modbus și Ethernet și poate fi extins cu o serie de opțiuni, cum ar fi module PROFINET, DeviceNet, CANopen, BACnet MS/TP sau Profibus DP V1. Filtrul EMC încorporat asigură conformitatea cu IEC 61800-3 categoria C2 pentru lungimi de cablu de până la 50 de metri și categoria C3 pentru lungimi de cablu de până la 150 de metri, ceea ce facilitează conformitatea cu reglementările privind compatibilitatea electromagnetică. Unitatea include, de asemenea, funcții de siguranță, inclusiv funcția STO (Safe Torque Off) certificată SIL3. Opțiunile de intrare și ieșire analogice și digitale ale dispozitivului sunt extrem de versatile. ATV650U75N4 oferă 8 intrări discrete, dintre care două pot fi configurate ca intrări de impulsuri în intervalul 0-30 kHz cu un nivel de semnal de 24 V c.c. Are 3 intrări analogice (AI1, AI2, AI3), care pot fi configurate prin software pentru a recepționa semnale de tensiune de 0-10 V CC sau de curent de 0-20 mA. Intrarea AI2 poate gestiona, de asemenea, un interval de semnal de -10...+10 V CC. Dispozitivul are, de asemenea, 2 ieșiri analogice (AQ1, AQ2), care pot fi configurate pentru a emite tensiune (0-10 V CC) sau curent (0-20 mA). În plus, sunt disponibile 3 ieșiri releu pentru diverse funcții. Convertorul de frecvență ATV650U75N4 are funcții avansate de protecție a motorului, inclusiv protecție împotriva supraîncălzirii, supracurentului, supratensiunii, pierderii de fază și defectului la împământare. Cu dimensiuni de 264 mm lățime, 678 mm înălțime și 299 mm adâncime și o greutate de 13,7 kg, dispozitivul este compact, dar robust. Intervalul de temperatură ambiantă de funcționare al convertizorului este între -15 °C și +40 °C fără reducerea puterii și între 40-50 °C cu reducerea puterii. Altitudinea maximă de funcționare este de 1000 de metri fără reducerea puterii și de 1000-4800 de metri cu o reducere a curentului de 1% la fiecare 100 de metri.
Schneider Electric Altivar Process ATV650 - ATV650U75N4 - date tehnice convertizor de frecvență
Caracteristici cheie
Familia de produse: Altivar Process ATV600
Tip: ATV650
Domeniu de aplicare: Controlul proceselor și utilități
Tip componentă: Variator de viteză
Versiune: Versiune standard
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V -15...10%
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 16,5 A
Clasă de protecție: IP55 (conform IEC 60529)
Frecvență de alimentare: 50...60 Hz -5...5%
Putere motor: 5,5 kW (sarcină grea) / 7,5 kW (sarcină normală)
Putere motor CP: 7,5 CP (sarcină grea) / 10 CP (sarcină normală) Curent de linie: 9,1 A la 480 V (sarcină normală), 8 A la 380 V (sarcină grea), 7,2 A la 480 V (sarcină grea), 13,8 A la 380 V (sarcină normală)
Curent de ieșire continuu: 9,3 A la 4 kHz (sarcină grea), 16,5 A la 4 kHz (sarcină normală)
Caracteristici de performanță
Frecvența de ieșire a acționării: 0,1...500 Hz
Frecvență de comutare: 4...12 kHz cu factor de reducere, 2...12 kHz reglabil
Frecvență nominală de comutare: 4 kHz
Rampă de accelerare și decelerare: liniară, reglabilă separat 0,01...9999 s Compensarea alunecării motorului: reglabilă, suprimabilă, automată indiferent de sarcină Intrare/ieșire Număr de intrări discrete: 8 Tip intrare discretă: DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC sau curent: 0...20 mA
Număr de ieșiri analogice: 2
Tip ieșire analogică: Tensiune configurabile prin software AQ1, AQ2: 0...10 V CC sau curent: 0...20 mA Număr de ieșiri releu: 3 Comunicație Protocol port de comunicație: Modbus serial, Ethernet Interfață fizică: Ethernet, 2 fire RS485 Mod de acces: Slave Modbus TCP
Viteză de transmisie: 10, 100 Mbit/s (Ethernet), 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps (serial)
Funcții de protecție
Funcție de siguranță: STO (oprire cuplu de siguranță) SIL 3
Tip de protecție: Defecțiune fază motor, supraîncălzire, supracurent, supratensiune, subtensiune, scurtcircuit
Date mecanice
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 299 mm
Greutate netă: 13,7 kg
Condiții de mediu
Temperatură ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului (1% la 100 m) Umiditate relativă: 5...95% fără condensare
Nivel de protecție: IP55
Rezistență la vibrații: 1 gn (f=13...200 Hz), 1,5 mm vârf la vârf (f=2...13 Hz)
Rezistență la impact: 15 gn pentru până la 11 ms
