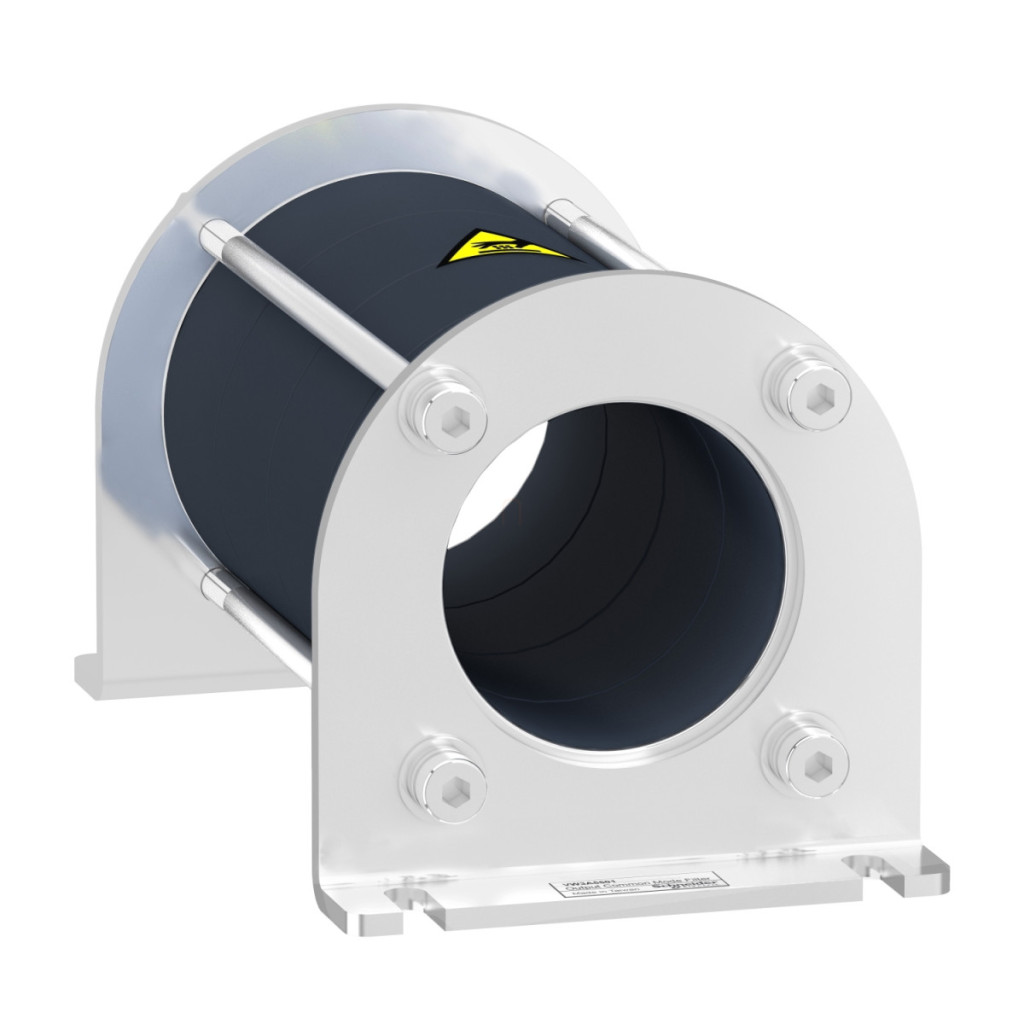

Schneider Electric Altivar Process ATV900 - VW3A5501 - accesoriu pentru convertizor de frecvență, bobină de mod comun, 146,4 uH, pentru convertizoare de frecvență ATV340 - 600 - 900

Lățime: 220 mm

Lungime: 115 mm

Înălțime: 100 mm

Comandă specială

Schneider Electric Altivar Process ATV900 - VW3A5501 - accesoriu pentru convertizor de frecvență, bobină de mod comun, 146,4 uH, pentru convertizoare de frecvență ATV340 - 600 - 900

Name: Schneider Electric Altivar Process ATV900 - VW3A5501 - accesoriu pentru convertizor de frecvență, bobină de mod comun, 146,4 uH, pentru convertizoare de frecvență ATV340 - 600 - 900
Brand: Schneider Electric Zrt.
SKU: 3606485435763
Price: 1484.34 RON
Availability: InStock

1 484,34 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Altivar 340

Schneider Electric Altivar ATV900

Filtrul de mod comun Schneider Electric VW3A5501 este un dispozitiv special conceput pentru a reduce în mod eficient curenții de rulment în aplicațiile cu convertizoare de frecvență. Cu o inductanță de 146,4 μH, filtrul este compatibil cu convertoarele de frecvență din seriile Altivar Process ATV600 și ATV900, asigurând o durată de viață mai lungă a motorului și o funcționare mai fiabilă a sistemului. Acest filtru compact este optimizat în principal pentru convertoare de frecvență cu o gamă de putere de 0,75-11 kW, 380-480 V și 0,75-5,5 kW, 200-240 V conectate la rețeaua electrică. Filtrul de mod comun VW3A5501 este deosebit de avantajos atunci când se lucrează cu cabluri de motor mai lungi, deoarece extinde semnificativ lungimile utilizabile ale cablurilor. Un singur filtru permite utilizarea a până la 150 de metri de cablu neecranat sau ecranat, în timp ce două filtre sau o combinație dintre un filtru și un accesoriu VW3A5502 pot mări această distanță la 500 sau 1000 de metri, în funcție de putere și de tipul de cablu. Această caracteristică este deosebit de valoroasă în mediile industriale în care există o distanță semnificativă între motor și convertorul de frecvență. Produsul are proprietăți excelente de izolare electrică, clasificare de clasa I și este conform cu IEC 60721-3-3 clasa 3M4 de robustețe mecanică atât pentru rezistența la șocuri, cât și la vibrații. Filtrul poate fi utilizat la frecvențe de comutație de până la 10 kHz și suportă o frecvență maximă de ieșire de 100 Hz. Diametrul său intern este de 37,1 mm, ceea ce este potrivit pentru cabluri trifazate interne și cabluri externe de protecție la pământ. Filtrul de mod comun Schneider Electric VW3A5501 are dimensiuni compacte: 119,2 mm înălțime, 66 mm lățime și 66 mm adâncime. Acest design compact facilitează instalarea filtrului în sistemele existente, unde spațiul poate fi limitat. Instalarea este simplă, fiind facilitată de ghidul de instalare inclus împreună cu produsul. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -15 °C la +60 °C și funcționează la o umiditate relativă de 5-95% fără condens. Intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Filtrul de mod comun VW3A5501 este compatibil cu convertoarele de frecvență montate pe perete din seriile Altivar Process ATV630, ATV650, ATV930 și ATV950, asigurând utilizarea fără probleme în majoritatea aplicațiilor industriale moderne.

Schneider Electric Altivar Process ATV900 - VW3A5501 - accesoriu convertizor de frecvență, date tehnice bobină de mod comun

Caracteristici generale

Tip produs: filtru de ieșire de mod comun

Gama de compatibilitate: Altivar Process ATV900, Altivar Process ATV600

Valoare inductanță: 146,4 μH

Curent de saturație: 1,1 A

Compatibilitate produs

Compatibil cu următoarele convertoare de frecvență:- ATV630 montat pe perete, 0,75...11 kW, 380...480 V - ATV650 montat pe perete, 0,75...11 kW, 380...480 V

- ATV930 montat pe perete, 0,75...11 kW, 380...480 V

- ATV950 montat pe perete, 0,75...11 kW, 380...480 V

- ATV630 montat pe perete, 0,75...5,5 kW, 200...240 V

- ATV930 montat pe perete, 0,75...5,5 kW, 200...240 V

Lungimi de cablu și aplicații

Lungimea maximă a cablului motorului pentru 380...480 V:

- 150 m (cablu neecranat) motor: 0,75...11 kW, cu 1 filtru

- 150 m (cablu ecranat) motor: 0,75...4 kW, cu 1 filtru

- 300 m (cablu ecranat) motor: 5,5...11 kW, cu 2 filtre

- 500 m (cablu neecranat) motor: 0,75...4 kW, cu 2 filtre

- 500 m (cablu neecranat) motor: 5,5...11 kW, cu 1 filtru + VW3A5502

- 500 m (cablu ecranat) motor: 0,75...4 kW, cu 2 filtre

- 1000 m (cablu neecranat) motor: 0,75...5,5 kW, cu 1 filtru + VW3A5502

Lungimea maximă a cablului motorului pentru 200...240 V:

- 150 m (cablu neecranat) motor: 0,75...5,5 kW, cu 1 filtru

- 150 m (cablu ecranat) motor: 0,75...4 kW, cu 1 filtru

- 300 m (cablu ecranat) motor: 5,5 kW, cu 2 filtre

- 500 m (cablu neecranat) motor: 0,75...4 kW, cu 2 filtre

- 500 m (cablu neecranat) motor: 5,5 kW, cu 1 filtru + VW3A5502

- 500 m (cablu ecranat) motor: 0,75...4 kW, cu 2 filtre

- 1000 m (cablu neecranat) motor: 0,75...4 kW, 1 filtru + VW3A5502

Caracteristici fizice

Diametru intern: 37,1 mm pentru cablu trifazat (interior), 37,1 mm pentru cablu PE (exterior)

Clasa de izolație electrică: Clasa I

Robustețe mecanică: Rezistență la impact: clasa 3M4 conform IEC 60721-3-3, Rezistență la vibrații: clasa 3M4 conform IEC 60721-3-3

Frecvență de comutare: <= 10 kHz

Frecvență maximă de ieșire: 100 Hz

Dimensiuni (H × L × A): 119,2 mm × 66 mm × 66 mm

Condiții de mediu

Umiditate relativă: 5...95% fără condensare

Temperatura ambiantă de funcționare: -15...60 °C

Temperatură ambiantă de depozitare: -40...70 °C

Date

Lățime

220 mm

Lungime

115 mm

Înălțime

100 mm

EAN prezentat

3606485435763

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

648 g/bucată

Numar articol

3606485435763
