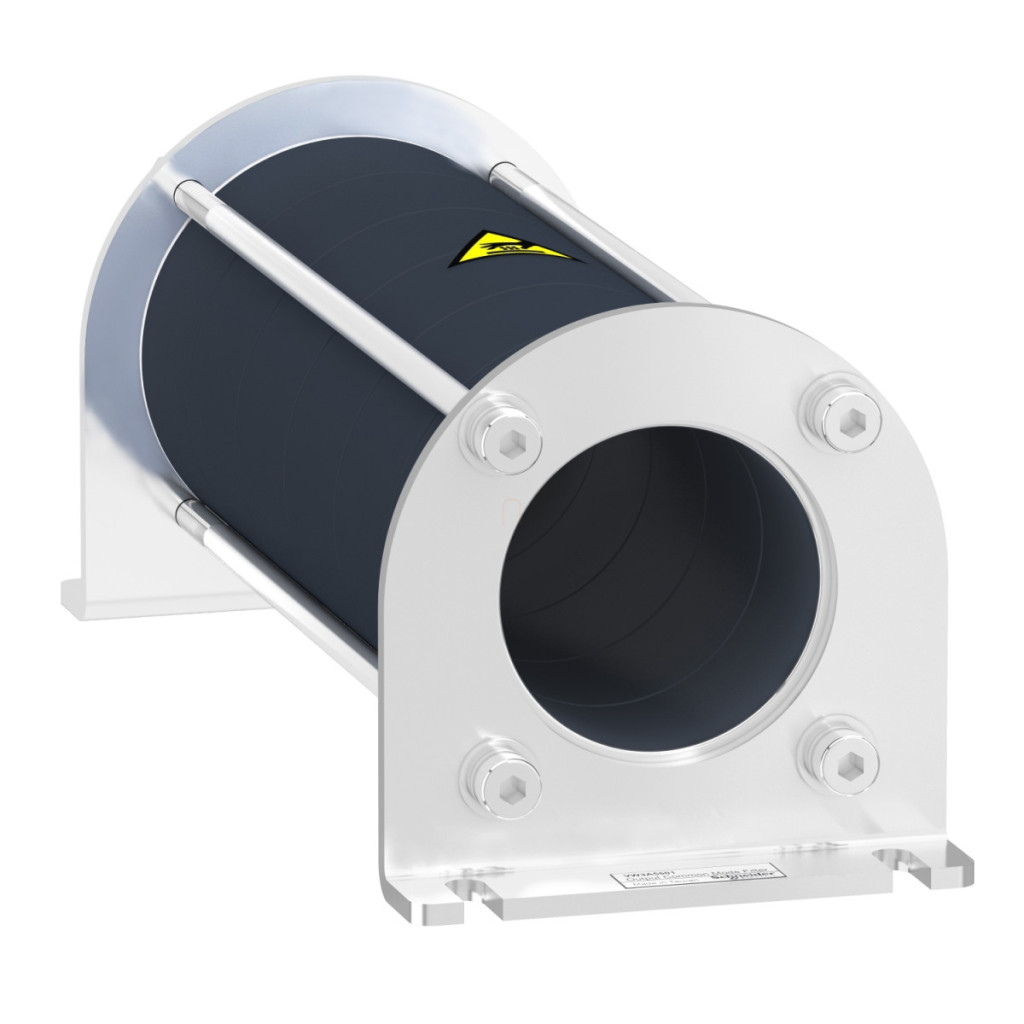

Schneider Electric VW3A5502 este un filtru special de mod comun conceput special pentru a reduce curenții de rulment în sistemele de convertoare de frecvență. Acest dispozitiv, cu o inductanță de 219,6 µH, este soluția ideală pentru profesioniștii care doresc să prelungească durata de viață a motorului și să crească fiabilitatea sistemului. Filtrul VW3A5502 este compatibil cu multe produse din familia Schneider Electric Altivar Process, inclusiv seriile ATV600 și ATV900. Aplicațiile specifice includ ATV630 montat pe perete, Convertizoarele de frecvență ATV650, ATV930 și ATV950 cu o putere de 0,75-11 kW și o tensiune de 380-480 V. Compatibilitatea sa versatilă îl face alegerea ideală pentru proiecte de automatizare industrială și diverse medii de producție. Filtrul VW3A5502 crește semnificativ lungimea maximă a cablului motorului. Cu cabluri ecranate, lungimea cablului poate fi mărită până la 500 de metri, iar cu cabluri neecranate până la 1000 de metri, cu combinația adecvată de convertizoare de frecvență. Acest lucru este deosebit de avantajos în aplicațiile în care trebuie acoperite distanțe mari între motor și unitatea de control. Filtrul are un curent de saturație de 1,1 A și un diametru intern de 37,1 mm, ceea ce oferă spațiu suficient atât pentru cablurile trifazate, cât și pentru cablurile PE externe. Produsul aparține clasei de izolație I și îndeplinește cerințele clasei de robustețe mecanică 3M4 conform IEC 60721-3-3 atât pentru vibrații, cât și pentru șocuri. Din punct de vedere tehnic, VW3A5502 poate fi utilizat cu o frecvență de comutație de până la 10 kHz și o frecvență de ieșire maximă de 100 Hz. În ceea ce privește dimensiunile fizice, filtrul are o înălțime de 163,8 mm, o lățime de 66 mm și o adâncime de 66 mm, ceea ce permite o instalare compactă. Intervalul de temperatură de funcționare al produsului este între -15 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. În ceea ce privește umiditatea relativă, poate fi utilizat într-un mediu fără condensare între 5 și 95%. Filtrul de mod comun VW3A5502 este special conceput pentru o instalare ușoară, iar ilustrațiile însoțitoare ajută la asigurarea instalării sale în poziția corectă.
Schneider Electric Altivar Process ATV900 - VW3A5502 - accesoriu convertor de frecvență, bobină de mod comun, 219,6 uH, ATV340 - 600 - 900 date tehnice convertizoare de frecvență
Caracteristici principale
Tip produs sau componentă: Filtru de ieșire mod comun
Gama de compatibilitate: Altivar Process ATV900, Altivar Process ATV600
Valoare inductanță: 219,6 µH
Compatibilitate produs
Compatibil cu următoarele convertizoare de frecvență:
- ATV630 montat pe perete, 0,75...11 kW, 380...480 V
- ATV650 montat pe perete, 0,75...11 kW, 380...480 V
- ATV930 montat pe perete, 0,75...11 kW, 380...480 V
- ATV950 montat pe perete, 0,75...11 kW, 380...480 V
- ATV630 montat pe perete, 0,75...5,5 kW, 200...240 V
- ATV930 montat pe perete, 0,75...5,5 kW, 200...240 V
Lungimea maximă a cablului motorului
- 150 m (cablu ecranat) motor: 5,5...11 kW 380...480 V, cu 1 filtru
- 300 m (cablu neecranat) motor: 0,75...11 kW 380...480 V, cu 1 filtru
- 300 m (cablu ecranat) motor: 0,75...4 kW 380...480 V, cu 1 filtru
- 500 m (cablu neecranat) motor: 5,5...11 kW 380...480 V, cu 1 filtru + VW3A5502
- 500 m (cablu ecranat) motor: 5,5...11 kW 380...480 V, cu 2 filtre
- 1000 m (cablu neecranat) motor: 0,75...5,5 kW 380...480 V, 1 filtru + VW3A5502
- 1000 m (cablu neecranat) motor: 7,5...11 kW 380...480 V, cu 2 filtre
Date tehnice suplimentare
Curent de saturație: 1,1 A
Diametru interior: 37,1 mm pentru cablu trifazat în interior, 37,1 mm pentru cablu PE în exterior
Clasa de izolație electrică: Clasa I
Robustețe mecanică: Clasa de rezistență la impact 3M4 conform IEC 60721-3-3, Clasa de rezistență la vibrații 3M4 conform IEC 60721-3-3
Frecvență de comutare: <= 10 kHz
Frecvență maximă de ieșire: 100 Hz
Caracteristici fizice
Înălțime: 163,8 mm
Lățime: 66 mm
Adâncime: 66 mm
Condiții de mediu
Umiditate relativă: 5...95% fără condensare Temperatura ambiantă de funcționare: -15...60 °C Temperatura ambiantă de depozitare: -40...70 °C
