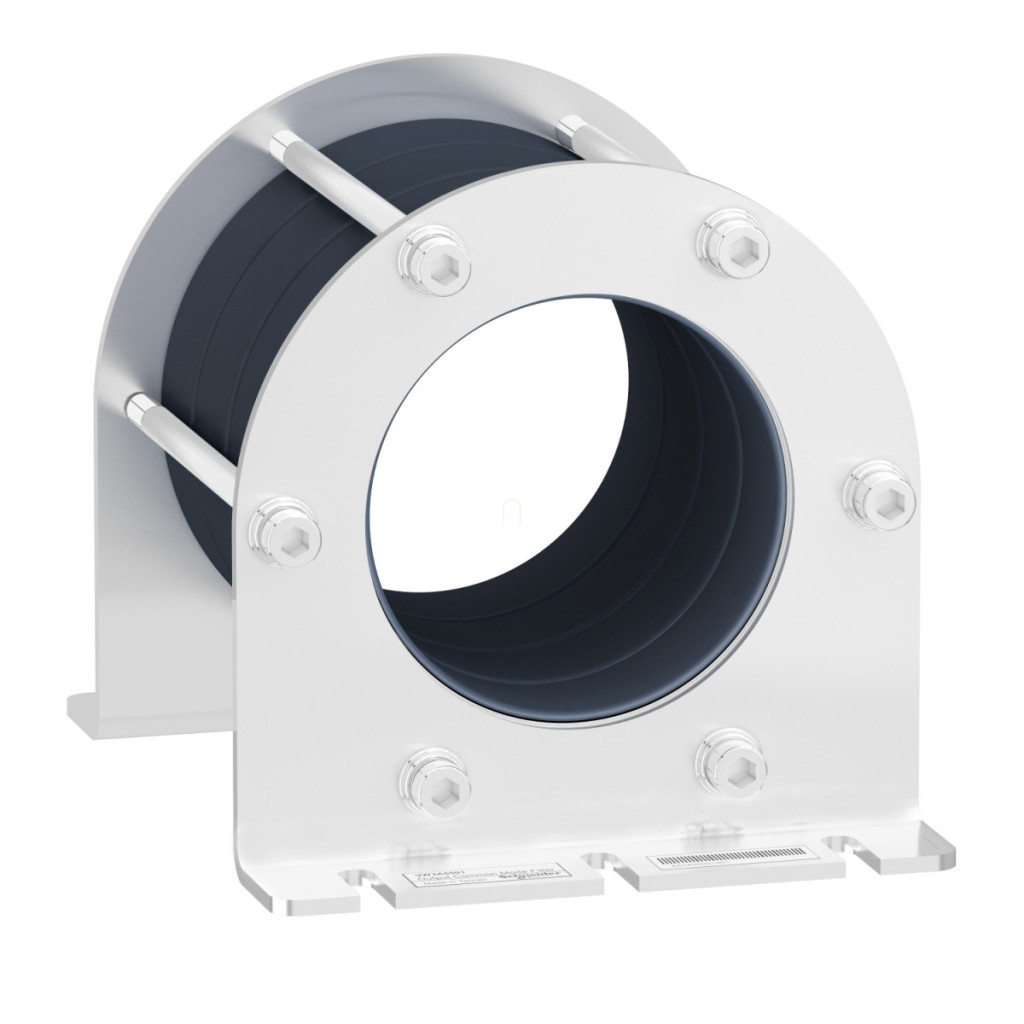

Filtrul de mod comun Schneider Electric VW3A5503 este o soluție eficientă și fiabilă pentru reducerea curenților de rulment în sistemele de convertoare de frecvență. Acest produs, cu o inductanță de 120 µH, este special conceput pentru a fi utilizat cu convertoarele de frecvență din seriile Altivar Process ATV600 și ATV900, sporind durata de viață și fiabilitatea motorului și a întregului sistem. Filtrul de mod comun VW3A5503 oferă o compatibilitate excepțională cu gama de produse Altivar, inclusiv versiunile montate pe perete ATV630, ATV650, ATV930 și ATV950 în gama de putere 15-90 kW la 380-480 V, precum și dispozitive de 7,5-45 kW la 200-240 V. Produsul mărește semnificativ lungimea maximă a cablului motorului, ceea ce poate fi un factor critic în aplicațiile industriale la scară largă. Cu un singur filtru, se pot utiliza până la 150 de metri de cablu neecranat sau ecranat, în timp ce cu două filtre sau o combinație de un filtru și un VW3A5503, această valoare poate fi mărită până la 1000 de metri în diferite categorii de putere. Parametrii tehnici ai VW3A5503 includ un curent de saturație de 2,2 A și un diametru intern care oferă 76 mm de spațiu pentru cabluri trifazate, în timp ce cablul PE extern poate fi, de asemenea, dirijat prin filtru cu un diametru de 76 mm. Produsul aparține clasei de izolație electrică Clasa I și este conform cu standardul IEC 60721-3-3, clasificarea 3M4, atât în ceea ce privește rezistența la impact mecanic, cât și rezistența la vibrații. Frecvența maximă de comutare a convertizorului de frecvență este de 10 kHz, în timp ce frecvența maximă de ieșire poate fi de 100 Hz atunci când se utilizează filtrul. VW3A5503 are dimensiuni compacte: înălțime 161 mm, lățime și adâncime 127,5 mm, ceea ce facilitează instalarea chiar și în spații înguste. Produsul, cu o greutate netă de 2,19 kg, poate fi utilizat la temperaturi ambientale cuprinse între -15 °C și +60 °C și tolerează o umiditate relativă între 5% și 95% fără condens. Intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C. Conform instrucțiunilor de instalare, este important să instalați unitatea în orientarea corectă pentru o funcționare eficientă, așa cum este ilustrat în ghidul din fișa tehnică. Filtrul de mod comun VW3A5503 are două moduri principale de conectare în ceea ce privește instalabilitatea: direct la conectorii de ieșire ai convertizorului de frecvență sau la conectorii de ieșire ai filtrului dv/dt sau ai filtrului sinusoidal. Schemele de cablare oferă instrucțiuni precise pentru instalarea corectă, asigurând eficiență maximă și reducerea optimă a curenților de rulment. Filtrul de mod comun Schneider Electric VW3A5503 este alegerea perfectă pentru orice aplicație industrială în care protecția pe termen lung a motorului și funcționarea fiabilă a sistemului sunt importante.
Schneider Electric Altivar Process ATV900 - VW3A5503 - accesoriu convertor de frecvență, bobină de mod comun, 120uH, date tehnice convertizoare de frecvență ATV340 - 600 - 900
Caracteristici principale
Tip produs sau componentă: Filtru de ieșire mod comun
Compatibilitate: Altivar Process ATV900, Altivar Process ATV600
Valoarea inductanței: 120 µH
Compatibilitate produs: ATV630 montat pe perete 15-90 kW, 380-480 V; ATV650 montat pe perete 15-90 kW, 380-480 V; ATV930 montat pe perete 15-90 kW, 380-480 V; ATV950 montat pe perete 15-90 kW, 380-480 V; ATV630 montat pe perete 7,5-45 kW, 200-240 V; ATV930 montat pe perete 7,5-45 kW, 200-240 V
Informații suplimentare
Lungimea maximă a cablului motorului: 150 m (cablu neecranat) motor: 15-90 kW 380-480 V, cu 1 filtru; 150 m (cablu ecranat) motor: 15-22 kW 380-480 V, cu 1 filtru; 300 m (cablu ecranat) motor: 15-22 kW 380-480 V, cu 2 filtre; 300 m (cablu ecranat) motor: 30-90 kW 380-480 V, 1 filtru + VW3A5503; 500 m (cablu neecranat) motor: 15-22 kW 380-480 V, cu 2 filtre; 500 m (cablu neecranat) motor: 30-90 kW 380-480 V, 1 filtru + VW3A5503; 500 m (cablu ecranat) motor: 15-22 kW 380-480 V, 1 filtru + VW3A5503; 1000 m (cablu neecranat) motor: 15-22 kW 380-480 V, 1 filtru + VW3A5503
Lungimea maximă a cablului motorului pentru sistemele de 200-240 V: 150 m (cablu neecranat) motor: 7,5-45 kW, cu 1 filtru; 150 m (cablu ecranat) motor: 7,5-11 kW, cu 1 filtru; 300 m (cablu ecranat) motor: 7,5-11 kW, cu 2 filtre; 300 m (cablu ecranat) motor: 15-45 kW, 1 filtru + VW3A5503; 500 m (cablu neecranat) motor: 7,5-11 kW, cu 2 filtre; 500 m (cablu neecranat) motor: 15-45 kW, 1 filtru + VW3A5503; 500 m (cablu ecranat) motor: 7,5-11 kW, 1 filtru + VW3A5503; 1000 m (cablu neecranat) motor: 7,5-11 kW, 1 filtru + VW3A5503
Curent de saturație: 2,2 A
Diametru intern: 76 mm pentru cabluri trifazate în interior; 76 mm pentru cablu PE exterior
Clasa de izolare electrică: Clasa I
Robustețe mecanică: Clasa de rezistență la impact 3M4 conform IEC 60721-3-3; Clasa de rezistență la vibrații 3M4 conform IEC 60721-3-3
Frecvență de comutare: <= 10 kHz
Frecvență maximă de ieșire: 100 Hz
Caracteristici fizice
Înălțime: 161 mm
Lățime: 127,5 mm Adâncime: 127,5 mm Greutate netă: 2,19 kg Condiții de mediu Umiditate relativă: 5-95% fără condens
Temperatură ambiantă de funcționare: -15-60 °C
Temperatură ambiantă de depozitare: -40-70 °C
Dimensiuni
Dimensiuni în mm: A: 160, A1: 137, B1: 45, Ø1: 13, Ø2: 6,5, B: 127,5, C: 127,5, D: 75
Dimensiuni în inci: A: 6,3, A1: 5,1, B1: 1,8, Ø1: 0,5, Ø2: 0,26, B: 5,0, C: 5,0, D: 3,0
