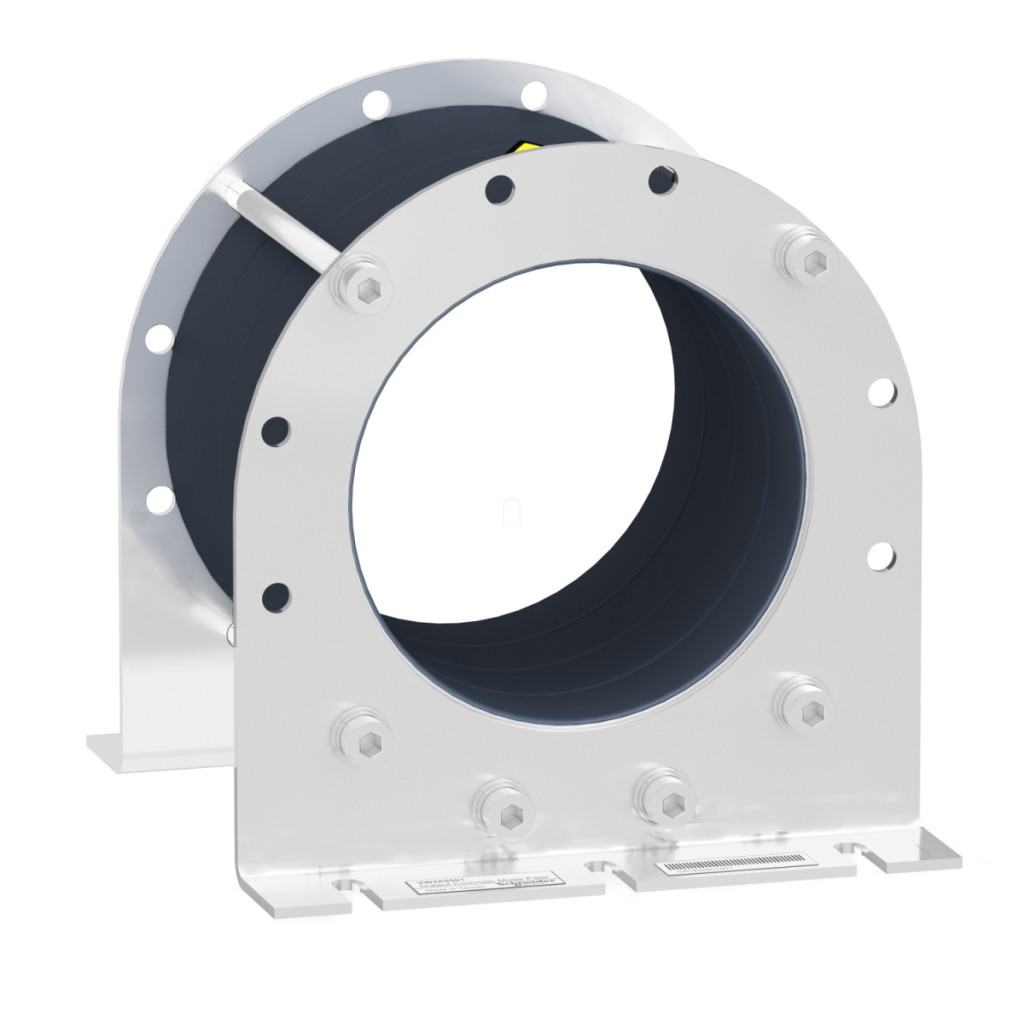

Filtrul de mod comun Schneider Electric VW3A5505 este un component de reducere a curentului de rulment de înaltă calitate, dezvoltat în principal pentru convertoarele de frecvență din seriile Altivar Process ATV600 și ATV900. Acest filtru cu inductanță de 183,2 µH reduce semnificativ interferențele de mod comun generate de convertizorul de frecvență, care cauzează adesea curenți în rulmenții motorului, reducând astfel durata de viață a acestora. Modelul VW3A5505 este compatibil în mod specific cu mai multe variante, inclusiv convertoarele de frecvență ATV630, ATV650, ATV930 și ATV950. Mai precis, este recomandat pentru convertoare de frecvență cu o putere nominală de 110-160 kW și 380-480 V, precum și 55-75 kW și 200-240 V. Filtrul este extrem de eficient în extinderea lungimii cablului motorului, ceea ce este esențial în mediile industriale în care motorul trebuie să fie amplasat la o distanță mai mare de convertizorul de frecvență. Un singur filtru poate fi utilizat cu cabluri ecranate sau neecranate de până la 150 de metri lungime, în timp ce două filtre pot fi utilizate pentru a mări această distanță la 300-500 de metri, în funcție de puterea motorului. Filtrul VW3A5505 are un design robust, cu un diametru intern de 123,9 mm, care permite cablului trifazic să fie dirijat intern și cablul PE extern. Componenta aparține clasei de izolație electrică I și îndeplinește cerințele de robustețe mecanică ale clasei 3M4 conform IEC 60721-3-3 atât pentru șocuri, cât și pentru vibrații. Acest lucru asigură o funcționare fiabilă chiar și în cele mai dure medii industriale. Frecvența maximă de comutare este de 10 kHz, în timp ce frecvența maximă de ieșire este de 100 Hz, acoperind cerințele majorității aplicațiilor industriale. Filtrul are un curent de saturație de 3,6 A, permițând o gamă largă de aplicații. Dimensiunile fizice ale filtrului asigură un design compact: are o înălțime de 197 mm, o lățime de 191 mm și o adâncime de 196 mm, cu o greutate netă de numai 6 kg. Intervalul său de temperatură de funcționare este între -15 și +60 °C, iar temperatura de depozitare este între -40 și +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. În ceea ce privește umiditatea relativă, acesta poate funcționa între 5 și 95% fără condens. Filtrul de mod comun Schneider Electric VW3A5505 este alegerea ideală pentru utilizatorii industriali care operează sisteme cu cabluri de motor mai lungi și pentru care este importantă protejarea rulmenților motorului, prelungind astfel durata de viață și fiabilitatea sistemului.
Schneider Electric Altivar Process ATV900 - VW3A5505 - date tehnice accesorii convertizor de frecvență
Caracteristici generale
Tip produs: Filtru de ieșire în mod comun
Seriile compatibile: Altivar Process ATV600, Altivar Process ATV900
Valoare inductanță: 183,2 µH
Compatibilitate produs
Compatibil cu următoarele convertizoare de frecvență:
- ATV630 montat pe perete, 110…160 kW, 380...480 V
- ATV650 montat pe perete, 110…160 kW, 380...480 V
- ATV930 montat pe perete, 110…160 kW, 380...480 V
- ATV950 montat pe perete, 110…160 kW, 380...480 V
- ATV630 montat pe perete, 55…75 kW, 200...240 V
- ATV930 montat pe perete, 55…75 kW, 200...240 V
Caracteristici cablare
Lungime maximă cablu motor:
- 150 m (cablu neecranat) motor: 110…160 kW 380...480 V, cu 1 filtru
- 150 m (cablu ecranat) motor: 110 kW 380...480 V, cu 1 filtru
- 300 m (cablu ecranat) motor: 130…160 kW 380...480 V, cu 2 filtre
- 500 m (cablu neecranat) motor: 110…160 kW 380...480 V, cu 2 filtre
- 500 m (cablu ecranat) motor: 110 kW 380...480 V, 1 filtru + VW3A5506
- 150 m (cablu neecranat) motor: 55…75 kW 200...240 V, cu 1 filtru
- 150 m (cablu ecranat) motor: 55 kW 200...240 V, cu 1 filtru
- 300 m (cablu ecranat) motor: 75 kW 200...240 V, cu 2 filtre
- 500 m (cablu neecranat) motor: 55...75 kW 200...240 V, cu 2 filtre
- 500 m (cablu ecranat) motor: 55 kW 200...240 V, cu 1 filtru + VW3A5506
Caracteristici electrice
Curent de saturație: 3,6 A
Diametru intern: 123,9 mm pentru cablu trifazat în interior, 123,9 mm pentru cablu PE în exterior
Clasa de izolație electrică: Clasa I
Frecvență de comutare: <= 10 kHz
Frecvență maximă de ieșire: 100 Hz
Caracteristici mecanice
Robustețe mecanică:
- Rezistență la impact: Clasa 3M4 conform IEC 60721-3-3
- Rezistență la vibrații: Clasa 3M4 conform IEC 60721-3-3
Caracteristici fizice
Înălțime: 197 mm
Lățime:191 mm
Adâncime: 196 mm
Greutate netă: 6 kg
Caracteristici de mediu
Umiditate relativă: 5…95% fără condensare
Temperatura ambiantă de funcționare: -15…60 °C
Temperatura ambiantă de depozitare: -40…70 °C
Dimensiuni
Dimensiuni în mm:
A: 197,2 mm | A1: 167,8 mm | B1: 70 mm | Ø1: 16 mm | Ø2: 8,5 mm | B: 191 mm | C: 196 mm | D: 123,9 mm
