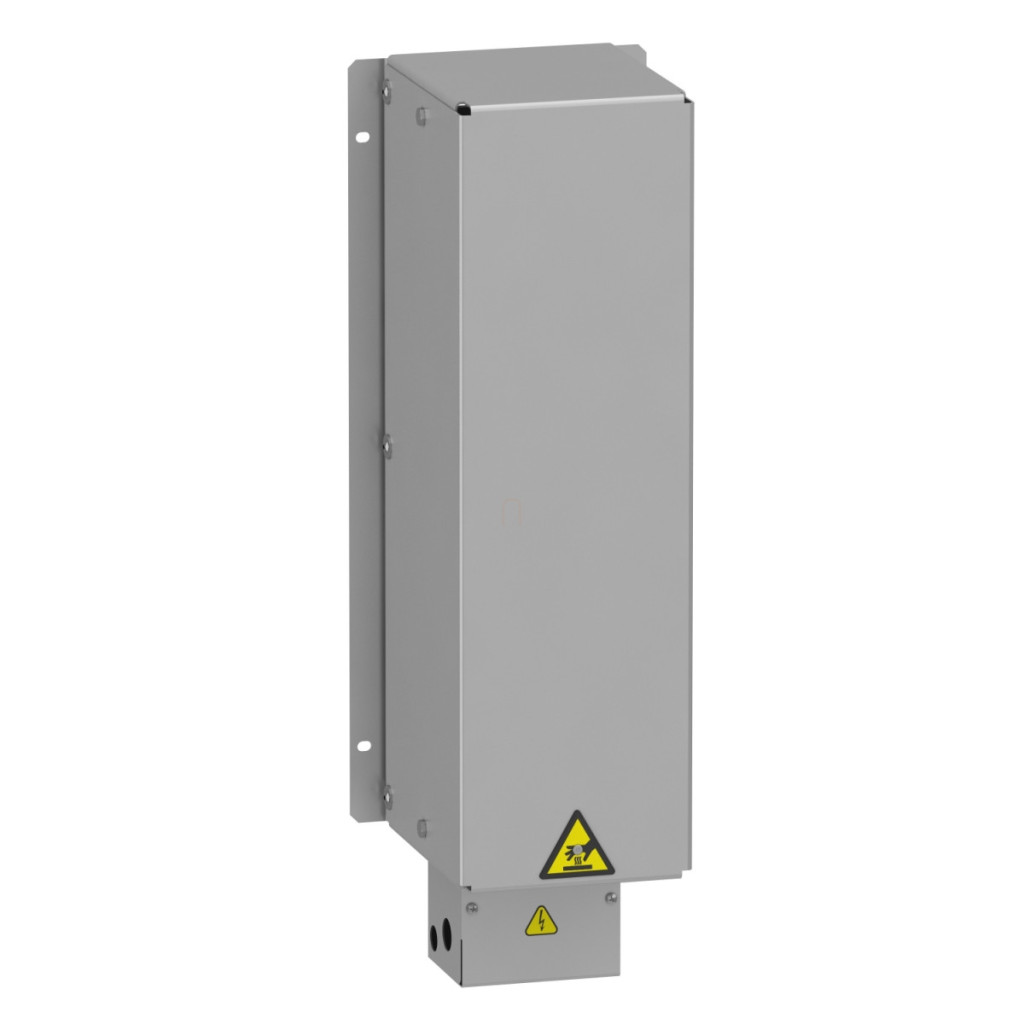

Rezistența de frânare Schneider Electric VW3A7733 este un accesoriu de precizie dezvoltat pentru familia de convertizoare de frecvență Altivar, care permite frânarea eficientă a motoarelor mai mari, disipând în siguranță energia regenerată. Această rezistență de frânare de 16 ohmi, 1,1 kW este optimizată special pentru utilizarea cu convertizoarele de frecvență din seriile Altivar Machine ATV320, Altivar Machine ATV340 și Altivar Process ATV900. Rezistența de frânare VW3A7733 are protecție IP20, care oferă protecție suficientă pentru instalarea în medii industriale interioare, fără a necesita o carcasă suplimentară în condiții normale de funcționare. Dispozitivul funcționează la o tensiune nominală de funcționare de 24 V CC sau 250 V CA, fiind potrivit pentru utilizare într-o gamă largă de configurații. Puterea maximă utilizabilă a rezistenței de frânare este de 1,1 kW la o temperatură ambiantă de 50 °C, ceea ce o face o soluție excelentă pentru aplicații în care sunt necesare frânarea frecventă a motorului și recuperarea energiei. Rezistența de frânare VW3A7733 este potrivită pentru o varietate de cicluri de încărcare, de la cicluri ușoare (maximum 0,8 secunde de frânare la 120-150% cuplu de frânare și un timp de ciclu de 40 de secunde) până la cicluri de sarcină medie (maximum 4 secunde de frânare cu 135-165% cuplu de frânare, tot cu un timp de ciclu de 40 de secunde). Această versatilitate permite rezistenței de frânare să se adapteze cu precizie la cerințele unei game largi de aplicații, indiferent dacă sunt cerințe de frânare ușoare sau medii. Produsul este compatibil cu o serie de convertoare de frecvență Altivar, inclusiv modelele ATV930, ATV950, ATV340 și ATV320 în diverse categorii de putere, ceea ce îl face aplicabil pe scară largă în sisteme de 200-240 V, 380-480 V, 500-690 V și 600 V. Rezistența de frânare este ușor de instalat și conectat, conexiunile electrice fiind realizate prin blocuri terminale cu o capacitate maximă de 10 mm² / AWG 8 pe partea de acționare și 2,5 mm² / AWG 12 pe comutatorul de control al temperaturii. Protecția împotriva temperaturii poate fi asigurată prin convertorul de frecvență sau comutatorul de control al temperaturii, care se activează la 120 °C. Dimensiunile fizice ale produsului sunt 190 mm lățime, 570 mm înălțime și 180 mm adâncime, iar orificiile de montare pot fi poziționate cu ușurință conform desenelor dimensionale însoțitoare. Intervalul de temperatură de funcționare al rezistenței de frânare este de 0-50 °C, ceea ce permite utilizarea acesteia în diverse medii industriale, iar temperatura de depozitare este acceptabilă între -25 °C și 70 °C.
Schneider Electric Altivar Process ATV900 - VW3A7733 - date tehnice accesorii convertizor de frecvență
Caracteristici principale
Familia de produse: Altivar
Compatibilitate: Altivar Machine ATV320, Altivar Process ATV900, Altivar Machine ATV340
Tipul produsului: Rezistență de frânare
Valoare Ohm: 16 Ohm
Tensiune nominală de funcționare [Ue]: 24 V c.c., 250 V c.a.
Date suplimentare
Ciclu de încărcare:
- Sarcină ușoară (sarcină grea): frânare <0,8 s cu cuplu de frânare de 150% pe un ciclu de 40 s
- Sarcină ușoară (sarcină normală): frânare <0,8 s cu cuplu de frânare de 120 % pe un timp de ciclu de 40 s
- sarcină medie: frânare <4 s cu cuplu de frânare de 135 % pe un timp de ciclu de 40 s
- sarcină medie (sarcini grele): frânare <4 s cu cuplu de frânare de 165 % la un timp de ciclu de 40 s
Putere medie disponibilă: 1,1 kW la 50 °C
Conexiune electrică:
- Terminal, capacitate de conectare: <= 10 mm² / AWG 8 pentru unitate
- Terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 190 mm
Înălțime: 570 mm
Adâncime: 180 mm
Condiții de mediu
Grad de protecție IP: IP20
Temperatura aerului ambiant în timpul depozitării: -25...70 °C
Temperatura aerului ambiant în timpul funcționării: 0...50 °C
Instalare și cablare
Schema de cablare recomandată:
1 Pentru rezistența de frânare:
A1: Unitate de acționare sau unitate de frânare externă
A2: Rezistență de frânare
PA, PB: Magistrală CC
Cu 2 rezistențe de frânare:
A1: Unitate de acționare sau unitate de frânare externă
A2: Rezistență de frânare
PA, PB: Magistrală CC
