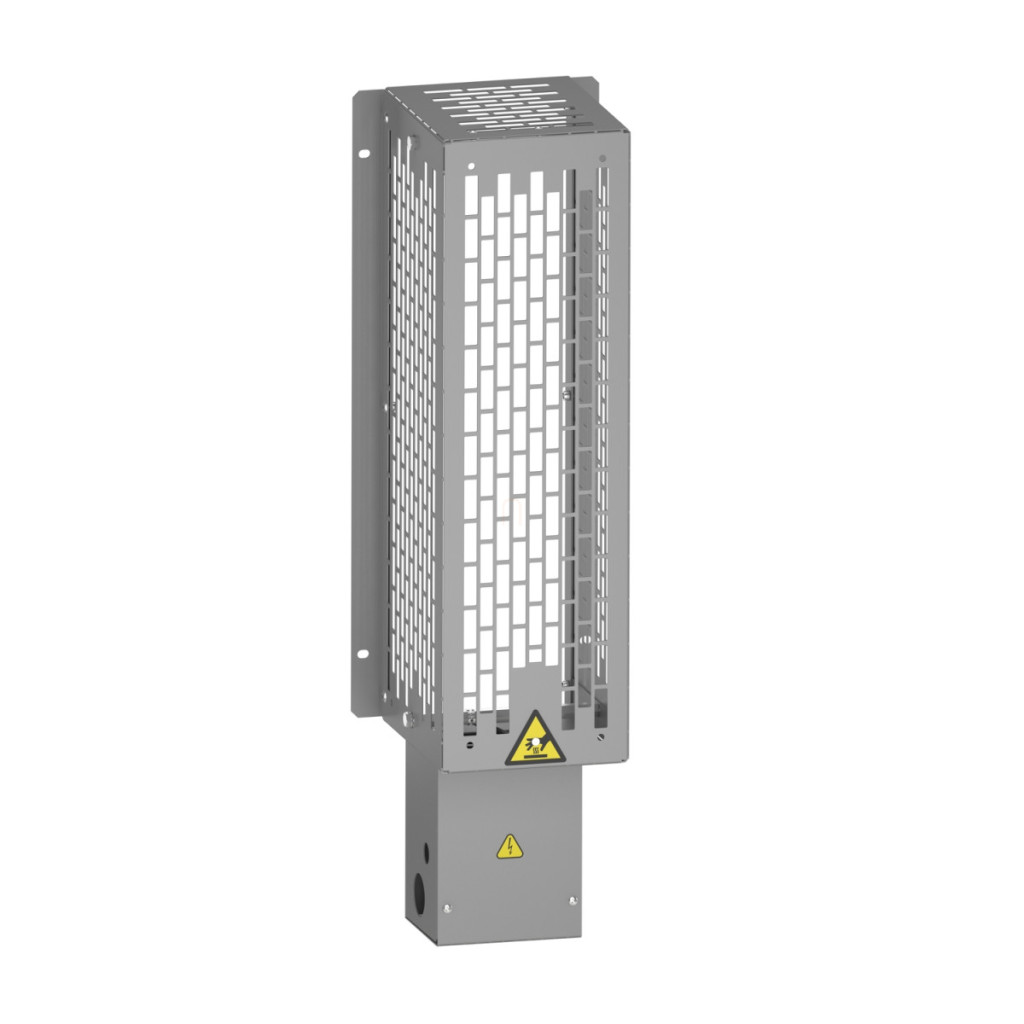

Rezistența de frânare Schneider Electric VW3A7734 este un dispozitiv de înaltă calitate conceput pentru aplicații industriale, completând perfect familia de convertoare de frecvență Altivar. Această rezistență de frânare de 10 ohmi, 1,1 kW are un grad de protecție IP20, fiind ideală pentru medii în care umiditatea extremă sau praful nu reprezintă o problemă, dar este concepută pentru utilizare industrială profesională. Rezistența de frânare VW3A7734 este compatibilă în special cu Altivar Process ATV900, Altivar Machine ATV320 și Altivar Machine ATV340. Produsul oferă o compatibilitate largă și poate fi utilizat cu o serie de variante diferite de putere și tensiune, cum ar fi ATV930 montat pe perete 37 kW 380...480 V, ATV930 montat pe perete 45 kW 380...480 V, ATV930 montat pe perete 11 kW 200...240 V, ATV950 montat pe perete 37 kW 380...480 V, ATV950 montat pe perete 45 kW 380...480 V, ATV340 30 kW 380...480 V, ATV340 37 kW 380...480 V și ATV320 7,5 kW 200...240 V. De asemenea, este compatibil cu convertoarele de frecvență ATV930 45 kW 500...690 V, ATV930 55 kW 500...690 V, ATV930 60 CP 600 V și ATV930 75 CP 600 V, fiind astfel adecvat pentru aproape orice aplicație industrială. Rezistența de frânare VW3A7734 poate fi utilizată pentru diferite cicluri de frânare: în modul de funcționare ușoară (sarcină grea) <0,8 s frânare cu cuplu de frânare de 150% pentru un timp de ciclu de 40 de secunde, în modul de funcționare ușoară (sarcină normală) <0,8 s frânare cu cuplu de frânare de 120% pentru un timp de ciclu de 40 de secunde, în modul de funcționare medie (sarcină normală) <4 s frânare cu un cuplu de frânare de 135% pentru un timp de ciclu de 40 de secunde și în modul de funcționare medie (sarcină grea) <4 s frânare cu un cuplu de frânare de 165% pentru un timp de ciclu de 40 de secunde. Puterea medie disponibilă este de 0,96 kW la 50 °C. Produsul este protejat termic, fie prin intermediul unității de acționare, fie prin intermediul unui comutator de control al temperaturii setat la 120 °C. Rezistența de frânare VW3A7734 este conectată electric printr-un terminal, cu o capacitate de conectare la unitatea de acționare de <= 35 mm² / AWG 3, în timp ce capacitatea de conectare a comutatorului de control al temperaturii este de <= 4 mm² / AWG 10. Rezistența de frânare are o tensiune nominală de funcționare de 24 V CC sau 250 V CA. Dimensiunile dispozitivului sunt bine gândite: are o lățime de 190 mm, o înălțime de 640 mm și o adâncime de 180 mm, cu o greutate netă de numai 4,3 kg, ceea ce îl face ușor de instalat în spațiul disponibil. Pe baza desenelor de instalare, produsul este ușor de instalat, iar distanțele necesare sunt clar definite pentru a asigura funcționarea corectă. Intervalul de temperatură de funcționare al produsului este de 0...50 °C, în timp ce temperatura de depozitare este de -25...70 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu.
Rezistență de frânare Altivar VW3A7734 date tehnice
Caracteristici principale
Familia de produse: Altivar
Compatibilitate: Altivar Process ATV900, Altivar Machine ATV320, Altivar Machine ATV340
Tipul produsului: Rezistență de frânare
Valoare ohmică: 10 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Produse compatibile
Variator de viteză ATV930 montat pe perete 37 kW 380...480 V ciclu ușor
Variator de viteză ATV930 montat pe perete 45 kW 380...480 V ciclu ușor
Variator de viteză ATV930 montat pe perete 11 kW 200...240 V ciclu ușor
Variator de viteză ATV950 montat pe perete 37 kW 380...480 V ciclu ușor
Variator de viteză ATV950 montat pe perete 45 kW 380...480 V ciclu ușor
Variator de viteză ATV930 montat pe perete 11 kW 200...240 V ciclu mediu
Variator de viteză ATV340 30 kW 380...480 V ciclu ușor
Variator de viteză ATV340 37 kW 380...480 V ciclu ușor
Variator de viteză ATV320 7,5 kW 200...240 V
Variator de viteză ATV930 45 kW 500...690 V ciclu ușor
Variator de viteză ATV930 55 kW 500...690 V ciclu ușor
Variator de viteză ATV930 60 CP 600 V ciclu ușor
Variator de viteză ATV930 75 CP 600 V ciclu ușor
Cicluri de încărcare
Ciclu ușor (sarcină grea): <0,8 s frânare cu cuplu de frânare de 150% pentru un timp de ciclu de 40 s
Ciclu ușor (sarcină normală): <0,8 s frânare cu cuplu de frânare de 120% pentru un timp de ciclu de 40 s
Ciclu mediu (sarcină normală): <4 s frânare cu un cuplu de frânare de 135% pentru un timp de ciclu de 40 s
Ciclu mediu (sarcină grea): <4 s frânare cu cuplu de frânare de 165% pentru un timp de ciclu de 40 s
Parametri tehnici
Putere medie disponibilă: 0,96 kW la 50 °C
Conexiune electrică: terminal, capacitate de conectare: <= 35 mm² / AWG 3 pentru acționare
terminal, capacitate de conectare: <= 4 mm² / AWG 10 pentru comutatorul de control al temperaturii
Tip de protecție: Protecție termică prin acționare sau prin comutatorul de control al temperaturii la 120 °C
Lățime: 190 mm
Înălțime: 640 mm
Adâncime: 180 mm
Caracteristici de mediu
Clasă de protecție IP: IP20
Temperatură ambiantă pentru depozitare: -25…70 °C
Temperatura ambiantă pentru funcționare: 0…50 °C
