Proiectată pentru gama de convertizoare de frecvență Altivar, rezistența de frânare VW3A7735 oferă o soluție optimă pentru absorbția și transformarea energiei de frânare a acționărilor electrice în căldură. Această unitate, cu o valoare de rezistență de 8 ohmi, este deosebit de utilă în aplicații care necesită decelerarea și oprirea frecventă a motorului, sporind astfel eficiența și fiabilitatea sistemului de acționare. Rezistența de frânare VW3A7735 a fost dezvoltată special pentru a fi utilizată cu familiile de convertoare de frecvență Altivar Process ATV900, Altivar Machine ATV340 și Altivar Machine ATV320. Dispozitivul este compatibil cu diferite puteri nominale, inclusiv modelele ATV930 de 55 kW și 15 kW montate pe perete, modelul ATV950 de 55 kW montat pe perete și modelele ATV340 de 45 kW și ATV320 de 11 kW. Rezistența de frânare funcționează la o tensiune nominală de 24 V c.c. sau 250 V c.a., ceea ce permite adaptarea flexibilă la diferite configurații de sistem. Rezistența de frânare este proiectată pentru diferite cicluri de încărcare: în condiții de funcționare ușoară (condiții de funcționare grele) pentru timpi de frânare mai mici de 0,8 secunde, oferă un cuplu de frânare de 150%, iar în condiții normale de funcționare pentru un ciclu de 40 de secunde, oferă un cuplu de frânare de 120%. În condiții de utilizare medie (normală) pentru frânări mai scurte de 4 secunde, poate furniza un cuplu de frânare de 135%, iar în condiții de utilizare intensă, un cuplu de frânare de 165%, tot într-un ciclu de 40 de secunde. Dispozitivul poate absorbi o putere medie de 1,1 kW la o temperatură ambiantă de 50 °C, ceea ce asigură performanțe excelente cu o disipare adecvată a căldurii. Protecția termică este asigurată de unitatea de acționare sau de comutatorul de control al temperaturii, care se activează la 120 °C, asigurând funcționarea în siguranță a dispozitivului. Rezistența de frânare VW3A7735 are protecție IP20, care asigură o protecție adecvată la atingere, permițând în același timp o ventilație corespunzătoare. În timpul asamblării și instalării, trebuie să se acorde atenție pentru a asigura un spațiu adecvat: trebuie să se asigure un spațiu liber de cel puțin 100 mm (3,93 inci) pe toate laturile și trebuie menținută o distanță minimă de 50 mm (1,97 inci) deasupra și sub dispozitiv pentru a asigura un flux de aer adecvat. Dimensiunile rezistenței de frânare – 190 mm lățime, 640 mm înălțime și 180 mm adâncime – permit instalarea compactă în diverse dulapuri de comandă sau unități de mașini. Pentru conectarea electrică la unitate, se poate utiliza un cablu cu secțiune maximă de 35 mm² / AWG 3 pentru acționare și maximum 4 mm² / AWG 10 pentru comutatorul de control al temperaturii. Produsul are o temperatură de funcționare cuprinsă între 0 și 50 °C și o temperatură de depozitare cuprinsă între -25 și 70 °C, fiind astfel adecvat pentru utilizarea în majoritatea mediilor industriale.

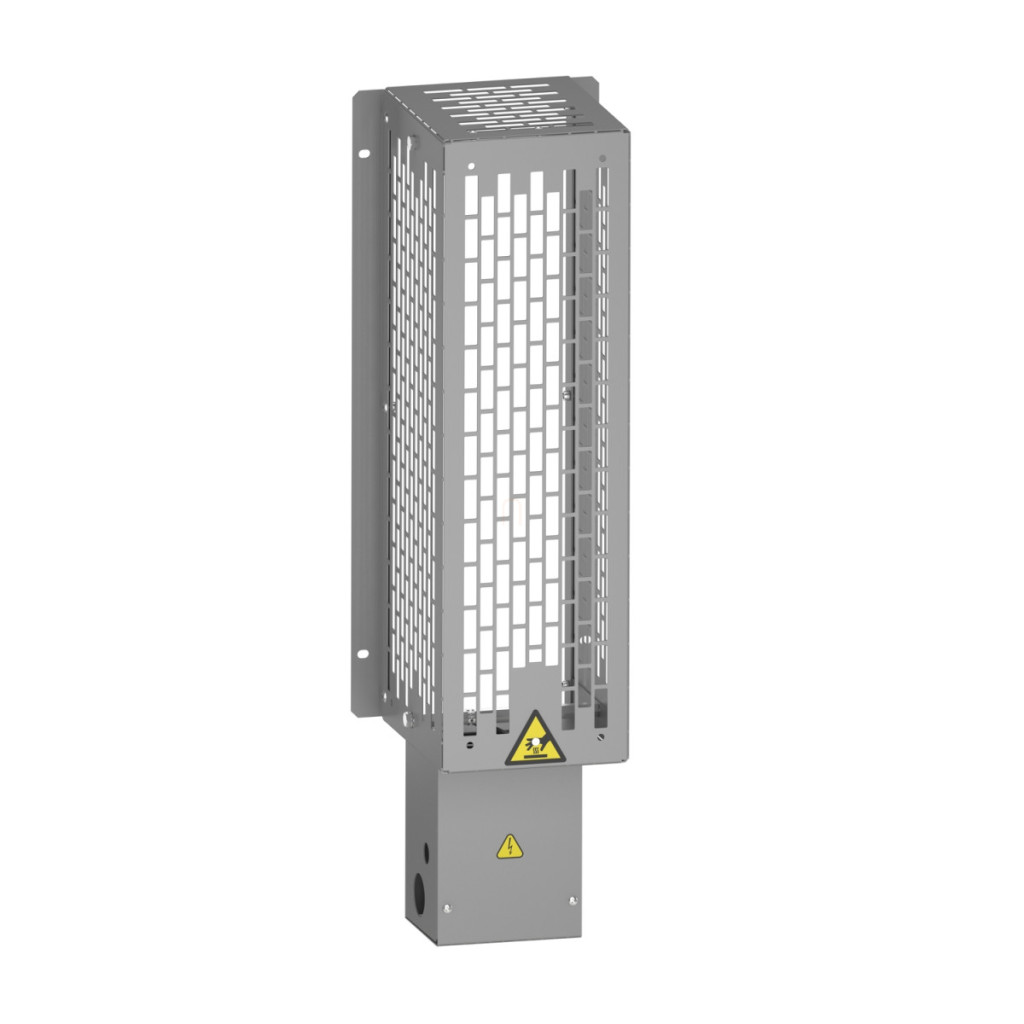

Schneider Electric Altivar Process ATV900 - VW3A7735 - accesoriu pentru convertizor de frecvență, rezistență de frânare pentru convertizoare de frecvență ATV320 - ATV340 - ATV900, 8 Ohm, 1,1 kW, IP20 date tehnice
Caracteristici principale
Tip produs: Rezistență de frânare
Familia de produse: Altivar
Familii de produse compatibile: Altivar Process ATV900, Altivar Machine ATV340, Altivar Machine ATV320
Valoare ohmi: 8 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Compatibilitate produs
Variator de viteză ATV930 montat pe perete 55 kW 380...480 V sarcină ușoară
Variator de viteză ATV930 montat pe perete 15 kW 200...240 V sarcină ușoară
Variator de viteză ATV950 montat pe perete 55 kW 380...480 V pentru sarcini ușoare
Variator de viteză ATV930 montat pe perete 15 kW 200...240 V pentru sarcini medii
Variator de viteză ATV340 45 kW 380...480 V pentru sarcini ușoare
Variator de viteză ATV320 11 kW 200...240 V
Cicluri de funcționare
Serviciu ușor (serviciu greu): <0,8 s frânare cu cuplu de frânare de 150% pentru un ciclu de 40 s
Serviciu ușor (serviciu normal): <0,8 s frânare cu cuplu de frânare de 120% pentru un ciclu de 40 s
Serviciu mediu: <4 s frânare cu cuplu de frânare de 135% pentru un ciclu de 40 s
Serviciu mediu (serviciu intens): Frânare <4 s cu un cuplu de frânare de 165% pentru un ciclu de 40 s
Caracteristici de performanță și protecție
Putere medie disponibilă: 1,1 kW la 50 °C
Tip de protecție: Protecție termică prin comutator de control al temperaturii sau al acționării la 120 °C
Grad de protecție IP: IP20
Conexiune electrică
Terminal, capacitate de conectare: <= 35 mm² / AWG 3 pentru acționare
Terminal, capacitate de conectare: <= 4 mm² / AWG 10 pentru comutatorul de control al temperaturii
Dimensiuni și greutate
Lățime: 190 mm
Înălțime: 640 mm
Adâncime: 180 mm
Caracteristici de mediu
Temperatura aerului ambiant de depozitare: -25...70 °C Temperatura aerului ambiant de funcționare: 0...50 °C
