Rezistența de frânare VW3A7736, proiectată pentru familiile de convertoare de frecvență Schneider Electric Altivar, oferă o soluție excelentă pentru frânarea dinamică în sistemele de acționare cu convertor de frecvență. Această rezistență de 5 ohmi oferă o putere medie de 1,9 kW la o temperatură ambiantă de 50 °C și are un grad de protecție IP23, fiind potrivită pentru utilizarea în medii industriale. Rezistența de frânare VW3A7736 a fost dezvoltată special pentru Altivar Machine ATV320, Altivar Process ATV900 și Altivar Machine ATV340. Este compatibilă cu o gamă largă de variante, inclusiv seriile ATV930 și ATV950 montate pe perete, precum și variante cu puteri nominale și niveluri de tensiune diferite. Este potrivită, printre altele, pentru ATV930 montat pe perete 75 kW și 90 kW 380...480 V pentru sarcini ușoare, ATV950 montat pe perete 75 kW și 90 kW 380...480 V pentru sarcini ușoare și ATV340 55 kW și 75 kW 380...480 V cu ciclu ușor. Poate fi utilizat și cu convertoarele de frecvență ATV320 15 kW 200...240 V, ATV930 75 kW și 90 kW 500...690 V cu ciclu ușor și ATV930 100 CP 600 V cu ciclu ușor. Rezistența de frânare poate fi optimizată pentru diferite cicluri de încărcare. Pentru aplicații ușoare (sarcină grea), asigură frânarea în mai puțin de 0,8 secunde cu un cuplu de frânare de 150% într-un ciclu de 40 de secunde. Pentru aplicații cu sarcină ușoară (sarcină normală), asigură frânare în mai puțin de 0,8 secunde, cu un cuplu de frânare de 120% într-un ciclu de 40 de secunde. În aplicații de sarcină medie (sarcină normală), asigură frânarea în mai puțin de 4 secunde cu un cuplu de frânare de 135% într-un ciclu de 40 de secunde, În timp ce pentru aplicații de sarcină medie (sarcină grea), asigură frânare în mai puțin de 4 secunde cu un cuplu de frânare de 165% într-un ciclu de 40 de secunde. Această configurabilitate flexibilă permite utilizarea optimă a rezistenței de frânare într-o varietate de aplicații. Proiectarea tehnică a rezistenței de frânare VW3A7736 asigură un nivel ridicat de protecție. Protecția termică este asigurată prin convertorul de frecvență sau un comutator de control al temperaturii care se activează la 120 °C. Conexiunea electrică se realizează prin terminale cu o capacitate de conectare de ≤ 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii și un cablu cu tijă M10 la unitate. Intervalul de temperatură de funcționare al dispozitivului este de 0...50 °C, iar intervalul de temperatură de depozitare este de -25...70 °C. Dimensiunile sale sunt de 540 mm lățime, 485 mm înălțime și 450 mm adâncime, cu o greutate netă de 18 kg. În timpul instalării, trebuie menținută o distanță minimă de 500 mm (19,7 inci) în toate direcțiile pentru a asigura o ventilație adecvată. Produsul poate fi utilizat cu cablaj standard sau paralel, așa cum se arată în schema de cablare.

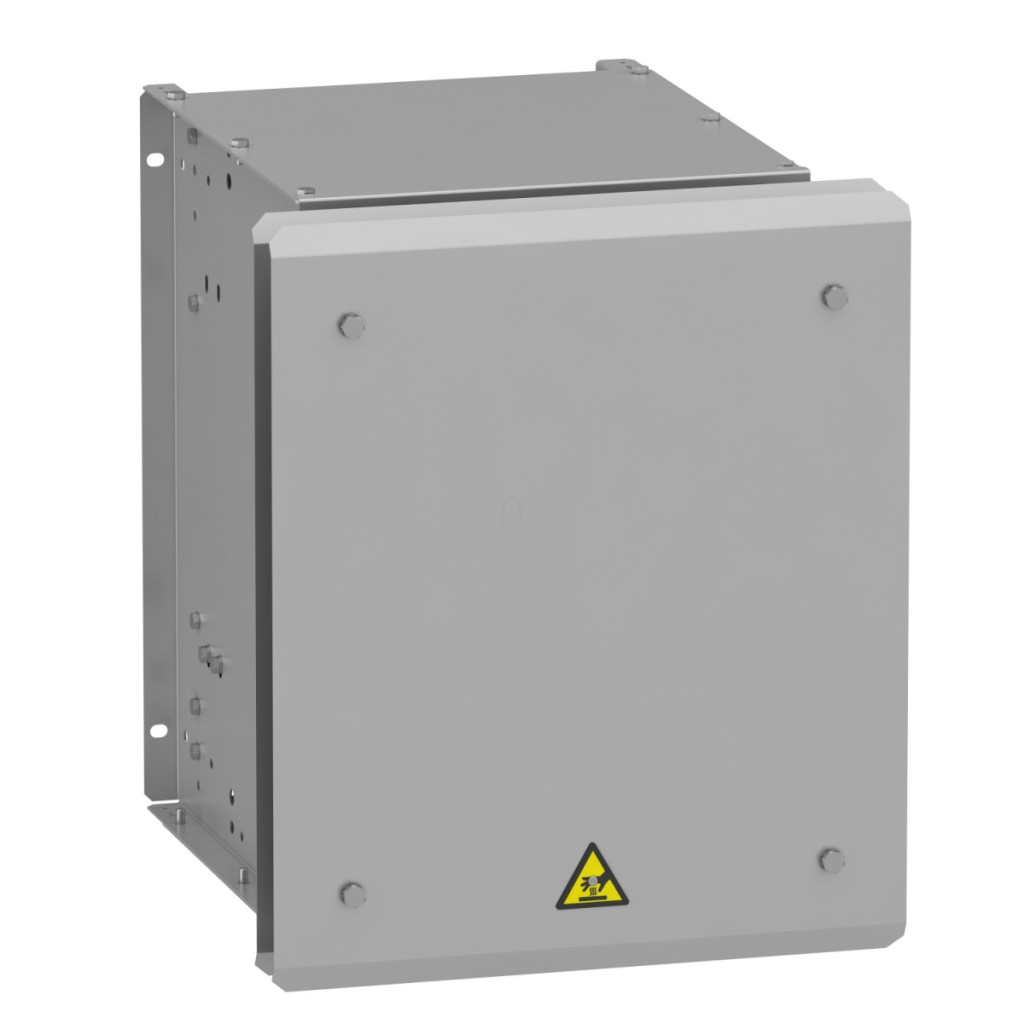

Schneider Electric Altivar Process ATV900 - VW3A7736 - accesoriu pentru convertizor de frecvență, rezistență de frânare pentru convertizoare de frecvență ATV320 - ATV340 - ATV900, 5 Ohm, 1,9 kW, IP23 date tehnice
Caracteristici principale
Tipul produsului: Rezistență de frânare
Familia de produse: Altivar
Compatibilitate: Altivar Machine ATV320, Altivar Process ATV900, Altivar Machine ATV340
Valoare ohmică: 5 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Dispozitive compatibile
Compatibil cu multe versiuni ATV930, ATV950, ATV340 și ATV320, inclusiv:
- ATV930 montat pe perete 75 kW și 90 kW 380...480 V model pentru sarcini ușoare
- ATV930 montat pe perete 18,5 kW și 22 kW 200...240 V model pentru sarcini ușoare
- ATV950 montat pe perete 75 kW și 90 kW 380...480 V cu sarcină ușoară
- ATV930 montat pe perete 18,5 kW și 22 kW 200...240 V cu sarcină medie
- ATV340 55 kW și 75 kW 380...480 V model pentru sarcini ușoare
- ATV320 15 kW 200...240 V model
- ATV930 75 kW și 90 kW 500...690 V model pentru sarcini ușoare
- ATV930 100 CP 600 V model pentru sarcini ușoare
Caracteristici de performanță
Putere medie disponibilă: 1,9 kW la 50 °C
Cicluri de funcționare:
- Sarcină ușoară (sarcină grea): <0,8 s frânare cu cuplu de frânare de 150% într-un ciclu de 40 s
- Sarcină ușoară (sarcină normală): frânare <0,8 s cu cuplu de frânare de 120% într-un ciclu de 40 s
- ciclu mediu (sarcină normală): frânare <4 s cu cuplu de frânare de 135% într-un ciclu de 40 s
- ciclu mediu (sarcină mare): <4 s frânare cu cuplu de frânare de 165% într-un ciclu de 40 s
Conexiuni electrice
Tipul conexiunii electrice: terminal, capacitate de conectare: ≤ 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii
Sârmă cu tijă M10 pentru acționare
Tip de protecție: Protecție termică prin convertor de frecvență sau comutator de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 540 mm
Înălțime: 485 mm
Adâncime: 450 mm
Greutate netă: 18 kg
Parametri de mediu
Grad de protecție IP: IP23
Temperatura ambiantă de depozitare: -25...70 °C
Temperatură ambiantă de funcționare: 0...50 °C
Informații privind instalarea și cablarea
Distanțe de instalare: Minim 500 mm (19,7 inci) în toate direcțiile
Produsul poate fi utilizat cu cabluri standard sau paralele.
