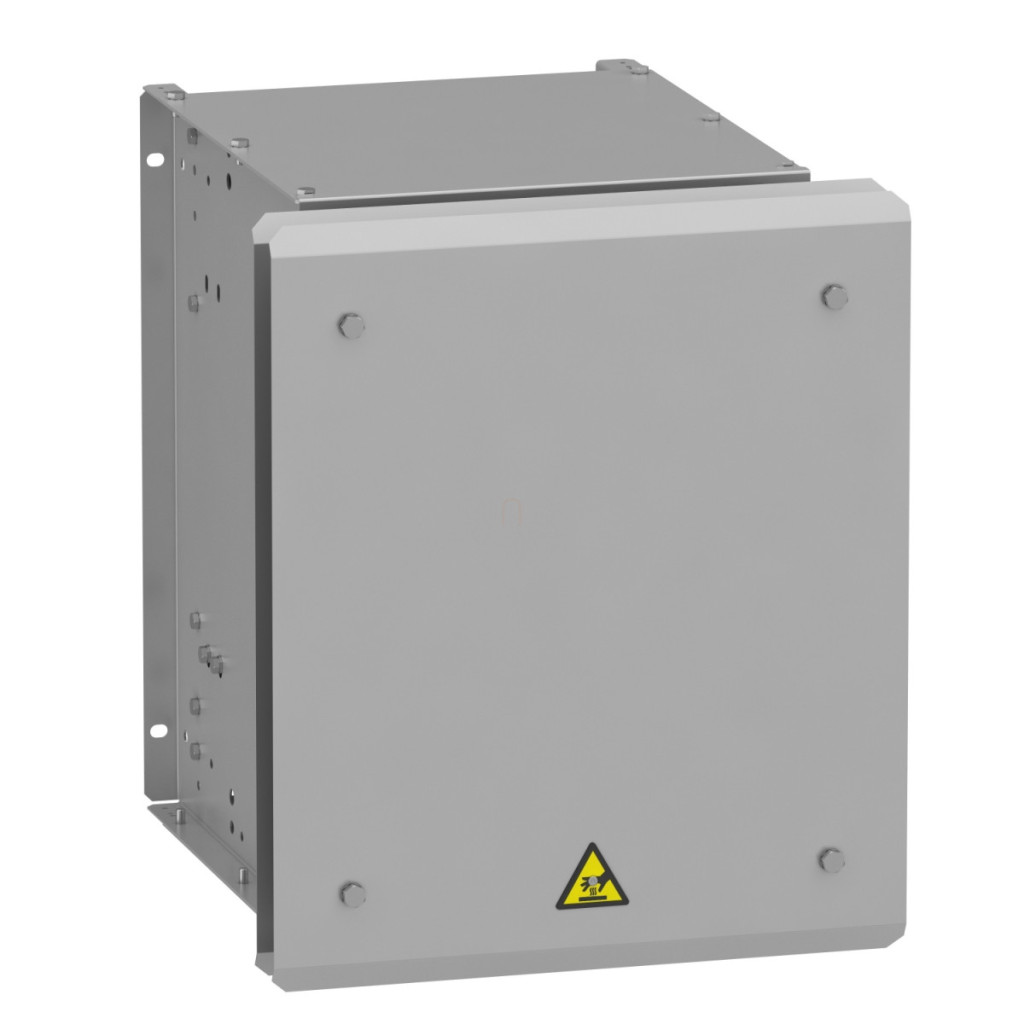

Rezistența de frânare Schneider Electric VW3A7737 este un accesoriu esențial pentru familia de convertoare de frecvență Altivar Process ATV900, permițând disiparea și conversia eficientă a energiei generate în timpul frânării motorului. Cu o valoare de rezistență de 2,5 Ohm și o putere medie de 3,2 kW, această rezistență de frânare este alegerea perfectă pentru aplicații de mare putere în care se generează cantități semnificative de energie în timpul ciclurilor de frânare, care trebuie gestionate în siguranță pentru a proteja convertorul de frecvență. Rezistența de frânare cu protecție IP23 este compatibilă cu o serie de convertoare de frecvență Altivar Process ATV930 montate pe perete, inclusiv modele cu 110 kW, 132 kW, 160 kW și 310 kW pentru tensiune de alimentare de 380-480 V în condiții de utilizare ușoară, precum și modelele de 30 kW, 37 kW și 45 kW pentru tensiune de alimentare de 200-240 V atât în condiții de utilizare ușoară, cât și medie. Rezistența de frânare VW3A7737 este proiectată pentru diferite cicluri de frânare: pentru aplicații cu sarcină grea, permite frânarea timp de <0,8 secunde cu un cuplu de frânare de 150% pe un ciclu de 40 de secunde; pentru aplicații cu sarcină normală, permite frânarea timp de <0,8 secunde cu un cuplu de frânare de 120% pe un ciclu de 40 de secunde; pentru cicluri de lucru medii, <4 secunde de frânare cu un cuplu de frânare de 135% pe un ciclu de 40 de secunde, iar pentru cicluri de lucru medii, <4 secunde de frânare cu un cuplu de frânare de 165% pe un ciclu de 40 de secunde. Produsul are parametri tehnici remarcabili, inclusiv o tensiune nominală de funcționare de 24 V CC / 250 V CA și o putere medie disponibilă de 3,2 kW la 50 °C. Conexiunea electrică pentru comutatorul de control al temperaturii se realizează prin terminale cu o capacitate de conectare de până la 2,5 mm² / AWG 12, în timp ce unitatea de acționare oferă o conexiune prin cablu M12. Produsul este protejat de o protecție termică, care este implementată prin unitatea de acționare sau comutatorul de control al temperaturii de 120 °C. În ceea ce privește dimensiunile fizice, rezistența de frânare are o lățime de 540 mm, o înălțime de 485 mm și o adâncime de 450 mm. La instalarea rezistenței de frânare, este important să se țină seama de condițiile specifice de mediu. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între 0 și 50 °C și trebuie depozitat la temperaturi cuprinse între -25 și 70 °C. Pentru a asigura funcționarea corectă, respectați distanțele minime în timpul instalării, care sunt de cel puțin 500 mm (19,7 inci) în toate direcțiile. Schema electrică din documentație servește ca ghid pentru conectarea rezistenței de frânare VW3A7737, acoperind atât aplicațiile cu o singură rezistență de frânare, cât și cele cu două rezistențe de frânare. Diagramele indică punctele de conectare A1 (unitate de acționare sau unitate de frânare externă), A2 (rezistență de frânare) și PA și PB (bus DC), facilitând instalarea profesională.
Schneider Electric Altivar Process ATV900 - VW3A7737 - accesoriu pentru convertizor de frecvență, rezistență de frânare pentru convertizorul de frecvență ATV900 date tehnice
Caracteristici principale
Familia de produse: Altivar
Compatibilitate: Altivar Process ATV900
Tip produs: Rezistență de frânare
Valoare ohmică: 2,5 ohmi
Tensiune nominală de funcționare [Ue]: 24 V c.c., 250 V c.a.
Compatibilitate
Produse compatibile: Convertizoare de frecvență ATV930 montate pe perete, în diverse intervale de putere:
- ATV930 montat pe perete 110 kW 380...480 V ciclu de funcționare ușor
- ATV930 montat pe perete 132 kW 380...480 V ciclu de funcționare ușor
- ATV930 montat pe perete 160 kW 380...480 V pentru sarcini ușoare
- ATV930 montat pe perete 30 kW 200...240 V pentru sarcini ușoare
- ATV930 montat pe perete 37 kW 200...240 V ciclu ușor
- ATV930 montat pe perete 45 kW 200...240 V ciclu ușor
- ATV930 montat pe perete 30 kW 200...240 V ciclu mediu
- ATV930 montat pe perete 37 kW 200...240 V ciclu mediu
- ATV930 montat pe perete 45 kW 200...240 V ciclu mediu
- ATV930 montat pe perete 310 kW 380...480 V sarcină ușoară (2 per acționare)
Cicluri de funcționare
Sarcina ușoară (sarcina grea): <0,8 s frânare cu cuplu de frânare de 150% pentru un ciclu de 40 s
Sarcina ușoară (sarcina normală): <0,8 s frânare cu cuplu de frânare de 120% pentru un ciclu de 40 s
Ciclu mediu (cicluri normale): <4 s frânare cu cuplu de frânare de 135% pentru un ciclu de 40 s
Ciclu mediu (cicluri intense): Frânare <4 s cu un cuplu de frânare de 165% pentru un ciclu de 40 s
Performanță
Putere medie disponibilă: 3,2 kW la 50 °C
Conexiune electrică
Terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii
Conexiune cablu M12 pentru acționare
Protecție
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Dimensiuni fizice
Lățime: 540 mm
Înălțime: 485 mm
Adâncime: 450 mm
Greutate netă: 21 kg
Condiții de mediu
Grad de protecție IP: IP23
Temperatură ambiantă de depozitare: -25...70 °C
Temperatură ambiantă de funcționare: 0...50 °C
Dimensiuni detaliate
Dimensiuni în mm:
A: 330, B: 485, C: 485, A1: 310, C1: 380, A2: 450, C2: 540, Ø: 9 x 12
Dimensiuni în inci:
A: 12,99, B: 19,09, C: 19,09, A1: 12,20, C1: 14,96, A2: 17,71, C2: 21,26, Ø: 0,35 x 0,47
Instalare și distanțe
Distanța minimă în toate direcțiile: >= 500 mm / >= 19,7 inci
