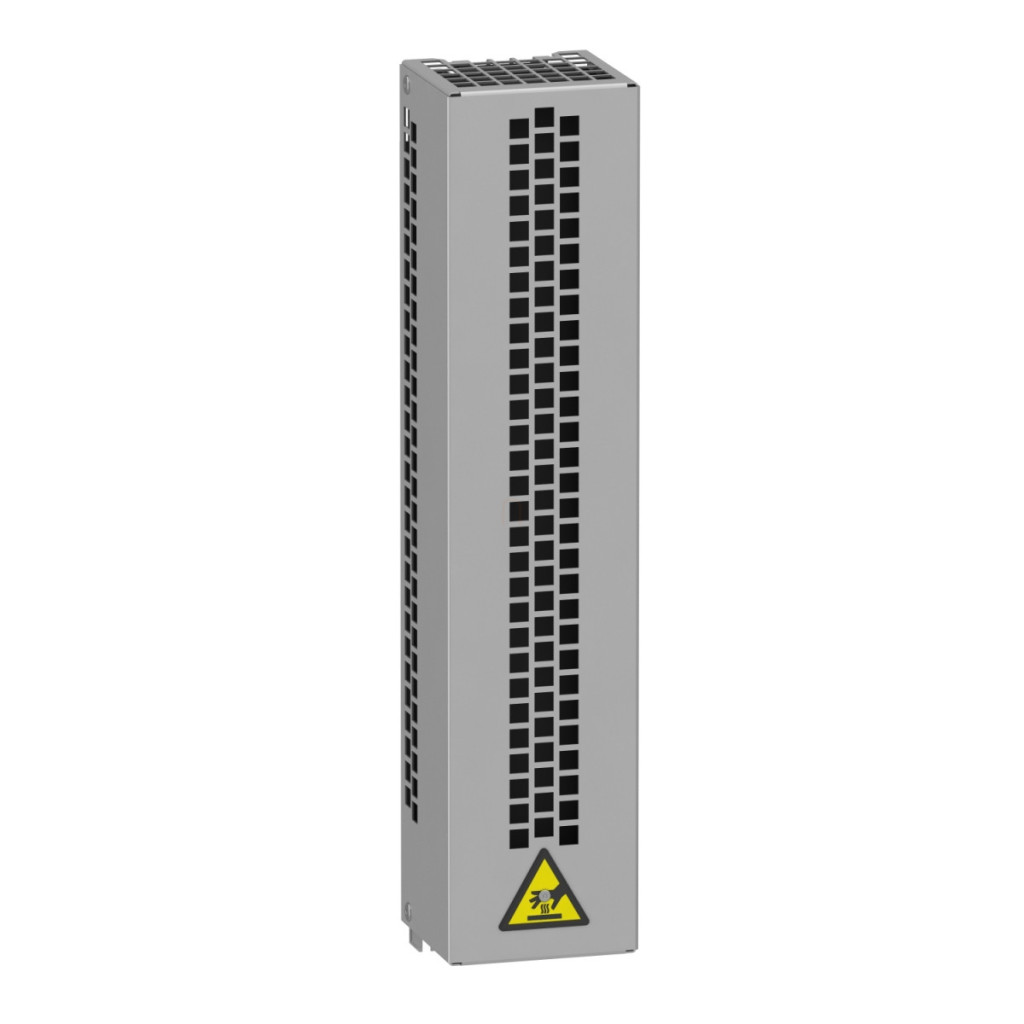

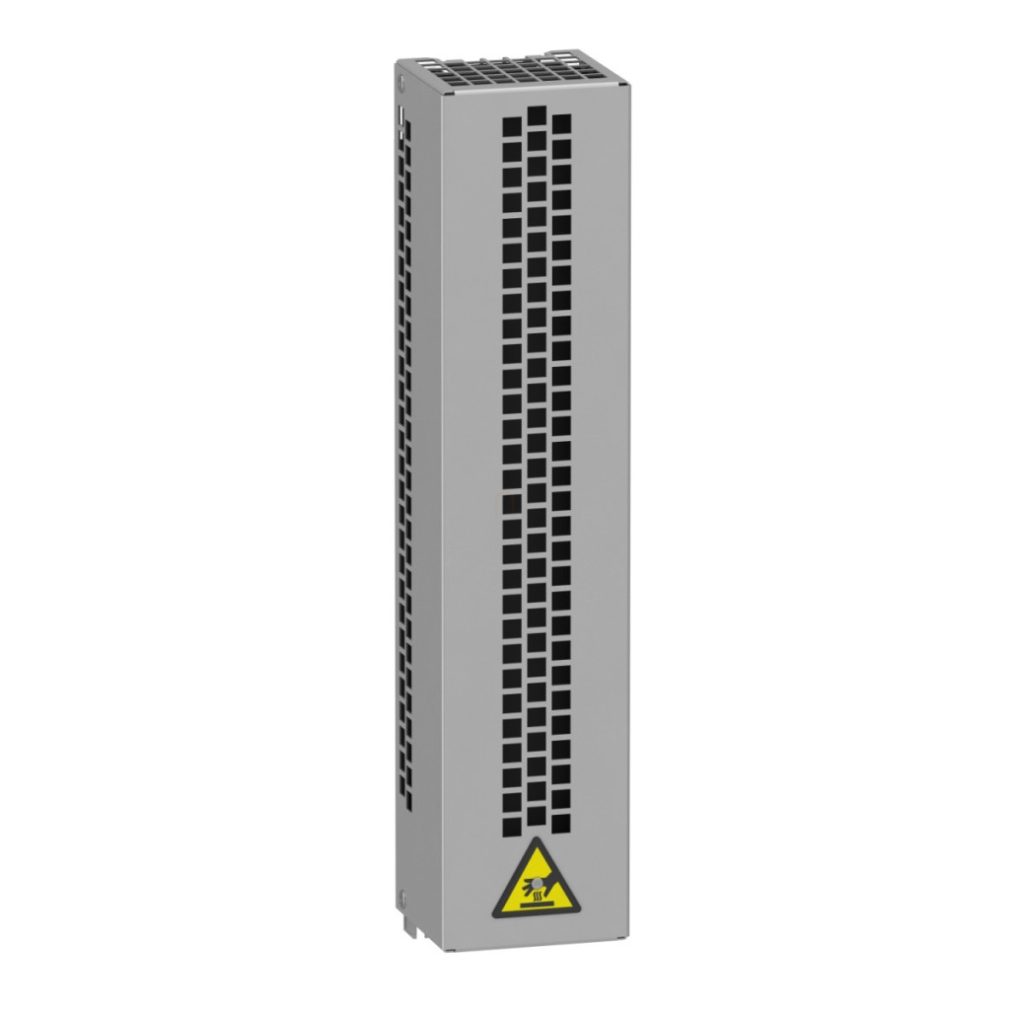

Rezistența de frânare Schneider Electric VW3A7740 oferă o soluție eficientă pentru disiparea energiei de frânare în convertoarele de frecvență Altivar Process ATV900 și Altivar Machine ATV340. Acest dispozitiv de 100 ohmi, cu clasă de protecție IP20, este perfect adaptat cerințelor de frânare din mediile industriale moderne, suportând o putere de 0,26 kW la o temperatură ambiantă de 50 °C. Rezistența de frânare VW3A7740 are un spectru larg de compatibilitate și poate fi utilizată cu multe tipuri de convertizoare de frecvență Altivar. Este alegerea ideală pentru versiunile montate pe perete ATV930 și ATV950 în gama de putere de 2,2 kW, 3 kW și 4 kW la 380...480 V, pentru aplicații de sarcină medie. Este, de asemenea, compatibilă cu versiunea ATV930 montată pe perete de 0,75 kW 200...240 V pentru aplicații de sarcină grea. Seria ATV340 poate fi utilizată în gamele de putere de 1,5 kW, 2,2 kW și 3 kW la 380...480 V pentru aplicații de sarcină medie. În plus, ATV930 funcționează cu versiuni de 4 kW și 5,5 kW 500...690 V, precum și cu versiuni de 5 CP și 7,5 CP 600 V pentru sarcini medii. Produsul poate fi optimizat pentru diferite cicluri de încărcare. Pentru aplicații cu sarcină mare, acesta permite frânarea în <54 de secunde cu un cuplu de frânare de 100% într-un ciclu de 120 de secunde. Pentru aplicații cu sarcină medie (sarcină normală), acesta asigură frânarea în <4 secunde cu un cuplu de frânare de 135% într-un ciclu de 40 de secunde. Pentru aplicații de sarcină medie (sarcină grea), permite, de asemenea, frânarea în <4 secunde, dar cu un cuplu de frânare de 165%, tot într-un ciclu de 40 de secunde. Pentru aplicații de sarcină mare (încărcare mare), garantează frânarea în <6 secunde cu un cuplu de frânare de 165% într-un ciclu de 120 de secunde. Această versatilitate permite rezistenței de frânare să funcționeze eficient într-o varietate de aplicații. Rezistența de frânare VW3A7740 este conectată electric la unitate printr-un terminal cu o capacitate de conectare de <= 10 mm² / AWG 8. Protecția termică a produsului este asigurată de unitate. Are o lățime de 105 mm, o înălțime de 465 mm și o adâncime de 100 mm, oferind performanțe eficiente în ciuda designului său compact. Dispozitivul are un grad de protecție IP20, ceea ce îl face potrivit pentru utilizarea în interior. Intervalul său de temperatură de depozitare este de -25...70 °C, în timp ce intervalul de temperatură de funcționare este de 0...50 °C, asigurând utilizabilitatea într-o gamă largă de condiții de mediu.
Schneider Electric Altivar Process ATV900 - VW3A7740 - accesoriu pentru convertizor de frecvență, rezistență de frânare ATV340 - pentru convertizoare de frecvență 900, 100 Ohm, 0,26 kW, IP20 date tehnice
Caracteristici principale
Compatibilitate tip: Altivar Process ATV900, Altivar Machine ATV340
Tipul produsului: Rezistență de frânare
Valoare ohmică: 100 Ohm
Compatibilitate produs
Versiuni montate pe perete ATV930: 2,2 kW, 3 kW, 4 kW 380...480 V sarcină medie
Versiuni ATV950 montate pe perete: 2,2 kW, 3 kW, 4 kW 380...480 V sarcină medie
ATV930 montat pe perete: 0,75 kW 200...240 V ciclu de funcționare intens
ATV340: 1,5 kW, 2,2 kW, 3 kW 380...480 V ciclu de funcționare mediu
ATV930: 4 kW, 5,5 kW 500...690 V sarcină medie
ATV930: 5 CP, 7,5 CP 600 V sarcină medie
Ciclu de încărcare
Sarcini grele (încărcătură grea): <54 s frânare cu cuplu de frânare 100% într-un ciclu de 120 s
Ciclu mediu (sarcină normală): <4 s frânare cu cuplu de frânare de 135% într-un ciclu de 40 s
Ciclu mediu (sarcină grea): <4 s frânare cu cuplu de frânare de 165% într-un ciclu de 40 s
Ciclu greu (sarcină grea): <6 s frânare cu cuplu de frânare de 165 % într-un ciclu de 120 s
Caracteristici electrice
Putere medie disponibilă: 0,26 kW la 50 °C
Conexiune electrică: terminal, capacitate de conectare: <= 10 mm² / AWG 8 la unitate
Tip de protecție: Protecție termică prin unitate
Caracteristici fizice
Lățime: 105 mm
Înălțime: 465 mm
Adâncime: 100 mm
Condiții de mediu
Clasă de protecție IP: IP20
Temperatură ambiantă de depozitare: -25...70 °C
Temperatură de funcționare ambiantă: 0...50 °C
Desene dimensionale
Dimensiuni în mm:
A: 105, B: 100, C: 465, A1: 72, C1: 436, Ø: 4,5
Dimensiuni în inci:
A: 4,13, B: 3,94, C: 18,31, A1: 2,83, C1: 17,16, Ø: 0,18
