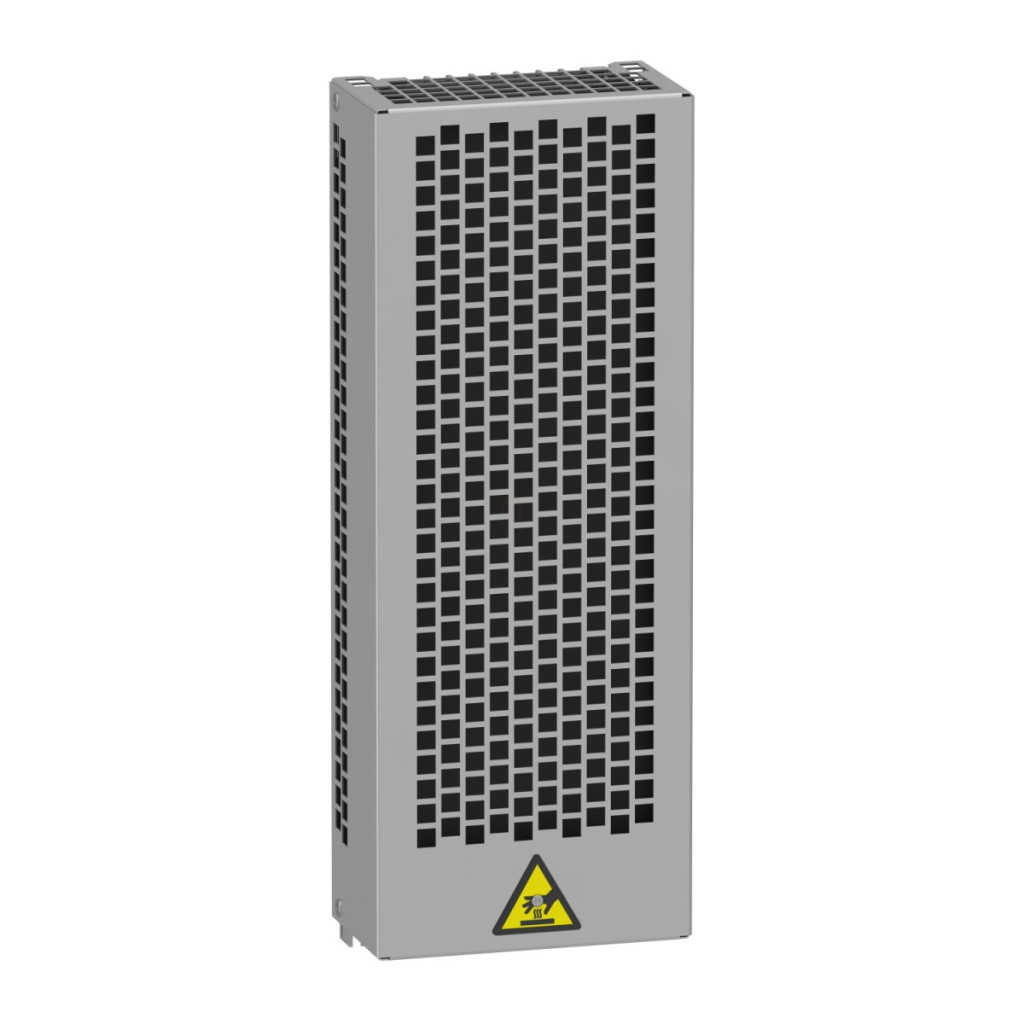

Rezistența de frânare Schneider Electric VW3A7741 este un accesoriu de înaltă calitate, conceput special pentru familiile de convertizoare de frecvență Altivar Process ATV900 și Altivar Machine ATV340. Această unitate de 60 Ohm, 0,5 kW oferă o soluție optimă pentru aplicații în care este necesară disiparea eficientă și conversia energiei de frânare a motorului în căldură. Rezistența de frânare VW3A7741 este compatibilă cu o gamă largă de convertoare de frecvență Schneider Electric, inclusiv modelele ATV930 și ATV950 montate pe perete în diferite categorii de putere (de la 1,5 kW la 11 kW) și versiunile de 4 kW și 5,5 kW ale seriei ATV340. Dispozitivul poate fi utilizat cu acționări care funcționează în diferite intervale de tensiune: sisteme de 200-240 V, 380-480 V, 500-690 V și 600 V. Rezistența de frânare poate fi utilizată în diferite cicluri de încărcare: suportă funcționarea normală și intensă cu ciclu mediu, precum și funcționarea intensă cu sarcini mari. Aceste cicluri sunt definite cu precizie în ceea ce privește durata frânării, cuplul de frânare și durata totală a ciclului, facilitând selectarea aplicației adecvate. Rezistența de frânare VW3A7741 are o putere medie disponibilă de 0,5 kW până la o temperatură ambiantă de 50 °C, asigurând o funcționare fiabilă în medii industriale. Conexiunea electrică se realizează prin blocuri terminale care acceptă cabluri cu o secțiune maximă de 10 mm²/AWG 8 pentru conectarea la convertorul de frecvență. În ceea ce privește funcțiile de protecție, protecția termică a rezistenței de frânare este asigurată de convertizorul de frecvență însuși, ceea ce simplifică instalarea și sporește siguranța. Cu un grad de protecție IP20, rezistența de frânare îndeplinește cerințele aplicațiilor industriale, în timp ce dimensiunile sale compacte (175 mm lățime, 465 mm înălțime, 100 mm adâncime) facilitează instalarea într-o varietate de medii. Rezistența de frânare VW3A7741 are o temperatură de funcționare cuprinsă între 0 și 50 °C și o temperatură de depozitare cuprinsă între -25 și 70 °C, ceea ce permite o gamă largă de aplicații în diferite condiții climatice. Ghidul de instalare oferă instrucțiuni clare pentru amplasarea corectă și distanțele minime necesare (cel puțin 50 mm/1,97 inci și 100 mm/3,93 inci în toate direcțiile). Schemele de cablare pentru conectarea dispozitivului oferă instrucțiuni detaliate atât pentru o singură rezistență de frânare, cât și pentru două rezistențe conectate în paralel, unde PA și PB indică punctele de conectare ale magistralei de curent continuu, A1 indică convertorul de frecvență sau unitatea de frânare externă, iar A2 indică rezistența de frânare propriu-zisă. Această rezistență de frânare robustă este proiectată pentru a oferi o durată lungă de viață și performanțe fiabile, pentru a satisface nevoile de frânare ale aplicațiilor industriale cu motoare, în special în cazurile în care este necesară frânarea frecventă sau intensă.
Schneider Electric Altivar Process ATV900 - VW3A7741 convertizor de frecvență date tehnice suplimentare
Caracteristici principale
Gama de compatibilitate: Altivar Process ATV900, Altivar Machine ATV340
Tipul produsului: Rezistență de frânare
Valoare ohmică: 60 Ohm
Compatibilitatea produsului
Convertizor de frecvență ATV930 montat pe perete 5,5 kW 380...480 V ciclu mediu
Variator de viteză ATV930 montat pe perete 7,5 kW 380...480 V ciclu mediu
Variator de viteză ATV950 montat pe perete 5,5 kW 380...480 V ciclu mediu
Variator de viteză ATV950 montat pe perete 7,5 kW 380...480 V ciclu mediu
Variator de viteză ATV930 montat pe perete 1,5 kW 200...240 V ciclu sever
Variator de viteză ATV340 4 kW 380...480 V ciclu mediu
Variator de viteză ATV340 5,5 kW 380...480 V ciclu mediu
Variator de viteză ATV930 7,5 kW 500...690 V ciclu mediu
Variator de viteză ATV930 11 kW 500...690 V ciclu mediu
Variator de viteză ATV930 10 CP 600 V ciclu mediu
Variator de viteză ATV930 15 CP 600 V ciclu mediu
Ciclu de funcționare
Ciclu sever (sarcină grea): <54 s frânare cu cuplu de frânare 100% pentru un ciclu de 120 s
Ciclu mediu (sarcină normală): <4 s frânare cu cuplu de frânare 135% pentru un ciclu de 40 s
Ciclu mediu (sarcină grea): <4 s frânare cu cuplu de frânare de 165% pentru un ciclu de 40 s
Ciclu sever (sarcină grea): <6 s frânare cu cuplu de frânare de 165% pentru un ciclu de 120 s
Parametri tehnici
Putere medie disponibilă: 0,5 kW la temperatura de 50 °C
Conexiune electrică: terminal, capacitate de conectare: <= 10 mm² / AWG 8 la unitate
Tip de protecție: Protecție termică prin unitate
Dimensiuni
Lățime: 175 mm
Înălțime: 465 mm
Adâncime: 100 mm
Condiții de mediu
Grad de protecție IP: IP20
Temperatura ambiantă pentru depozitare: -25...70 °C
Temperatură ambiantă pentru funcționare: 0...50 °C
