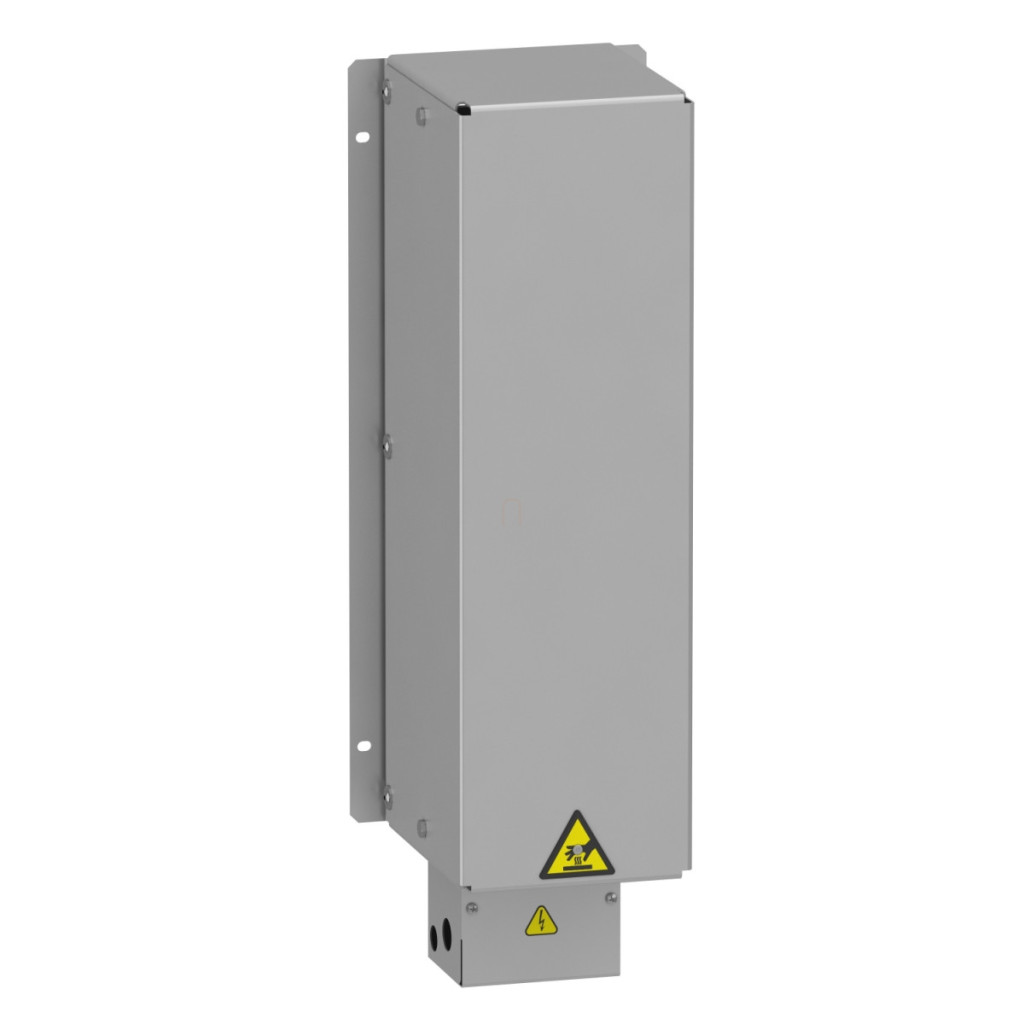

Rezistența de frânare Schneider Electric VW3A7742 este un accesoriu esențial pentru familiile de convertoare de frecvență Altivar Process ATV900 și Altivar Machine ATV340, permițând frânarea eficientă a motorului și absorbția energiei generate. Dispozitivul are o rezistență de 28 Ohm și o putere medie de 0,96 kW, fiind ideal pentru aplicații de putere mică și medie. Rezistența de frânare VW3A7742 se bucură de compatibilitate universală, deoarece poate fi utilizată cu o gamă largă de tipuri de convertoare de frecvență. Printre altele, este compatibilă cu ATV930 montat pe perete 11 kW și 15 kW 380...480 V pentru sarcini medii, ATV950 montat pe perete 11 kW și 15 kW 380...480 V pentru sarcini medii, ATV930 montat pe perete 3 kW 200...240 V pentru sarcini grele, ATV340 de 7,5 kW și 11 kW 380...480 V pentru sarcini medii și ATV930 de 15 kW și 18,5 kW 500...690 V pentru sarcini medii. Poate fi utilizat și cu modelele ATV930 de 20 CP și 25 CP 600 V pentru sarcini medii, oferind utilizatorilor o gamă largă de opțiuni pentru a găsi combinația potrivită pentru nevoile lor. Dispozitivul a fost optimizat pentru diferite cicluri de încărcare, care determină cu precizie capacitățile sale de frânare. În aplicații de sarcină grea (sarcină mare), poate funcționa la un cuplu de frânare de 100% timp de până la 54 de secunde într-un ciclu de 120 de secunde. În aplicații de sarcină medie (sarcină normală), oferă un cuplu de frânare de 135% timp de 4 secunde într-un ciclu de 40 de secunde. Varianta cu ciclu mediu (sarcină mare) funcționează la un cuplu de frânare de 165% timp de 4 secunde într-un ciclu de 40 de secunde, în timp ce configurația cu ciclu intens (sarcină mare) permite un cuplu de frânare de 165% timp de 6 secunde într-un ciclu de 120 de secunde. Această versatilitate permite utilizarea rezistenței de frânare într-o varietate de aplicații, în funcție de cerințele specifice. Parametrii tehnici ai rezistenței de frânare VW3A7742 sunt ideali pentru cerințele mediilor industriale moderne. Tensiunea nominală de funcționare poate fi de 24 V CC sau 250 V CA, iar puterea medie disponibilă este de 0,96 kW la 50 °C. Conexiunea electrică se realizează prin terminale cu o capacitate maximă a cablului de 10 mm²/AWG 8 pentru driver și 2,5 mm²/AWG 12 pentru comutatorul de control al temperaturii. Protecția este asigurată de protecția termică prin driver sau comutatorul de control al temperaturii, care se activează la 120 °C. Dispozitivul are un grad de protecție IP20, care oferă o protecție adecvată împotriva contactului direct, dar nu protejează împotriva prafului și umezelii, de aceea este recomandat pentru utilizare în interior. Intervalul de temperatură de depozitare este de la -25 la 70 °C, în timp ce intervalul de temperatură de funcționare este de la 0 la 50 °C, ceea ce asigură o gamă largă de condiții de funcționare în medii diferite. Dimensiunile sale fizice sunt de 190 mm lățime, 570 mm înălțime și 180 mm adâncime, cu o greutate netă de 4,2 kg. La instalarea dispozitivului, trebuie să se acorde atenție menținerii distanțelor corecte: trebuie lăsată o distanță minimă de 50 mm (1,97 inci) în jurul dispozitivului în toate direcțiile și o distanță minimă de 100 mm (3,93 inci) între laturile dispozitivului și orice obstacole.
Altivar Process ATV900 - VW3A7742 date tehnice
Caracteristici generale
Compatibilitate cu familia de produse: Altivar Process ATV900, Altivar Machine ATV340
Tipul produsului: Rezistență de frânare
Valoare ohmică: 28 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Compatibilitate
Variator de viteză ATV930 montat pe perete 11 kW 380...480 V ciclu mediu
Variator de viteză ATV930 montat pe perete 15 kW 380...480 V ciclu mediu
Variator de viteză ATV950 montat pe perete 11 kW 380...480 V ciclu mediu
Variator de viteză ATV950 montat pe perete 15 kW 380...480 V ciclu mediu
Variator de viteză ATV930 montat pe perete 3 kW 200...240 V ciclu sever
Variator de viteză ATV340 7,5 kW 380...480 V ciclu mediu
Variator de viteză ATV340 11 kW 380...480 V ciclu mediu
Variator de viteză ATV930 15 kW 500...690 V ciclu mediu
Variator de viteză ATV930 18,5 kW 500...690 V ciclu mediu
Variator de viteză ATV930 20 CP 600 V ciclu mediu
Variator de viteză ATV930 25 CP 600 V ciclu mediu
Cicluri de funcționare
Ciclu intens (sarcină mare): <54 s frânare cu cuplu de frânare 100% pentru un ciclu de 120 s
Ciclu mediu (sarcină normală): <4 s frânare cu cuplu de frânare de 135% pentru un ciclu de 40 s
Ciclu mediu (sarcină grea): <4 s frânare cu cuplu de frânare de 165% pentru un ciclu de 40 s
Ciclu greu (sarcină grea): <6 s frânare cu cuplu de frânare de 165% pentru un ciclu de 120 s
Putere și conexiuni
Putere medie disponibilă: 0,96 kW la 50 °C
Conexiune electrică: terminal, capacitate de conectare: <= 10 mm²/AWG 8 la unitate
Comutator de control al temperaturii: terminal, capacitate de conectare: <= 2,5 mm²/AWG 12
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 190 mm
Înălțime: 570 mm
Adâncime: 180 mm
Greutate netă: 4,2 kg
Condiții de mediu
Grad de protecție IP: IP20
Temperatura aerului ambiant în timpul depozitării: -25…70 °C
Temperatura aerului ambiant în timpul funcționării: 0…50 °C
