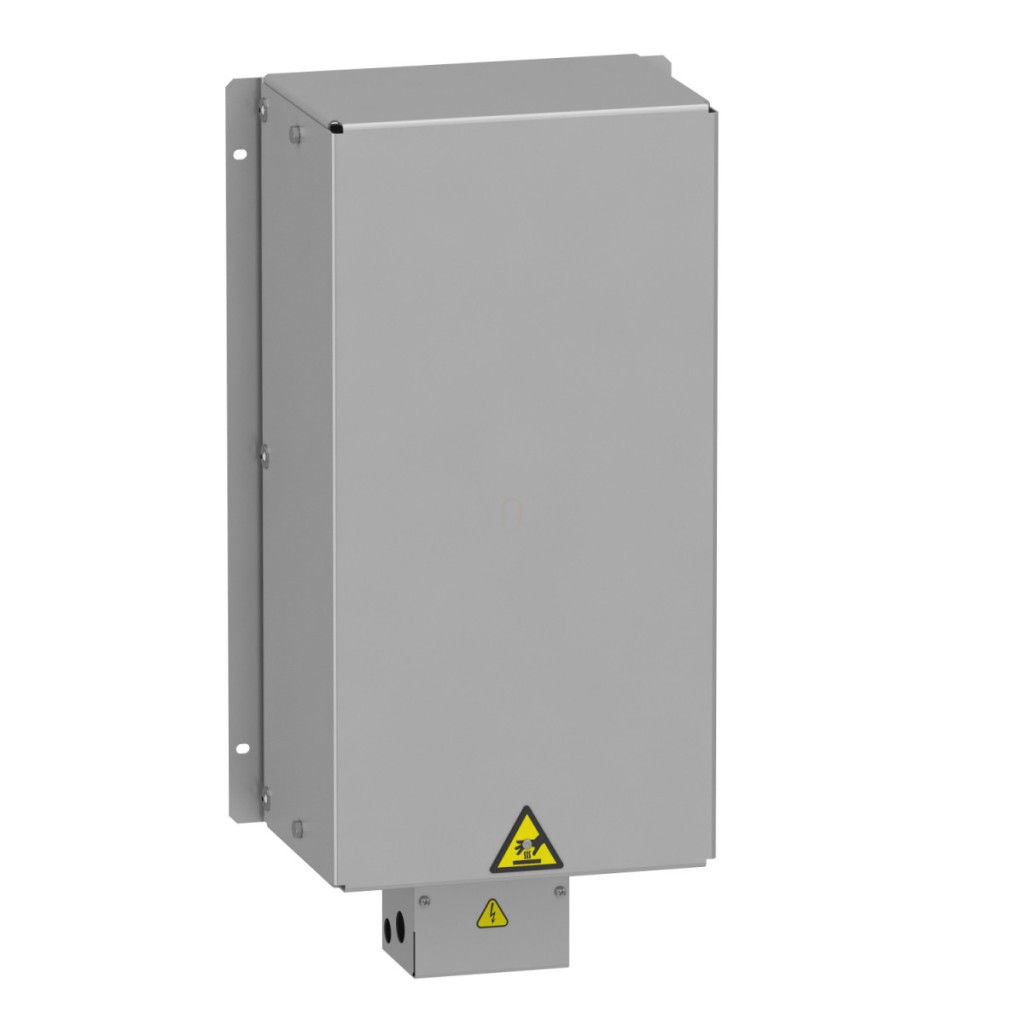

Rezistența de frânare Schneider Electric VW3A7743 este complementul ideal pentru familiile de convertoare de frecvență Altivar Process ATV900, Altivar Machine ATV340 și Easy Altivar 310. Cu o valoare de rezistență de 16 ohmi, acest produs este perfect adaptat pentru absorbția energiei de frânare a acționărilor, în special în aplicații care necesită porniri/opririle frecvente sau decelerări rapide. Rezistența de frânare VW3A7743 poate suporta o putere medie de 1,9 kW la o temperatură ambiantă de 50 °C și a fost optimizată pentru diferite cicluri de funcționare. Aceasta suportă patru tipuri de cicluri de încărcare: până la 135% cuplu de frânare timp de 4 secunde într-un ciclu de 40 de secunde pentru funcționare normală (ciclu mediu) și până la 165% cuplu de frânare timp de 6 secunde într-un ciclu de 120 de secunde pentru funcționare intensă (ciclu sever). Această versatilitate permite utilizarea rezistenței de frânare într-o varietate de aplicații industriale, de la utilaje ușoare la echipamente grele. Dispozitivul are un grad de protecție IP20, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide, dar trebuie asigurată o ventilație și o răcire adecvate. Produsul are o tensiune nominală de funcționare între 24 V CC și 250 V CA. Pentru a asigura conexiunea electrică, terminalele care duc la unitate acceptă cabluri cu o secțiune transversală de până la 10 mm² / AWG 8, în timp ce terminalele care duc la comutatorul de control al temperaturii acceptă cabluri cu o secțiune transversală de până la 2,5 mm² / AWG 12. Protecția împotriva supraîncălzirii poate fi realizată prin intermediul unității de acționare sau al comutatorului de control al temperaturii setat la 120 °C. Dimensiunile fizice ale rezistenței de frânare VW3A7743 sunt de 290 mm lățime, 570 mm înălțime și 180 mm adâncime, oferind o suprafață suficientă pentru disiparea eficientă a căldurii. Conform desenelor de instalare, trebuie să existe cel puțin 100 mm (≈ 3,93 inci) de spațiu liber pe toate laturile dispozitivului pentru a asigura un flux de aer adecvat, precum și o distanță de 50 mm (≈ 1,97 inci) față de suprafețele neinflamabile. La instalarea produsului, consultați schemele de instalare și cablare, care arată în detaliu cum se conectează una sau două rezistențe de frânare la magistrala de curent continuu (conexiuni PA, PB). VW3A7743 este compatibil cu o gamă largă de convertoare de frecvență Altivar, inclusiv seriile ATV930, ATV950 și ATV340 în diferite versiuni de putere și tensiune, și poate fi utilizat, prin urmare, cu acționări de la 18,5 kW la 50 CP în intervalul de tensiune 200-690 V.
Schneider Electric Altivar Process ATV900 - VW3A7743 date tehnice
Caracteristici principale
Tipul produsului: Rezistență de frânare
Compatibilitate: Altivar Machine ATV340, Altivar Process ATV900, Easy Altivar 310
Valoarea rezistenței: 16 ohmi
Tensiune nominală de funcționare: 24 V c.c. / 250 V c.a.
Specificații detaliate
Putere medie disponibilă: 1,9 kW la 50 °C
Cicluri de funcționare:
- Cicluri severe (sarcină grea): <54 s frânare cu cuplu de frânare 100% într-un ciclu de 120 s
- Cicluri medii (sarcină normală): <4 s frânare cu cuplu de frânare 135% într-un ciclu de 40 s
- Cicluri medii (sarcină grea): <4 s frânare cu cuplu de frânare de 165% într-un ciclu de 40 s
- Cicluri severe (sarcină grea): <6 s frânare cu cuplu de frânare de 165% într-un ciclu de 120 s
Conexiune electrică:Terminal, capacitate maximă de conectare: <= 10 mm²/AWG 8 pentru acționare; <= 2,5 mm²/AWG 12 pentru comutatorul de control al temperaturii
Tip de protecție: Protecție termică prin intermediul acționării sau comutatorului de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 290 mm (11,42 inci) Înălțime: 570 mm (22,44 inci) Adâncime: 180 mm (7,09 inci) Nivel de protecție: IP20
Condiții de mediu
Temperatura ambiantă de depozitare: -25...70 °C
Temperatura ambiantă de funcționare: 0...50 °C
Informații privind instalarea
La instalare, asigurați-vă că există un spațiu liber de cel puțin 100 mm (3,93 inci) pe toate laturile pentru o circulație adecvată a aerului. Păstrați o distanță de cel puțin 50 mm (1,97 inci) față de suprafețele neinflamabile.
