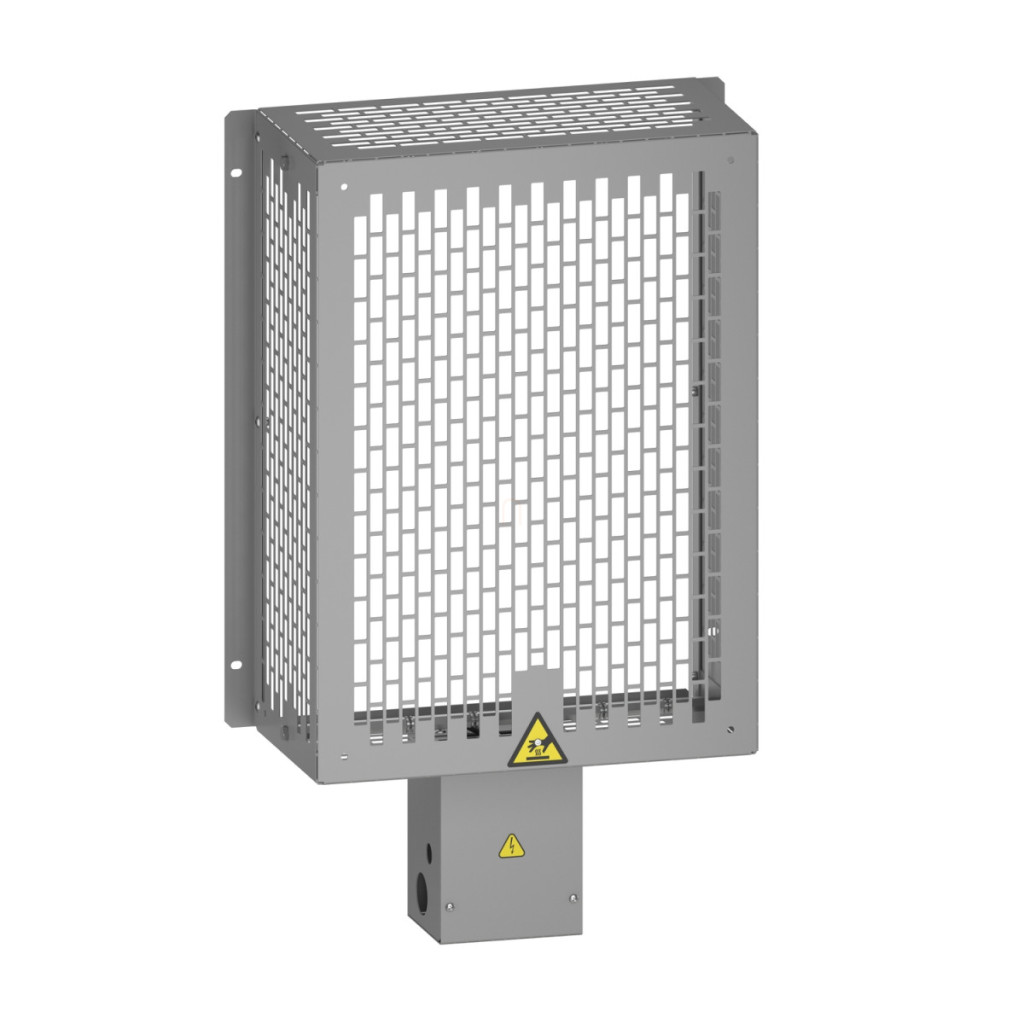

Rezistența de frânare Schneider Electric VW3A7744 este un accesoriu esențial pentru convertoarele de frecvență din seria Altivar, oferind o soluție eficientă pentru absorbția energiei de frânare a acționărilor electrice. Această componentă de 10 ohmi, cu clasă de protecție IP20, este alegerea perfectă atunci când aveți nevoie de o capacitate de frânare de mare putere în aplicații industriale. Rezistența de frânare VW3A7744 oferă o compatibilitate excelentă cu convertoarele de frecvență din seriile Altivar Machine ATV340 și Altivar Process ATV900, fiind astfel perfectă pentru sistemele de acționare Schneider Electric. Mai precis, funcționează cu o serie de modele, inclusiv versiunile ATV930 și ATV950 montate pe perete, la diferite niveluri de putere (37 kW, 45 kW în gama 370-480 V), precum și modelele ATV930 11 kW 200-240 V și ATV930 30-37 kW 380-480 V.240 V și ATV340 30-37 kW 380...480 V. Această compatibilitate extinsă oferă opțiuni de aplicare flexibile în diverse medii industriale. Rezistența de frânare VW3A7744 este optimizată pentru diferite cicluri de încărcare, indiferent dacă sunt grele sau medii. Produsul permite până la 54 de secunde de frânare în condiții de funcționare grele, cu un cuplu de frânare de 100% pe un ciclu de 120 de secunde, în timp ce în condiții normale de funcționare oferă 4 secunde de frânare cu un cuplu de frânare de 135% pe un ciclu de 40 de secunde. Opțiuni suplimentare sunt disponibile în condiții de funcționare grele: frânare de 4 secunde cu un cuplu de frânare de 165% pentru un ciclu de 40 de secunde sau frânare de 6 secunde cu un cuplu de frânare de 165% pentru un ciclu de 120 de secunde. Această versatilitate vă permite să adaptați rezistența de frânare exact la nevoile aplicației dvs., indiferent dacă aceasta implică cicluri frecvente de pornire-oprire sau opriri bruște. Rezistența de frânare VW3A7744 are o putere medie nominală de 2,9 kW la o temperatură ambiantă de 50 °C, ceea ce asigură o disipare adecvată a căldurii chiar și în timpul utilizării intensive. Produsul are o tensiune nominală de funcționare de 24 V CC sau 250 V CA și este protejat termic fie prin convertorul de frecvență, fie prin comutatorul de control al temperaturii încorporat, care se activează la 120 °C. Conexiunea electrică se realizează prin borne care acceptă cabluri de până la 35 mm² / AWG 3 pe partea de acționare și de până la 4 mm² / AWG 10 pe partea comutatorului de control al temperaturii. Dimensiunile fizice ale produsului sunt 390 mm lățime, 640 mm înălțime și 180 mm adâncime, ceea ce îl face ușor de instalat în medii industriale. Clasa de protecție IP20 oferă o protecție adecvată împotriva pătrunderii obiectelor solide, asigurând în același timp o ventilație adecvată pentru o disipare eficientă a căldurii. Rezistența de frânare are o temperatură de funcționare cuprinsă între 0 și 50 °C și o temperatură de depozitare cuprinsă între -25 și 70 °C, ceea ce permite o gamă largă de aplicații în diferite condiții climatice.
Schneider Electric Altivar Process ATV900 - VW3A7744 - accesoriu convertizor de frecvență, rezistență de frânare ATV340 - pentru convertizoare de frecvență 900, 10 Ohm, 3,4 kW, IP20 date tehnice
Caracteristici principale
Compatibilitate cu familia de produse: Altivar Machine ATV340, Altivar Process ATV900
Tipul produsului: Rezistență de frânare
Valoare ohmică: 10 Ohm
Tensiune nominală de funcționare: 24 V CC, 250 V c.a.
Informații suplimentare
Compatibilitate produs:
Variator de viteză ATV930 montat pe perete 37 kW 380...480 V ciclu mediu
Variator de viteză ATV930 montat pe perete 45 kW 380...480 V ciclu mediu
Variator de viteză ATV950 montat pe perete 37 kW 380...480 V ciclu mediu
Variator de viteză ATV950 montat pe perete 45 kW 380...480 V ciclu mediu
Variator de viteză ATV930 montat pe perete 11 kW 200...240 V ciclu sever
Variator de viteză ATV340 30 kW 380...480 V ciclu mediu
Variator de viteză ATV340 37 kW 380...480 V ciclu mediu
Ciclu de lucru
Ciclu sever (sarcină grea) <54 s frânare cu cuplu de frânare 100 % pentru un ciclu de 120 s
Ciclu mediu (sarcină normală) <4 s frânare cu cuplu de frânare 135 % pentru un ciclu de 40 s
Ciclu mediu (sarcină grea) <4 s frânare cu cuplu de frânare de 165 % pentru un ciclu de 40 s
Ciclu sever (sarcină grea) <6 s frânare cu cuplu de frânare de 165 % pentru un ciclu de 120 s
Putere medie disponibilă: 2,9 kW la 50 °C
Conexiune electrică: terminal, capacitate de conectare: <= 35 mm² / AWG 3 pentru acționare
terminal, capacitate de conectare: <= 4 mm² / AWG 10 pentru comutatorul de control al temperaturii
Tip de protecție: Protecție termică prin intermediul unității de acționare sau comutatorului de control al temperaturii la 120 °C
Dimensiuni
Lățime: 390 mm
Înălțime: 640 mm
Adâncime: 180 mm
Condiții de mediu
Clasă de protecție IP: IP20
Temperatura aerului ambiant pentru depozitare:-25...70 °C
Temperatura aerului ambiant pentru funcționare: 0...50 °C
