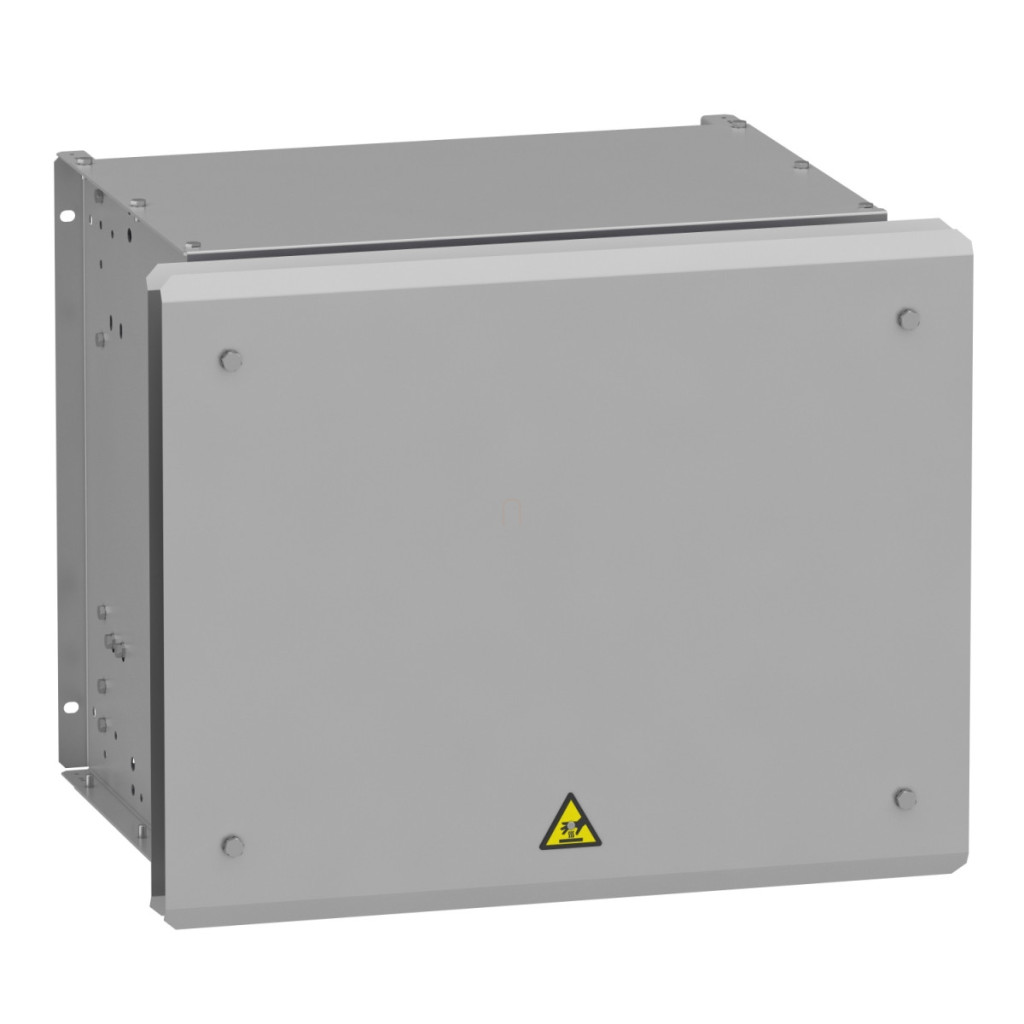

Rezistența de frânare Schneider Electric VW3A7745 este o componentă fiabilă, de înaltă calitate, concepută special pentru convertoarele de frecvență din seriile Altivar Machine ATV340 și Altivar Process ATV900. Această rezistență de frânare de 8 ohmi permite absorbția eficientă a energiei de frânare a motorului, în special în timpul decelerării rapide sau cu sarcini de inerție ridicate. Rezistența de frânare VW3A7745 oferă o putere medie de 3,8 kW la o temperatură ambiantă de 50 °C, fiind ideală pentru aplicații cu cerințe de putere mai mari. Clasa de protecție IP23 a produsului oferă o protecție adecvată împotriva prafului și stropilor de apă, permițând în același timp o răcire eficientă. Poate fi utilizat la două tensiuni nominale de funcționare diferite: 24 V CC sau 250 V CA. Produsul este compatibil pe scară largă și poate fi utilizat, printre altele, cu următoarele convertoare de frecvență: ATV930 versiune montată pe perete 55 kW 380...480 V sarcină medie; ATV950 montat pe perete 55 kW 380...480 V sarcină medie; ATV340 45 kW 380...480 V sarcină medie; ATV930 45 kW 500...690 V sarcină medie; ATV930 55 kW 500...690 V sarcină medie; ATV930 60 cai putere 600 V sarcină medie; ATV930 75 cai putere 600 V sarcină medie. Rezistența de frânare VW3A7745 este proiectată pentru două tipuri de cicluri de funcționare: pentru sarcină medie (sarcină normală) <4 secunde de frânare cu un cuplu de frânare de 135% într-un ciclu de 40 de secunde și pentru sarcină medie (sarcină grea) <4 secunde de frânare cu un cuplu de frânare de 165% într-un ciclu de 40 de secunde. Rezistența de frânare este conectată electric în două moduri: conexiune terminală (capacitate maximă: ≤ 2,5 mm² / AWG 12) la comutatorul de control al temperaturii și șină de conexiune M8 la unitate. Protecția împotriva supraîncălzirii este asigurată de acționare sau de comutatorul de control al temperaturii de 120 °C. Dimensiunile exacte ale produsului sunt: 540 mm lățime, 485 mm înălțime și 650 mm adâncime. În timpul instalării, trebuie menținută o distanță minimă de 500 mm (19,7 inci) pe toate laturile pentru a asigura o răcire adecvată. Pentru conectare, fișa tehnică a produsului conține o schemă detaliată de cablare pentru conectarea unei singure rezistențe de frânare sau a două rezistențe de frânare, unde A1 este unitatea de acționare sau unitatea de frânare externă, A2 este rezistența de frânare, iar PA și PB sunt punctele de conectare ale magistralei de curent continuu.
Schneider Electric Altivar Process ATV900 - VW3A7745 - accesoriu pentru convertizor de frecvență, rezistență de frânare ATV340 - pentru convertizoare de frecvență 900, 8 Ohm, 3,8 kW, IP23 date tehnice
Caracteristici principale
Compatibilitate: Altivar Machine ATV340, Altivar Process ATV900
Tipul produsului: Rezistență de frânare
Valoare ohmică: 8 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Informații suplimentare
Compatibilitate produs:
- Variator de viteză ATV930 montat pe perete 55 kW 380...480 V sarcină medie
- Variator de viteză ATV950 montat pe perete 55 kW 380...480 V sarcină medie
- Variator de viteză ATV340 45 kW 380...480 V sarcină medie
- Variator de viteză ATV930 45 kW 500...690 V sarcină medie
- Variator de viteză ATV930 55 kW 500...690 V sarcină medie
- Variator de viteză ATV930 60 CP 600 V sarcină medie
- Variator de viteză ATV930 75 CP 600 V sarcină medie
Ciclu de funcționare:
- Sarcină medie (sarcină normală) <4 s frânare cu cuplu de frânare de 135% într-un ciclu de 40 s
- Sarcină medie (sarcină grea) <4 s frânare cu cuplu de frânare de 165% într-un ciclu de 40 s
Putere medie disponibilă: 3,8 kW la 50 °C
Conexiune electrică:
- Terminal, capacitate de conectare: ≤ 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii
- Bandă terminală M8 pentru acționare
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Dimensiuni
Lățime: 540 mm
Înălțime: 485 mm
Adâncime: 650 mm
Greutate netă: 25,5 kg
Mediu
Grad de protecție IP: IP23
Temperatura aerului ambiant în timpul depozitării: -25...70 °C
Temperatura aerului ambiant în timpul funcționării: 0...50 °C
Instalare și conectare
Distanța minimă de instalare: 500 mm (19,7 inci) pe toate laturile
