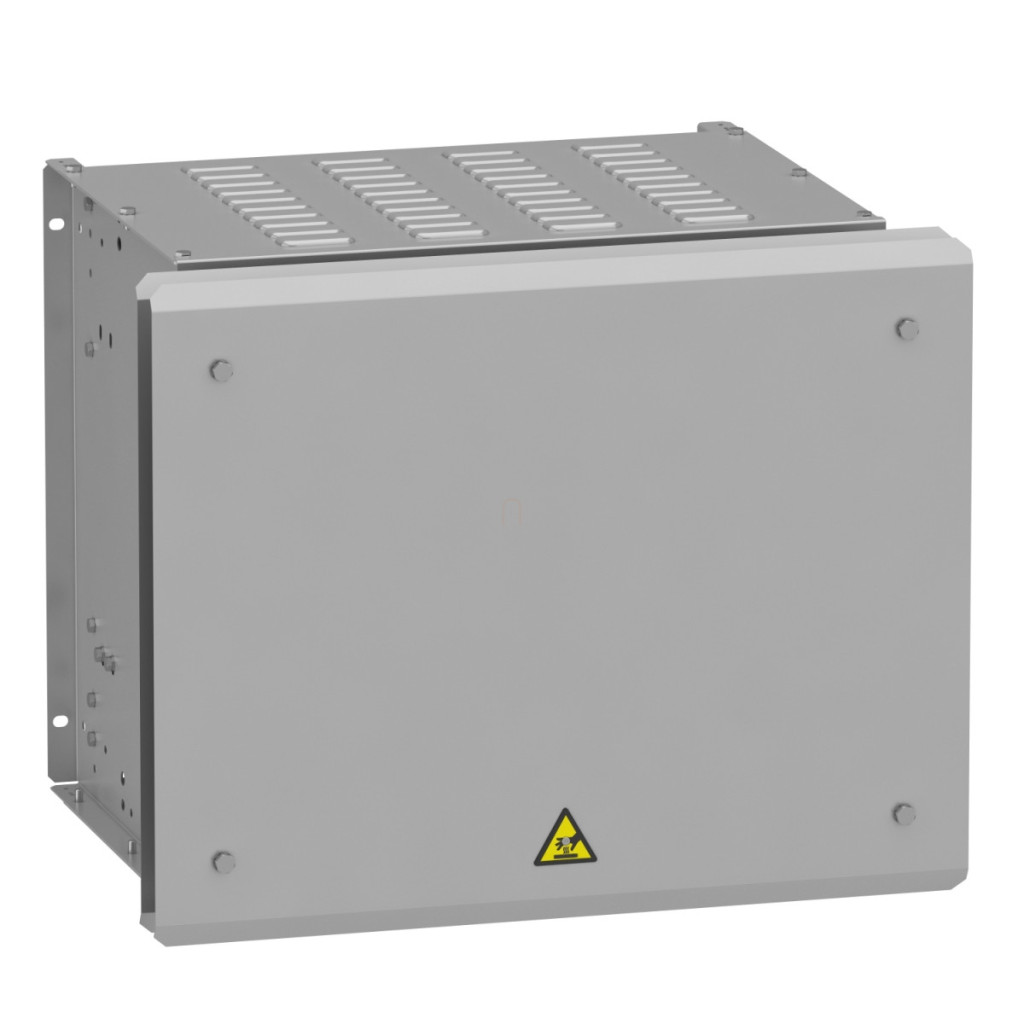

Schneider Electric Altivar Process ATV900 - VW3A7746 este o rezistență de frânare de înaltă performanță, concepută special pentru utilizarea cu seria de convertoare de frecvență Altivar Machine ATV340 și Altivar Process ATV900. Această componentă industrială profesională este un accesoriu esențial pentru sistemele de acționare avansate, unde sunt necesare funcții de frânare precise în timpul controlului motorului. Rezistența de frânare VW3A7746 are o valoare de rezistență de 5 ohmi și o putere medie de 6,9 kW la o temperatură ambiantă de 50 °C. Gradul de protecție IP23 permite o funcționare fiabilă chiar și în medii industriale. Dispozitivul poate funcționa atât cu tensiuni nominale de 24 V CC, cât și cu 250 V CA, asigurând o utilizare flexibilă într-o varietate de aplicații. Rezistența de frânare VW3A7746 este compatibilă cu o serie de convertoare de frecvență Altivar, inclusiv versiunile ATV930 montate pe perete de 75 kW și 90 kW 380...480 V pentru sarcini medii, versiunile ATV950 montate pe perete de 75 kW și 90 kW 380...480 V, versiunea ATV930 montată pe perete de 18,5 kW 200...240 V pentru sarcini medii și versiunile ATV340 de 55 kW și 75 kW 380...480 V pentru sarcini medii. Această compatibilitate extinsă face ca VW3A7746 să fie alegerea ideală pentru aplicații cu cerințe de putere diferite. Produsul poate fi utilizat în diverse cicluri de funcționare, inclusiv sarcină grea (maximum 54 de secunde de frânare la un cuplu de frânare de 100% într-un ciclu de 120 de secunde), sarcină medie (mod normal) (maximum 4 secunde de frânare la un cuplu de frânare de 135% într-un ciclu de 40 de secunde), ciclu mediu (mod de utilizare intensă) (maximum 4 secunde de frânare cu un cuplu de frânare de 165% într-un ciclu de 40 de secunde) și ciclu de utilizare intensă (maximum 6 secunde de frânare cu un cuplu de frânare de 165% într-un ciclu de 120 de secunde). Rezistența de frânare VW3A7746 este conectată electric printr-un bloc terminal cu o capacitate de conectare de până la 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii și o bară colectoare M10 pentru acționare. Tipul de protecție este protecția termică prin intermediul comutatorului de acționare sau de control al temperaturii la 120 °C, care oferă siguranță maximă împotriva supraîncălzirii. Dimensiunile fizice ale rezistenței de frânare: 540 mm lățime, 485 mm înălțime și 650 mm adâncime, oferind spațiu adecvat pentru instalare. Conform instrucțiunilor de instalare, trebuie menținută o distanță minimă de 500 mm (19,7 inci) pe toate laturile pentru a asigura o ventilație adecvată. Diagramele detaliate de cablare pentru conectarea în paralel a unei singure rezistențe de frânare și a două rezistențe de frânare sunt furnizate în documentație, unde A1 este unitatea de acționare sau unitatea de frânare externă, A2 este rezistența de frânare, iar PA și PB sunt punctele de conectare ale magistralei de curent continuu.
Schneider Electric Altivar Process ATV900 - VW3A7746 - accesoriu pentru convertizor de frecvență, rezistență de frânare ATV340 - pentru convertizoare de frecvență 900, 5 Ohm, 6,9 kW, IP23 date tehnice
Caracteristici principale
Gama de compatibilitate: Altivar Machine ATV340, Altivar Process ATV900
Tipul produsului sau al componentei: Rezistență de frânare
Valoare ohmică: 5 ohmi
Tensiune nominală de funcționare [Ue]: 24 V c.c., 250 V c.a.
Asistență pentru produs
Compatibilitate produs:
Convertizor de frecvență ATV930 montat pe perete 75 kW 380...480 V sarcină medie
Variator de viteză ATV930 montat pe perete 90 kW 380...480 V sarcină medie
Variator de viteză ATV950 montat pe perete 75 kW 380...480 V sarcină medie
Variator de viteză ATV950 montat pe perete 90 kW 380...480 V sarcină medie
Variator de viteză ATV930 montat pe perete 18,5 kW 200...240 V ciclu de utilizare intensă
Variator de viteză ATV340 55 kW 380...480 V ciclu de utilizare medie
Variator de viteză ATV340 75 kW 380...480 V sarcină medie
Cicluri de funcționare
Ciclu de funcționare:
Sarcini grele (cerere mare) <54 s frânare cu cuplu de frânare 100% pentru un ciclu de 120 s
Sarcini medii (solicitare normală) <4 s frânare cu cuplu de frânare de 135% pentru un ciclu de 40 s
Ciclu mediu (solicitare ridicată) <4 s frânare cu cuplu de frânare de 165% pentru un ciclu de 40 s
Ciclu intens (utilizare intensă) <6 s frânare cu cuplu de frânare de 165% pentru un ciclu de 120 s
Caracteristici electrice și fizice
Putere medie disponibilă: 6,9 kW la 50 °C
Conexiune electrică: terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii; bară colectoare M10 pentru acționare
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Dimensiuni fizice
Lățime: 540 mm
Înălțime: 485 mm
Adâncime: 650 mm
Greutate netă: 30,5 kg
Condiții de mediu
Grad de protecție IP: IP23
Temperatura aerului ambiant pentru depozitare: -25...70 °C
Temperatura aerului ambiant pentru funcționare: 0...50 °C
