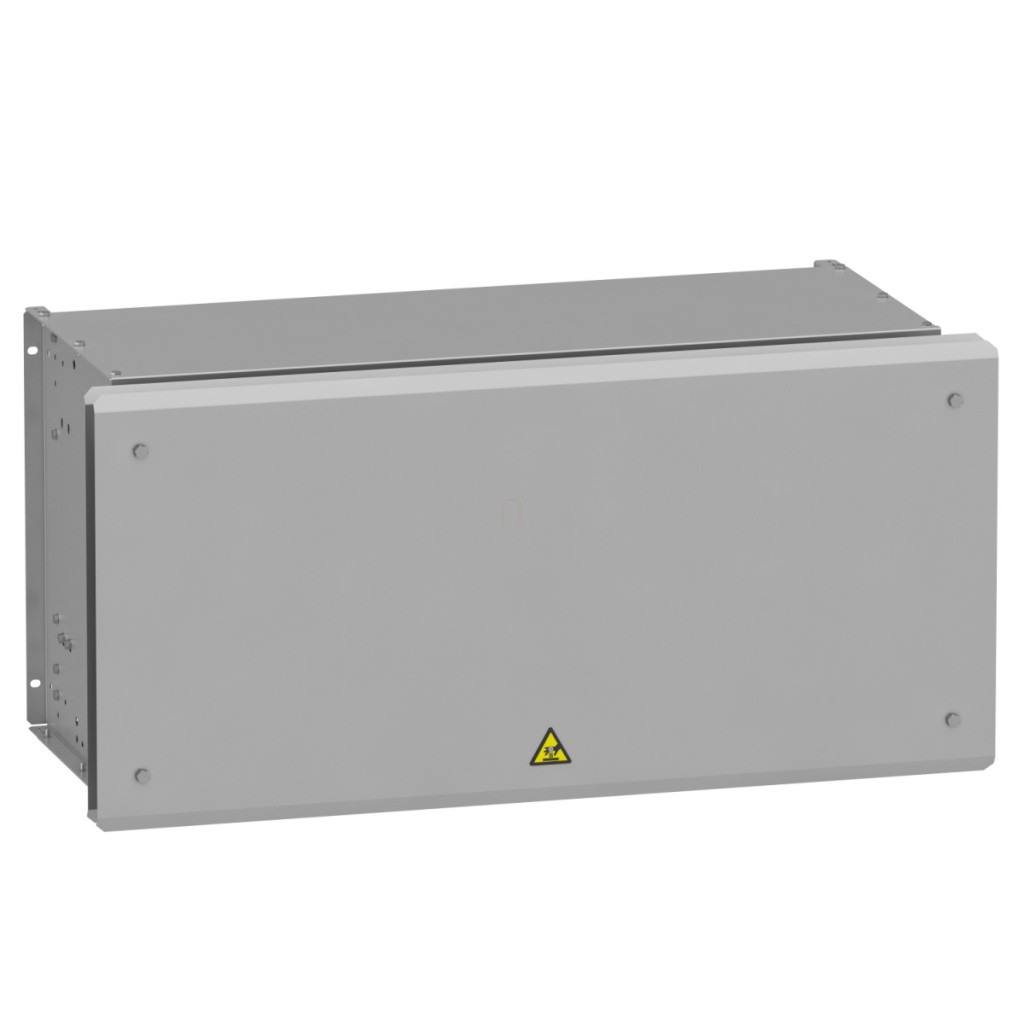

Rezistența de frânare VW3A7747 pentru seria Altivar Process ATV900 de la Schneider Electric este un accesoriu profesional de înaltă calitate, esențial pentru frânarea eficientă a motorului în sistemele de acționare cu convertizor de frecvență. Cu o valoare de rezistență de 2,5 ohmi și o putere nominală de 11 kW, această componentă permite absorbția în siguranță a energiei de frânare și transformarea acesteia în căldură, îmbunătățind semnificativ performanța de frânare și fiabilitatea sistemului. Rezistența de frânare VW3A7747 este proiectată special pentru a fi utilizată cu convertoarele de frecvență din seria Altivar Process ATV900 și funcționează deosebit de bine cu versiunile ATV930 montate pe perete, cu puteri nominale de 110 kW, 132 kW și 160 kW și versiuni de 380-480 V. Rezistența de frânare are un grad de protecție IP23, care oferă o protecție adecvată împotriva obiectelor solide și a picăturilor de apă, făcându-l potrivit pentru utilizare într-o gamă largă de medii industriale. Intervalul său de temperatură de funcționare este de 0-50 °C, iar intervalul de temperatură de depozitare este de -25-70 °C, ceea ce permite o aplicare flexibilă într-o varietate de condiții de mediu. VW3A7747 este adecvat pentru două tipuri de cicluri de încărcare. Într-un ciclu de încărcare normal (ciclu mediu de funcționare normală), asigură frânarea timp de mai puțin de 4 secunde într-un ciclu de 40 de secunde, cu un cuplu de frânare de 135%. Într-un ciclu de funcționare intens (ciclu mediu de funcționare intensă), permite, de asemenea, frânarea timp de mai puțin de 4 secunde într-un ciclu de 40 de secunde, dar cu un cuplu de frânare de 165%. Această flexibilitate permite adaptarea sistemului la diferite cerințe de aplicare, fie că este vorba de cerințe normale sau mai intensive de frânare. Rezistența de frânare are protecție termică încorporată, care funcționează prin intermediul convertizorului de frecvență sau al unui comutator de control al temperaturii care se activează la 120 °C, sporind și mai mult siguranța. Dimensiunile fizice ale dispozitivului sunt, de asemenea, demne de remarcat: 540 mm lățime, 485 mm înălțime și 1060 mm adâncime, cu o greutate netă de 48,5 kg. În ceea ce privește conexiunile electrice, pentru comutatorul de control al temperaturii trebuie utilizată o conexiune terminală cu o capacitate maximă de 2,5 mm²/AWG 12, iar pentru convertorul de frecvență trebuie utilizată o șină M12. La instalarea produsului, este important să se respecte distanțele minime: lăsați cel puțin 500 mm (19,7 inci) de spațiu liber pe toate laturile pentru a asigura o răcire adecvată și o funcționare sigură. Desenele detaliate de asamblare pentru rezistența de frânare VW3A7747 și schemele de cablare recomandate (atât pentru rezistențele de frânare simple, cât și pentru cele duble) pot fi găsite în documentația produsului, ceea ce facilitează instalarea și punerea în funcțiune profesională.
Schneider Electric Altivar Process ATV900 - VW3A7747 - accesoriu pentru convertizor de frecvență, rezistență de frânare pentru convertizor de frecvență ATV900, 2,5 Ohm, 11 kW, IP23 date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV900
Tipul produsului: Rezistență de frânare
Valoare ohmică: 2,5 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Compatibilitate
Compatibilitate produs: Convertizor de frecvență montat pe perete ATV930 110 kW 380...480 V sarcină medie
Convertizor de frecvență montat pe perete ATV930 132 kW 380...480 V sarcină medie
Convertizor de frecvență montat pe perete ATV930 160 kW 380...480 V sarcină medie
Caracteristici de funcționare
Ciclu de funcționare: Sarcină medie (sarcină normală) <4 s frânare cu cuplu de frânare de 135% pentru un ciclu de 40 s
Sarcină medie (sarcină grea) <4 s frânare cu cuplu de frânare de 165% pentru un ciclu de 40 s
Putere medie disponibilă: 11 kW la 50 °C
Conexiune electrică
Tip conexiune: terminal, capacitate conexiune: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii
Cablu de șină M12 pentru convertizorul de frecvență
Protecție
Tip de protecție: Protecție termică prin convertizor de frecvență sau comutator de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 540 mm
Înălțime: 485 mm
Adâncime: 1060 mm
Greutate netă: 48,5 kg
Condiții de mediu
Grad de protecție IP: IP23
Temperatura aerului ambiant în timpul depozitării: -25...70 °C
Temperatura aerului ambiant în timpul funcționării: 0...50 °C
Informații privind instalarea
Distanțe minime: Cel puțin 500 mm (19,7 inci) pe toate laturile
