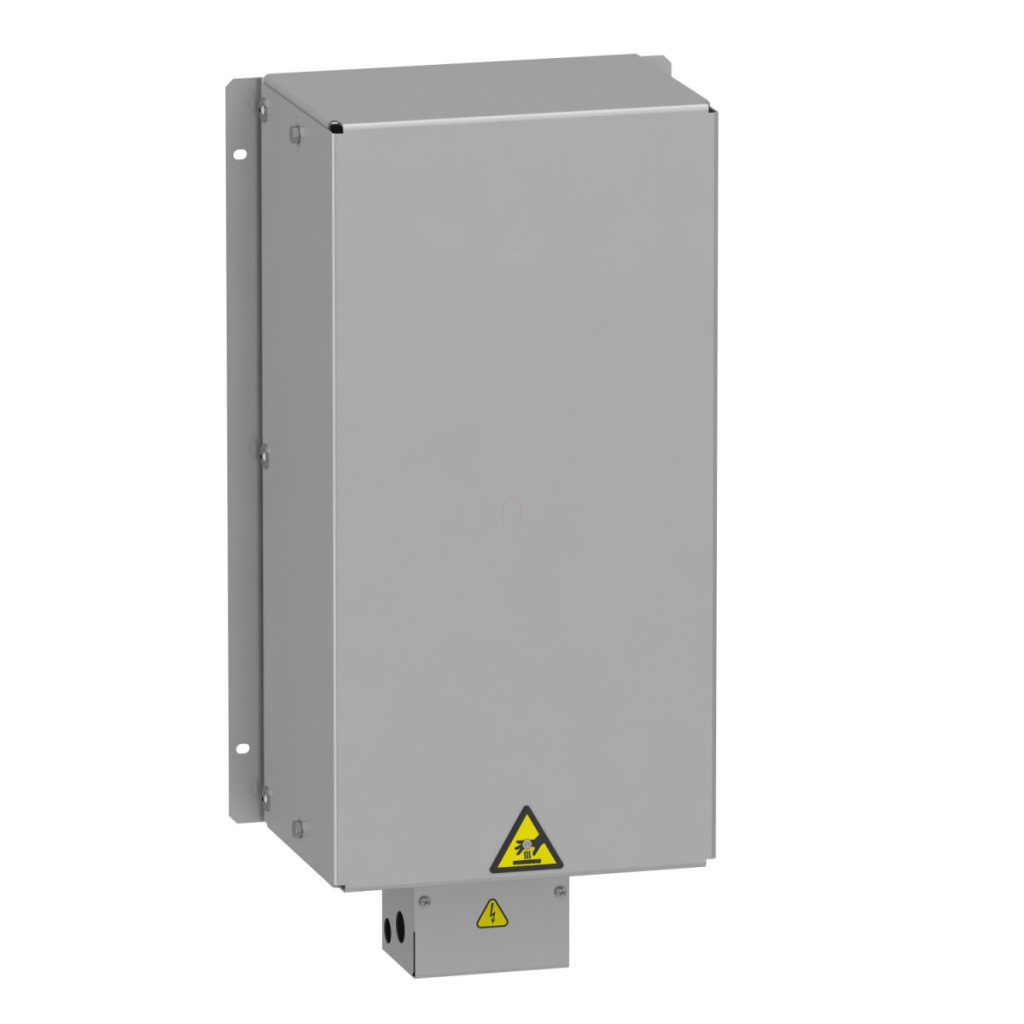

Rezistența de frânare Schneider Electric VW3A7750, care poate fi utilizată cu convertoare de frecvență, este proiectată special pentru familia de produse Altivar și oferă o soluție excelentă pentru frânarea eficientă a motorului. Această componentă de rezistență de 100 Ohm cu protecție IP20 este pe deplin compatibilă cu convertoarele de frecvență din seriile Altivar Machine ATV340 și Altivar Process ATV900, fiind astfel alegerea ideală pentru aplicații industriale și sisteme de acționare avansate. Rezistența de frânare VW3A7750 oferă o putere medie de 1,7 kW la o temperatură ambiantă de 50 °C și suportă două cicluri de funcționare: un mod oferă <54 secunde de frânare cu un cuplu de frânare de 100% într-un ciclu de 120 de secunde, în timp ce celălalt mod oferă <6 secunde de frânare cu un cuplu de frânare de 165%, tot într-un ciclu de 120 de secunde. Dispozitivul are o tensiune nominală de funcționare de 24 V CC și 250 V CA. Produsul poate fi utilizat cu o serie de tipuri de convertoare de frecvență, inclusiv diverse modele de putere din seriile ATV930, ATV950 și ATV340, care funcționează în intervalele de tensiune 380-480 V și 500-690 V. Rezistența de frânare VW3A7750 are un design robust și măsoară 290 mm lățime, 570 mm înălțime și 180 mm adâncime. Conexiunea electrică se realizează prin terminale, cu o secțiune maximă a cablului de 10 mm²/AWG 8 pentru conectarea la unitatea de acționare și o secțiune maximă de 2,5 mm²/AWG 12 pentru conectarea la comutatorul de control al temperaturii. Produsul are și o funcție de protecție: protecția termică poate fi asigurată prin convertorul de frecvență sau comutatorul de control al temperaturii de 120 °C. Pentru o instalare și o funcționare în condiții de siguranță, este important să se respecte distanțele minime specificate de 100 mm în jurul rezistenței și să se urmeze schema de conectare recomandată, care poate fi găsită în detaliu în documentația pentru aplicații cu rezistență de frânare simplă și dublă. Rezistența de frânare VW3A7750 are un interval de temperatură de funcționare de 0-50 °C și un interval de temperatură de depozitare de -25...70 °C. Produsul este recomandat în special pentru utilizarea în sisteme care necesită frânare frecventă sau intensivă, cum ar fi echipamente de ridicare, benzi transportoare sau mașini cu inerție ridicată. Cu rezistența de frânare Schneider Electric VW3A7750, puteți îmbunătăți semnificativ performanța și precizia convertizorului de frecvență în timpul operațiunilor de frânare, reducând în același timp uzura mecanică a sistemului și mărind durata de viață a acestuia.
Schneider Electric Altivar Process ATV900 - VW3A7750 - accesoriu pentru convertizor de frecvență, rezistență de frânare ATV340 - pentru convertizoare de frecvență 900, 100 Ohm, 1,7 kW, IP20 date tehnice
Caracteristici generale
Familia de produse: Altivar
Seriile compatibile: Altivar Machine ATV340, Altivar Process ATV900
Tipul produsului: Rezistență de frânare
Număr de piesă: VW3A7750
Caracteristici electrice
Valoare ohmică: 100 Ohm
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Putere medie disponibilă: 1,7 kW la 50 °C
Ciclu de funcționare: Ciclu intensiv (sarcină grea) <54 s frânare cu cuplu de frânare 100% pentru un ciclu de 120 s
Ciclu de funcționare: Ciclu intensiv (sarcină grea) <6 s frânare cu cuplu de frânare de 165% pentru un ciclu de 120 s
Compatibilitate
Compatibil cu multe convertizoare de frecvență din seriile ATV930, ATV950 și ATV340 în diverse categorii de putere, 380...480 V și 500...690 V. Conexiune și protecție Conexiune electrică: terminal, capacitate de conectare: <= 10 mm² / AWG 8 pentru acționare Conexiune electrică: terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 la comutatorul de control al temperaturii
Tip de protecție: Protecție termică prin convertizor de frecvență sau comutator de control al temperaturii la 120 °C
Caracteristici fizice
Clasă de protecție IP: IP20
Lățime: 290 mm
Înălțime: 570 mm
Adâncime: 180 mm
Condiții de mediu
Temperatura ambiantă de funcționare: 0...50 °C
Temperatură ambiantă de depozitare: -25...70 °C
Instalare
Distanță de instalare: Minimum 100 mm pe toate laturile
Orientare instalare: Conform recomandărilor din documentație
