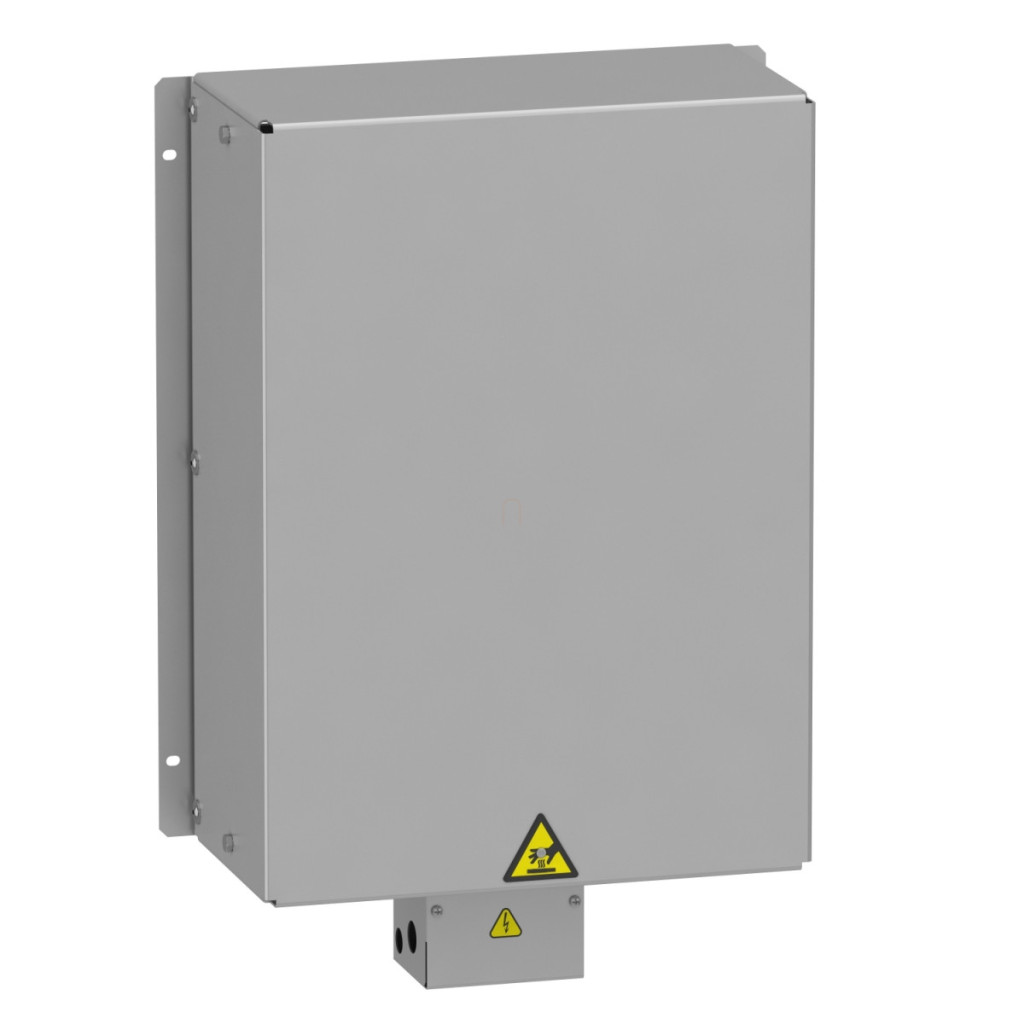

VW3A7751 este o rezistență de frânare profesională pentru gama de produse Altivar de la Schneider Electric, concepută special pentru convertoarele de frecvență Altivar Machine ATV340 și Altivar Process ATV900. Această componentă de frânare de 60 Ohm, 2,9 kW este un accesoriu esențial pentru frânarea dinamică a motoarelor în medii industriale. Rezistența de frânare are un grad de protecție IP20, care oferă protecție de bază împotriva contactului și împotriva pătrunderii obiectelor solide mai mari de 12,5 mm. Produsul are o tensiune nominală de funcționare de 24 V CC și 250 V CA, asigurând compatibilitatea cu diferite tipuri de convertoare de frecvență Altivar. Dispozitivul se bucură de o compatibilitate largă cu produsele: poate fi utilizat cu o serie de convertoare de frecvență ATV930, ATV950 și ATV340 din diferite clase de putere, în intervalele de tensiune 200-240 V, 380-480 V, 500-690 V și 600 V. Rezistența de frânare VW3A7751 poate fi utilizată în două cicluri de sarcină diferite: într-un ciclu intens, oferă până la 54 de secunde de frânare cu un cuplu de frânare de 100% într-un ciclu de 120 de secunde sau, alternativ, 6 secunde de frânare cu un cuplu de frânare de 165%, tot într-un ciclu de 120 de secunde. Puterea medie disponibilă este de 2,9 kW la o temperatură ambiantă de 50 °C. Conexiunea electrică este asigurată de terminale care pot acomoda cabluri cu o secțiune transversală de până la 10 mm²/AWG 8 la unitatea de acționare, iar cablurile cu o secțiune transversală de până la 2,5 mm²/AWG 12 pot fi conectate la comutatorul de control al temperaturii. Protecția este asigurată de protecția termică a unității de acționare sau prin intermediul unui comutator de control al temperaturii setat la 120 °C. Rezistența de frânare VW3A7751 are dimensiuni fizice impresionante: 390 mm lățime, 570 mm înălțime și 180 mm adâncime, cu o greutate netă de 8,3 kg. Intervalul său de temperatură de funcționare este de 0...50 °C, iar intervalul de temperatură de depozitare este de -25...70 °C. Respectarea cerințelor de instalare și distanțare specificate în ghidul de instalare este esențială pentru funcționarea corectă și disiparea căldurii. La instalarea rezistenței de frânare, trebuie respectate distanțele minime: cel puțin 100 mm (3,93 inci) pe fiecare parte și minimum 50 mm (1,97 inci) deasupra și dedesubt.
Date tehnice rezistență de frânare VW3A7751
Caracteristici principale
Familia de produse: Altivar Machine ATV340, Altivar Process ATV900
Tipul produsului: Rezistență de frânare
Valoare ohmică: 60 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Compatibilitate
Compatibil cu următoarele convertizoare de frecvență:
- ATV930 montat pe perete 5,5 kW 380...480 V ciclu de lucru intens
- ATV930 montat pe perete 7,5 kW 380....480 V ciclu de lucru intens
- ATV930 montat pe perete 2,2 kW 200...240 V ciclu de lucru intens
- ATV950 montat pe perete 5,5 kW 380...480 V ciclu de funcționare intens
- ATV950 montat pe perete 7,5 kW 380...480 V ciclu de funcționare intens
- ATV340 4 kW 380...480 V ciclu de funcționare intens
- ATV340 5,5 kW 380...480 V ciclu de lucru intens
- ATV930 7,5 kW 500...690 V ciclu de lucru intens
- ATV930 11 kW 500...690 V ciclu de lucru intens
- ATV930 10 CP 600 V ciclu de lucru intens
- ATV930 15 CP 600 V ciclu de lucru intens
Capacitate de încărcare
Ciclu de încărcare: Ciclu de lucru intens <54 s frânare cu cuplu de frânare 100% într-un ciclu de 120 s
Ciclu de funcționare intensă <6 s frânare cu cuplu de frânare de 165% într-un ciclu de 120 s
Putere medie disponibilă: 2,9 kW la 50 °C
Conexiuni electrice
Conexiune electrică: terminal, capacitate de conectare: <= 10 mm² / AWG 8 pentru acționare
terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 390 mm (15,35 in.)
Înălțime: 570 mm (22,44 in.)
Adâncime: 180 mm (7,09 in.)
Greutate netă: 8,3 kg
Condiții de mediu
Grad de protecție IP: IP20
Temperatura aerului ambiant în timpul depozitării: -25...70 °C
Temperatura aerului ambiant în timpul funcționării: 0...50 °C
Informații privind instalarea
Distanțe minime: cel puțin 100 mm (3,93 in.) pe toate laturile, cel puțin 50 mm (1,97 in.) deasupra și dedesubt
