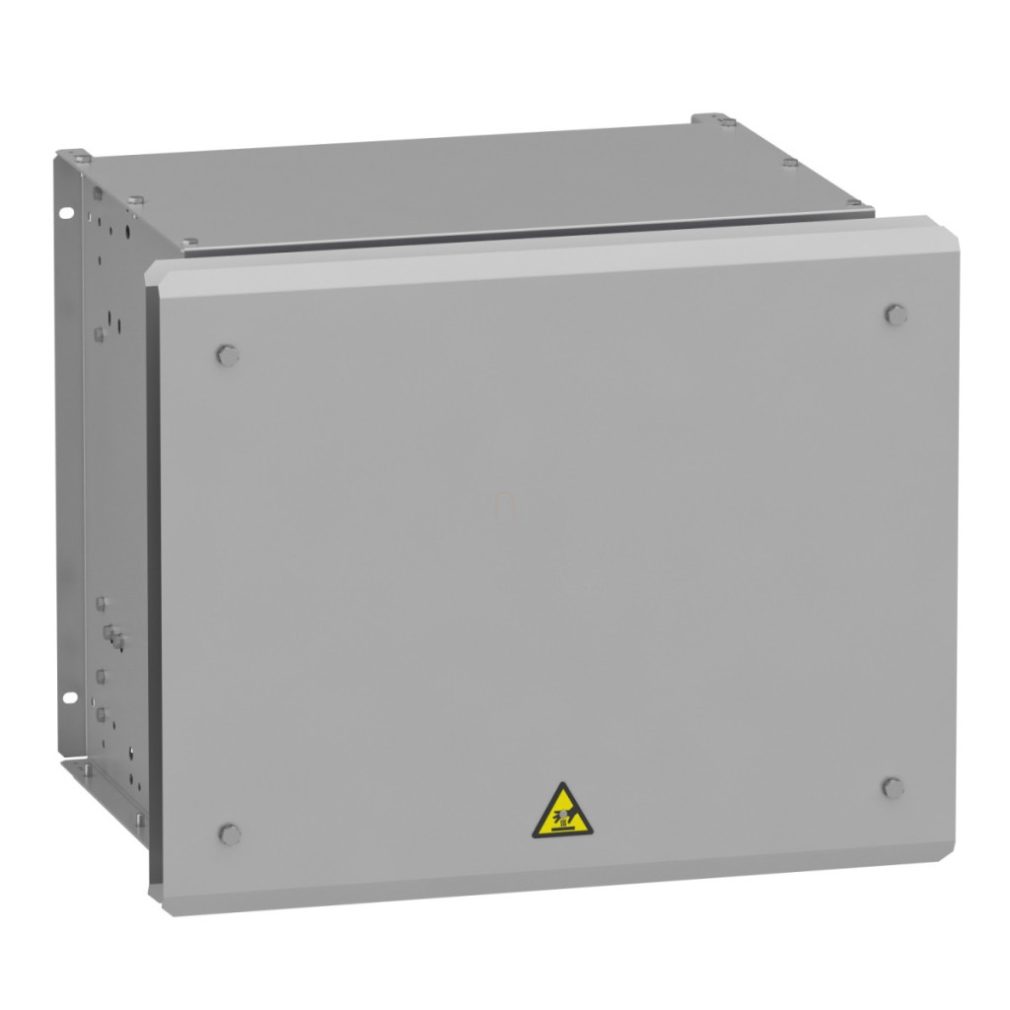

Rezistența de frânare Schneider Electric VW3A7752 este un dispozitiv utilizat în tehnologia de acționare industrială, ideal pentru gestionarea eficientă a energiei generate în timpul operațiunilor de frânare ale convertizoarelor de frecvență. Această componentă de 28 ohmi este proiectată special pentru familiile de convertoare de frecvență Altivar Process ATV900 și Altivar Machine ATV340, asigurând compatibilitate perfectă și performanță optimă. Rezistența de frânare VW3A7752 poate suporta o putere medie de 5,1 kW la o temperatură ambiantă de 50 °C. Această componentă robustă poate fi utilizată în două moduri diferite de frânare: funcționarea în condiții grele permite până la 54 de secunde de frânare cu un cuplu de frânare de 100% într-un ciclu de 120 de secunde sau, alternativ, până la 6 secunde de frânare cu un cuplu de frânare de 165%, tot într-un ciclu de 120 de secunde. Această flexibilitate permite utilizarea dispozitivului într-o gamă largă de aplicații, de la sisteme cu inerție ridicată până la procese care necesită opriri și porniri frecvente. Rezistența de frânare VW3A7752 are un spectru larg de compatibilitate în domeniul acționărilor cu viteză variabilă. Poate fi utilizată, printre altele, cu versiunile ATV930 montate pe perete de 11 kW și 15 kW 380...480 V, tipul ATV930 montat pe perete de 4 kW 200...240 V, ATV950 montat pe perete de 11 kW și 15 kW 380...480 V, precum și modelele ATV340 de 7,5 kW și 11 kW 380...480 V. De asemenea, este compatibilă cu versiunile ATV930 de 15 kW și 18,5 kW 500...690 V, precum și cu convertoarele de frecvență ATV930 de 20 și 25 CP 600 V. Toate aceste opțiuni de compatibilitate se aplică exclusiv aplicațiilor cu cicluri severe, în care capacitatea de frânare fiabilă este deosebit de importantă. Rezistența de frânare VW3A7752 are un grad de protecție IP23, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide mai mari de 12,5 mm și a stropilor de apă la un unghi de 60° față de verticală. În ceea ce privește dimensiunile fizice, aceasta are o lățime de 540 mm, o înălțime de 485 mm și o adâncime de 650 mm. În timpul instalării, este important să vă asigurați că există un spațiu liber de cel puțin 500 mm (19,7 inci) în jurul acesteia în toate direcțiile, pentru o ventilație adecvată. În ceea ce privește conexiunea electrică, rezistența de frânare are o șină de conectare M6 la convertorul de frecvență, în timp ce firele cu o secțiune transversală de până la 2,5 mm²/AWG 12 pot fi conectate la comutatorul de control al temperaturii. Produsul este protejat de un comutator termic încorporat care se activează la 120 °C și oferă protecție împotriva supraîncălzirii prin convertorul de frecvență sau un comutator separat de control al temperaturii.
Schneider Electric Altivar Process ATV900 - VW3A7752 - accesoriu pentru convertizor de frecvență, rezistență de frânare ATV340 - pentru convertizoare de frecvență 900, 28 Ohm, 5,1 kW, IP23 date tehnice
Caracteristici principale
Seriile compatibile: Altivar Process ATV900, Altivar Machine ATV340
Tipul produsului: Rezistență de frânare
Valoare ohmică: 28 Ohm
Tensiune nominală de funcționare: 24 V CC, 250 V CA
Compatibilitate
Compatibil cu convertizoare de frecvență:
ATV930 versiune montată pe perete 11 kW 380...480 V ciclu de lucru intens
ATV930 versiune montată pe perete 15 kW 380...480 V ciclu de lucru intens
ATV930 versiune montată pe perete 4 kW 200...240 V ciclu de lucru intens
ATV950 versiune montată pe perete 11 kW 380...480 V ciclu de funcționare intens
ATV950 versiune montată pe perete 15 kW 380...480 V ciclu de funcționare intens
ATV340 7,5 kW 380...480 V ciclu de funcționare intens
ATV340 11 kW 380...480 V ciclu de funcționare intens
ATV930 15 kW 500...690 V ciclu de funcționare intens
ATV930 18,5 kW 500...690 V ciclu de funcționare intens
ATV930 20 CP 600 V ciclu de funcționare intens
ATV930 25 CP 600 V ciclu de funcționare intens
Parametri tehnici
Ciclu de funcționare: Ciclu de funcționare intens (serviciu intens) <54 s frânare cu cuplu de frânare 100% pentru un ciclu de 120 s, Serviciu intens (serviciu intens) <6 s frânare cu cuplu de frânare de 165% pentru un ciclu de 120 s
Putere medie disponibilă: 5,1 kW la 50 °C
Conexiune electrică: terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii, cablu de șină M6 pentru acționare
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 540 mm Înălțime: 485 mm Adâncime: 650 mm Condiții de mediu Clasa de protecție IP: IP23 Temperatură ambiantă pentru depozitare: -25…70 °C
Temperatură ambiantă pentru funcționare: 0…50 °C
Dimensiuni și instalare
Distanța necesară pentru instalare: ≥ 500 mm (≥ 19,7 inci) în toate direcțiile
Dimensiuni în mm (A×B×C×A1×C1×A2×C2): 530×485×485×510×380×650×540, Dimensiunea orificiului: 9×12
Dimensiuni în inci (A×B×C×A1×C1×A2×C2): 20,87×19,09×19,09×20,08×14,96×25,59×21,26, Dimensiunea orificiului: 0,35×0,47
Ghid de conectare
Produsul poate fi conectat ca o singură rezistență de frânare sau ca două rezistențe paralele.
