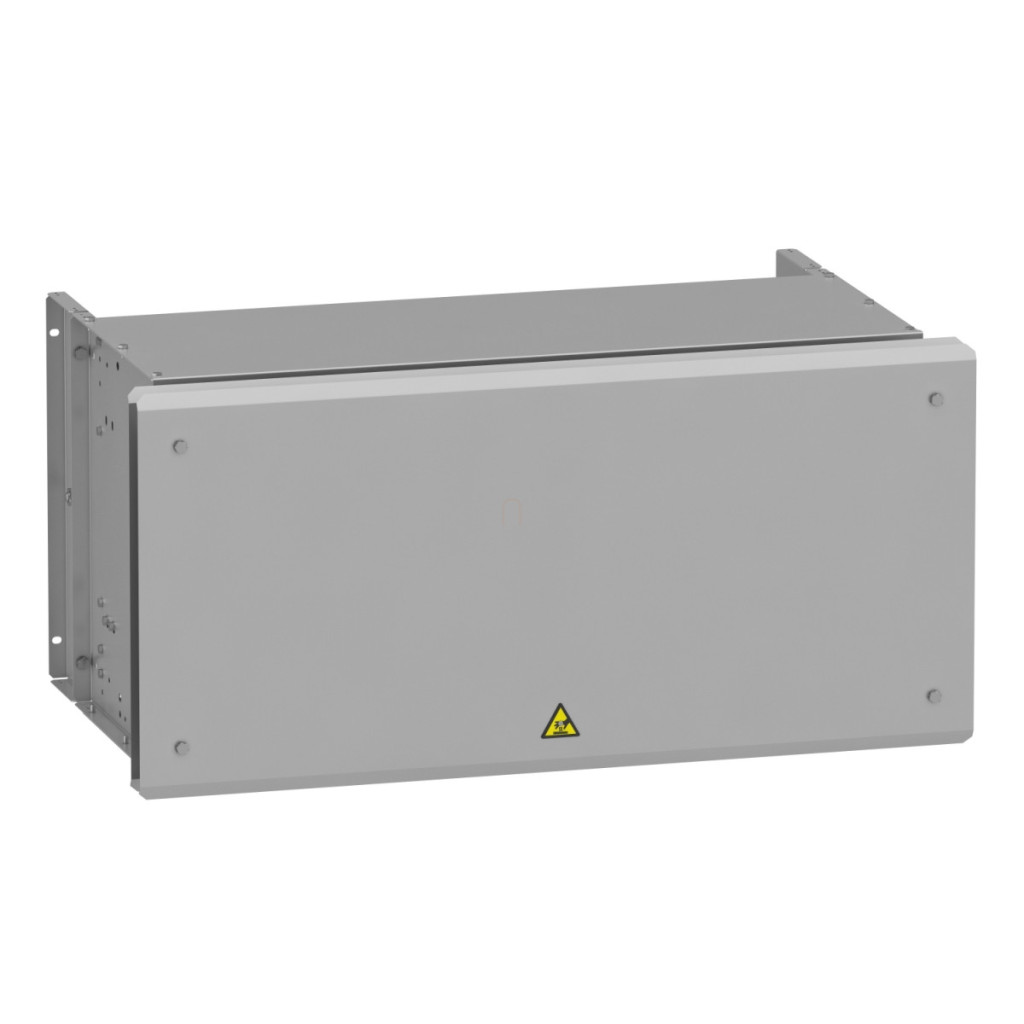

Rezistența de frânare Schneider Electric Altivar VW3A7753 este o rezistență de frânare profesională concepută special pentru familiile de convertoare de frecvență Altivar Machine ATV340 și Altivar Process ATV900. Această componentă compactă, dar puternică, oferă o soluție optimă pentru absorbția și conversia eficientă a energiei de frânare a sistemelor de acționare cu convertizor de frecvență în energie termică. Rezistența de frânare VW3A7753 are o valoare de rezistență de 16 ohmi și o putere medie de 14 kW la o temperatură ambiantă de 50 °C. Produsul este fabricat cu protecție IP23, care oferă o protecție adecvată împotriva prafului și picăturilor de apă, fiind ideal pentru utilizarea în medii industriale. Rezistența de frânare are o gamă largă de tensiuni de funcționare: poate fi utilizată atât la tensiuni de funcționare de 24 V CC, cât și de 250 V CA, sporind și mai mult gama de aplicații și flexibilitatea sa. Această rezistență de frânare este recomandată în special pentru convertoarele de frecvență de putere mai mare, inclusiv multe modele din seriile ATV930, ATV950 și ATV340. Este compatibilă, printre altele, cu modelele ATV930 montate pe perete de 18,5 kW, 22 kW și 30 kW 380...480 V, versiunea ATV930 montată pe perete de 7,5 kW 200...240 V și modelele ATV950 montate pe perete de 18,5 kW, 22 kW și 30 kW 380...480 V. Alte modele compatibile includ convertoarele de frecvență ATV340 de 15 kW, 18 kW și 22 kW 380...480 V și versiunile ATV930 de 22 kW, 30 kW și 37 kW 500...690 V. De asemenea, este compatibil cu modelele de 600 V destinate pieței din SUA, inclusiv versiunile ATV930 de 30 CP, 40 CP și 50 CP. Produsul poate fi utilizat în două cicluri de sarcină: în ciclul de sarcină grea, până la 54 de secunde de frânare cu un cuplu de frânare de 100% într-un ciclu de 120 de secunde sau 6 secunde de frânare cu un cuplu de frânare de 165%, tot într-un ciclu de 120 de secunde. Dimensiunile exacte ale rezistenței de frânare VW3A7753 sunt: 540 mm lățime, 605 mm înălțime și 1060 mm adâncime. Desenele dimensionale detaliate pot fi găsite în documentația produsului și arată clar punctele de montare și distanțele necesare pentru dispozitiv. Rezistența de frânare poate fi conectată electric în două moduri: la comutatorul de control al temperaturii printr-un cablu de maximum 2,5 mm²/AWG 12 sau la convertorul de frecvență prin tije de conectare M6. Produsul poate fi protejat termic în două moduri: prin convertorul de frecvență sau prin comutatorul de control al temperaturii încorporat, care se activează la 120 °C. La instalarea rezistenței de frânare, trebuie respectate distanțele de instalare necesare, care sunt de cel puțin 500 mm (19,7 inci) în toate direcțiile, pentru a asigura o răcire adecvată. Producătorul furnizează scheme detaliate de cablare pentru instalarea și conectarea produsului, atât pentru o singură rezistență de frânare, cât și pentru două rezistențe de frânare conectate în paralel, unde A1 reprezintă convertorul de frecvență sau unitatea de frânare externă, A2 reprezintă rezistența de frânare, iar PA și PB reprezintă punctele de conectare ale magistralei de curent continuu.
Schneider Electric Altivar Process ATV900 - VW3A7753 - accesoriu pentru convertizor de frecvență, rezistență de frânare pentru convertizoare de frecvență ATV340 - 900, 16 Ohm, 14 kW, IP23 date tehnice
Caracteristici principale
Seriile compatibile: Altivar Machine ATV340, Altivar Process ATV900
Tipul produsului: Rezistență de frânare
Valoare ohmică: 16 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Compatibilitate
Compatibil cu următoarele convertizoare de frecvență:
- ATV930 montat pe perete 18,5 kW 380...480 V ciclu sever
- ATV930 montat pe perete 22 kW 380...480 V ciclu sever
- ATV930 montat pe perete 30 kW 380...480 V ciclu sever
- ATV930 montat pe perete 7,5 kW 200...240 V ciclu sever
- ATV950 montat pe perete 18,5 kW 380...480 V ciclu sever
- ATV950 montat pe perete 22 kW 380...480 V ciclu sever
- ATV950 montat pe perete 30 kW 380...480 V ciclu sever
- ATV340 15 kW 380...480 V ciclu sever
- ATV340 18 kW 380...480 V ciclu sever
- ATV340 22 kW 380...480 V ciclu sever
- ATV930 22 kW 500...690 V ciclu sever
- ATV930 30 kW 500...690 V ciclu sever
- ATV930 37 kW 500...690 V ciclu sever
- ATV930 30 CP 600 V ciclu sever
- ATV930 40 CP 600 V ciclu sever
- ATV930 50 CP 600 V ciclu sever
Ciclu de încărcare
- Ciclu sever (sarcină grea): <54 s frânare cu cuplu de frânare 100% într-un ciclu de 120 s
- Ciclul sever (sarcină grea): <6 s frânare cu cuplu de frânare de 165% într-un ciclu de 120 s
Putere
Putere medie disponibilă: 14 kW la 50 °C
Conexiune electrică
- Terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii
- Cablu cu tijă M6 pentru acționare
Protecție
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Dimensiuni
Lățime: 540 mm
Înălțime: 605 mm
Adâncime: 1060 mm
Condiții de mediu
Grad de protecție IP: IP23
Temperatura ambiantă de depozitare: -25…70 °C
Temperatură ambiantă de funcționare: 0…50 °C
Informații privind instalarea
Pentru o instalare corespunzătoare, asigurați-vă că există un spațiu liber de cel puțin 500 mm (19,7 inci) pe toate laturile, pentru o ventilație adecvată.
