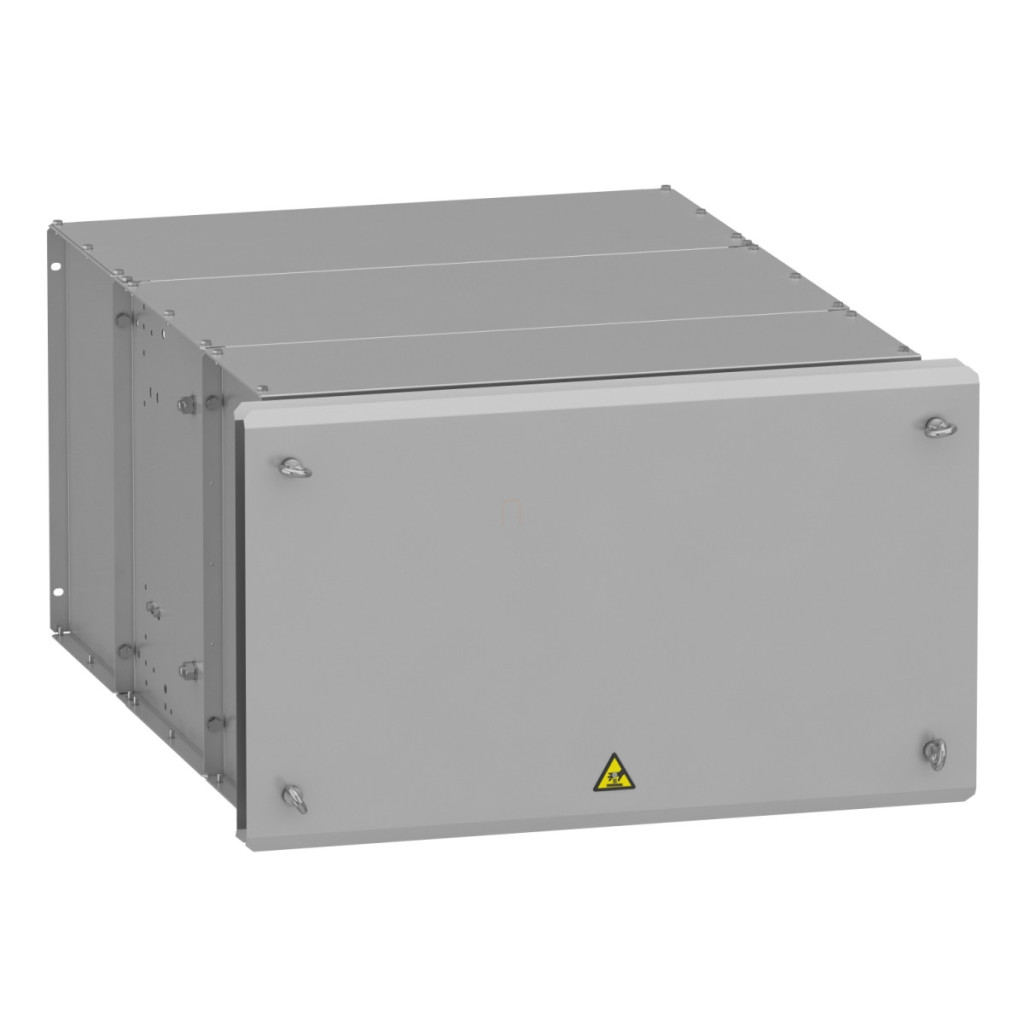

Schneider Electric VW3A7754 este o rezistență de frânare de înaltă performanță, concepută special pentru familia de convertoare de frecvență Altivar. Această rezistență de frânare robustă este ideală pentru aplicații care implică cicluri de frânare frecvente sau intense, deoarece disipă eficient energia în exces generată în timpul frânării motorului. Modelul VW3A7754 este pe deplin compatibil cu convertizoarele de frecvență din seriile Altivar Machine ATV340 și Altivar Process ATV900, asigurând o cooperare perfectă și performanțe optime. Rezistența de frânare are o valoare de rezistență de 10 ohmi și poate absorbi până la 19 kW de putere la o temperatură ambiantă de 50 °C. Dispozitivul este potrivit în special pentru cicluri de lucru grele, în care este necesară frânarea intensivă. A fost optimizat pentru două cicluri de funcționare diferite: poate gestiona frânarea cu un cuplu de frânare de 100% pentru mai puțin de 54 de secunde într-un ciclu de 120 de secunde, precum și frânarea cu un cuplu de frânare de 165% pentru mai puțin de 6 secunde, tot într-un ciclu de 120 de secunde. Această versatilitate îi permite să se adapteze la diferite cerințe de aplicare, fie pentru sisteme cu inerție ridicată, fie pentru echipamente care necesită poziționare de precizie. Rezistența de frânare Schneider Electric VW3A7754 are o compatibilitate largă cu convertizoarele de frecvență, inclusiv versiunile ATV930 și ATV950 montate pe perete, cu puteri nominale de 37, 45 și 90 kW (pentru funcționare intensivă la 380-480 V), seria ATV340 cu puteri nominale de 30, 37 și 75 kW (pentru funcționare intensivă la 380-480 V), precum și versiunile ATV930 cu puteri nominale de 45 și 55 kW (pentru funcționare intensivă la 500-690 V) și versiunile de 60 și 75 cai putere, 600 V pentru sarcini grele. Este de remarcat faptul că, în cazul convertizorului de frecvență ATV340 de 75 kW, sunt necesare două astfel de rezistențe de frânare per acționare pentru a asigura performanțe adecvate. Produsul funcționează la o tensiune nominală de 24 V CC și 250 V CA, ceea ce extinde și mai mult posibilitățile sale de aplicare în diverse medii industriale. Rezistența de frânare are o protecție termică fiabilă, care poate fi implementată în două moduri: prin convertorul de frecvență sau printr-un comutator de control al temperaturii care se activează la 120 °C. Conexiunea electrică se realizează printr-un terminal cu o capacitate de conectare de până la 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii și un cablu cu tijă M12 pentru acționare. Dispozitivul are un grad de protecție IP23, care oferă o protecție adecvată împotriva obiectelor solide și a stropirii cu apă. Intervalul său de temperatură de funcționare este de 0-50 °C, iar intervalul de temperatură de depozitare este de -25 până la 70 °C. Pentru o răcire adecvată și o funcționare sigură, trebuie asigurat un spațiu liber minim de 500 mm (19,7 inci) pe toate laturile în jurul rezistenței de frânare. VW3A7754 are o lățime de 740 mm, o înălțime de 1035 mm și o adâncime de 485 mm, cu o greutate netă de 71 kg.
Schneider Electric Altivar Process ATV900 - VW3A7754 - accesoriu pentru convertizor de frecvență, rezistență de frânare pentru convertizor de frecvență ATV340 - 900, 10 Ohm, 19 kW, IP23 date tehnice
Caracteristici principale
Compatibilitate: Altivar Machine ATV340, Altivar Process ATV900
Tip produs: Rezistență de frânare
Valoare Ohm: 10 Ohm
Tensiune nominală de funcționare [Ue]: 24 V c.c., 250 V c.a.
Compatibilitate
Convertoare de frecvență compatibile: ATV930 montat pe perete 37 kW 380...480 V pentru sarcini grele, ATV930 montat pe perete 45 kW 380...480 V pentru sarcini grele, ATV930 montat pe perete 90 kW 380...480 V pentru sarcini grele, ATV950 montat pe perete 37 kW 380...480 V pentru sarcini grele, ATV950 montat pe perete 45 kW 380...480 V pentru sarcini grele, ATV950 montat pe perete 90 kW 380...480 V ciclu de funcționare intens
Alte unități compatibile: ATV340 30 kW 380...480 V ciclu de funcționare intens, ATV340 37 kW 380...480 V ciclu de funcționare intens, ATV340 75 kW 380...480 V ciclu intens per 2 acționări, ATV930 45 kW 500...690 V ciclu intens, ATV930 55 kW 500...690 V ciclu intens, ATV930 60 CP 600 V ciclu intens, ATV930 75 CP 600 V ciclu de funcționare intensă
Caracteristici de performanță
Ciclu de funcționare: Intens <54 s frânare cu cuplu de frânare 100% într-un ciclu de 120 s, Intens <6 s frânare cu cuplu de frânare de 165% într-un ciclu de 120 s
Putere medie disponibilă: 19 kW la 50 °C
Conexiune electrică
Tip conexiune: terminal, capacitate conexiune: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii, cablu cu tijă M12 pentru acționare
Tip de protecție: Protecție termică prin acționare sau comutator de control al temperaturii la 120 °C
Dimensiuni
Lățime: 540 mm
Înălțime: 1035 mm
Adâncime: 860 mm
Greutate netă: 71 kg
Condiții de mediu
Grad de protecție IP: IP23
Temperatura ambiantă de depozitare: -25...70 °C Temperatura ambiantă de funcționare: 0...50 °C Instalare și distanțe Distanța minimă pe toate laturile: >= 500 mm / >= 19,7 inci
