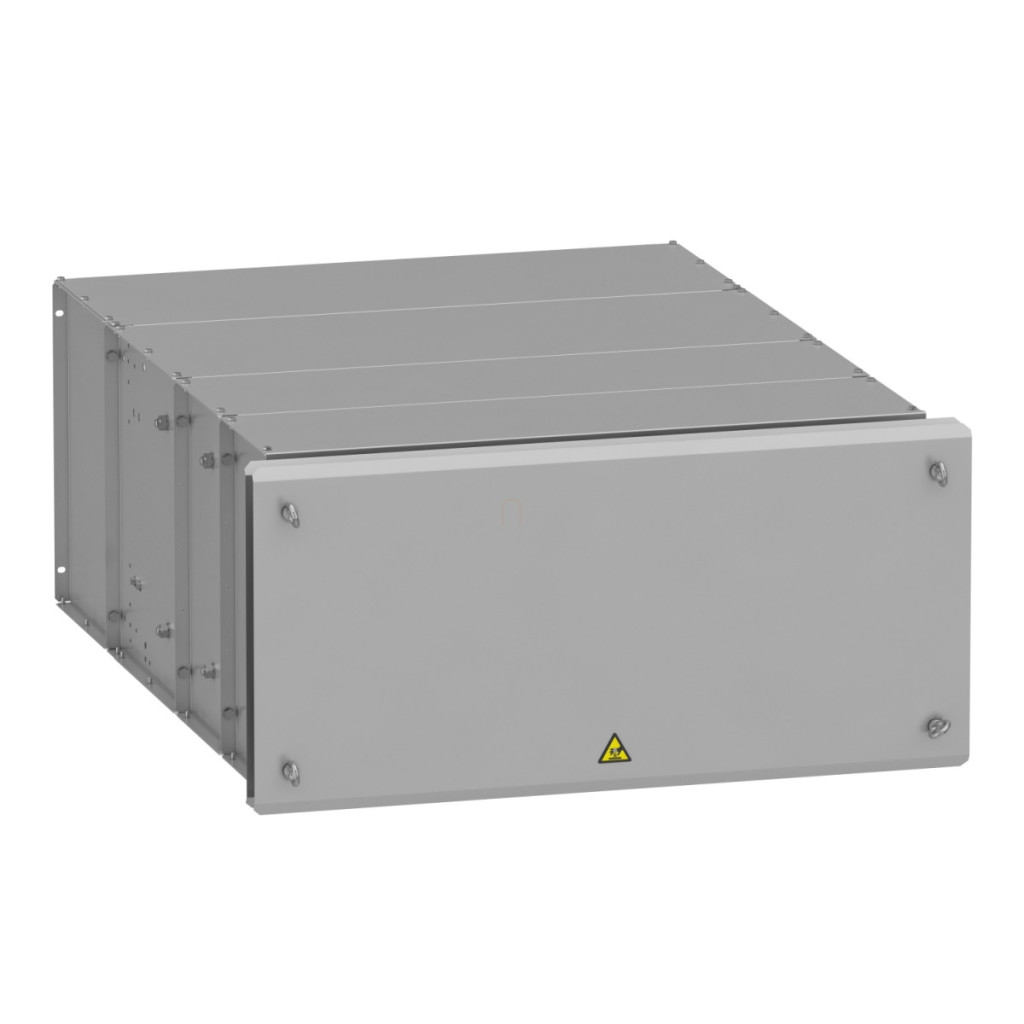

Schneider Electric VW3A7756 este o rezistență de frânare de înaltă performanță concepută pentru convertoarele de frecvență din seriile Altivar Machine ATV340 și Altivar Process ATV900. Această rezistență specială de frânare este o componentă esențială în sistemele de convertoare de frecvență în care sunt necesare frânarea eficientă și absorbția energiei la încetinirea sau oprirea motorului. Rezistența de frânare VW3A7756 are o rezistență de 5 ohmi și o putere medie de 32 kW la o temperatură ambiantă de 50 °C. Dispozitivul are un design extrem de robust, cu un grad de protecție IP23, care oferă o protecție adecvată împotriva obiectelor solide și a picăturilor de apă, permițând în același timp o disipare eficientă a căldurii. Rezistența funcționează la o tensiune nominală de 24 V CC și 250 V CA, ceea ce o face potrivită pentru utilizarea într-o varietate de medii de aplicare. Această rezistență de frânare este potrivită în special pentru aplicații de mare putere și oferă o compatibilitate largă cu diferite modele de convertoare de frecvență Schneider Electric. Printre altele, este compatibilă cu versiunile montate pe perete ale ATV930 de la 75 kW la 160 kW în gama 380...480 V, precum și cu modelele 200...240 V de la 22 kW la 45 kW. Poate fi utilizată și cu versiunile de 75 kW ale modelului ATV950 și cu versiunile de 55 kW ale modelului ATV340. Pentru cerințe de putere mai mari, rezistența de frânare VW3A7756 poate fi conectată și în paralel: se recomandă 3 rezistențe pentru convertoarele de frecvență cu o putere nominală de 220 kW și 250 kW, în timp ce se recomandă 4 rezistențe pentru unitățile cu o putere nominală de 310 kW. Rezistența de frânare VW3A7756 este proiectată pentru diferite cicluri de încărcare. În modul ciclu sever (serviciu intens), poate asigura <54 secunde de frânare cu un cuplu de frânare de 100% într-un ciclu de 120 secunde sau <6 secunde de frânare cu un cuplu de frânare de până la 165%, tot într-un ciclu de 120 secunde. Produsul acceptă, de asemenea, cicluri de frânare speciale suplimentare cu un cuplu de frânare de 150% la diferite niveluri de putere, de exemplu cu o putere a convertizorului de frecvență de 220 kW, 250 kW sau 315 kW. Această versatilitate permite optimizarea sistemului pentru cerințele specifice ale aplicației. Proiectarea tehnică a rezistenței de frânare VW3A7756 include mai multe funcții de protecție. Protecția termică este asigurată de convertorul de frecvență sau de comutatorul de control al temperaturii, care se activează la 120 °C. Pentru conectarea electrică, dispozitivul are terminale pentru cabluri de până la 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii și o bandă de conectare M12 pentru convertorul de frecvență. Dimensiunile fizice ale produsului sunt: 540 mm lățime, 1285 mm înălțime, 1060 mm adâncime și o greutate netă de 126 kg. Intervalul de temperatură de funcționare este de 0...50 °C, iar intervalul de temperatură de depozitare este de -25...70 °C.
Schneider Electric Altivar Process ATV900 - VW3A7756 - Date tehnice rezistență de frânare
Caracteristici principale
Tip produs: Rezistență de frânare
Compatibilitate: Altivar Machine ATV340, Altivar Process ATV900
Valoare ohmică: 5 ohmi
Tensiune nominală de funcționare: 24 V c.c., 250 V c.a.
Putere medie disponibilă: 32 kW la 50 °C
Grad de protecție IP: IP23
Detalii privind compatibilitatea
Variator de viteză ATV930 versiune montată pe perete 75 kW 380...480 V ciclu sever
Variator de viteză ATV930 versiune montată pe perete 110 kW 380...480 V ciclu sever
Variator de viteză ATV930 montat pe perete 132 kW 380...480 V ciclu sever
Variator de viteză ATV930 montat pe perete 160 kW 380...480 V ciclu sever
Variator de viteză ATV930 montat pe perete 22 kW 200...240 V ciclu sever
Variator de viteză ATV930 montat pe perete 30 kW 200...240 V ciclu sever
Variator de viteză ATV930 montat pe perete 37 kW 200...240 V ciclu sever
Variator de viteză ATV930 montat pe perete 45 kW 200...240 V ciclu sever
Variator de viteză ATV950 montat pe perete 75 kW 380...480 V ciclu sever
Variator de viteză ATV340 55 kW 380...480 V ciclu sever
Cicluri de încărcare
Ciclu sever (serviciu intens) <54 s frânare cu cuplu de frânare 100% într-un ciclu de 120 s
Ciclu sever (serviciu intens) <6 s frânare cu cuplu de frânare 165% într-un ciclu de 120 s
Ciclu sever (serviciu intens) <6 s frânare cu cuplu de frânare de 150% într-un ciclu de 120 s puterea convertorului de frecvență = 220 kW
Ciclu sever (sarcină grea) <6 s frânare cu cuplu de frânare de 150% într-un ciclu de 120 s puterea convertorului de frecvență = 250 kW
Ciclu sever (condiții de funcționare grele) <6 s frânare cu cuplu de frânare de 150% într-un ciclu de 120 s Puterea convertizorului de frecvență = 315 kW
Conexiune electrică
Terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 pentru comutatorul de control al temperaturii
Șină de conectare M12 pentru convertizorul de frecvență
Tip de protecție
Protecție termică prin convertizorul de frecvență sau comutatorul de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 540 mm
Înălțime: 1285 mm
Adâncime: 1060 mm
Condiții de mediu
Temperatură ambiantă de funcționare: 0...50 °C
Temperatura ambiantă de depozitare: -25...70 °C
