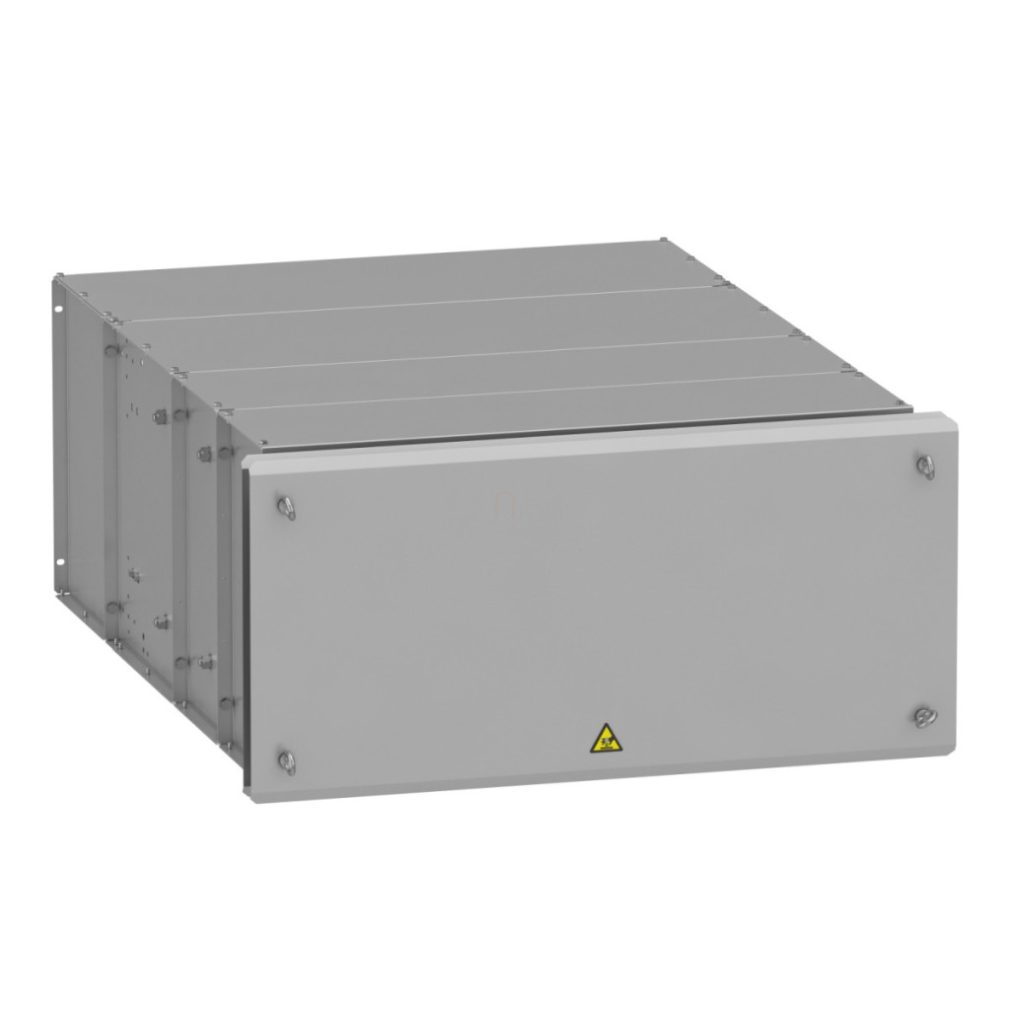

Rezistența de frânare Schneider Electric VW3A7757 este un accesoriu industrial de înaltă performanță pentru seria de convertoare de frecvență Altivar Process ATV900. Această rezistență de frânare este special concepută pentru aplicații de înaltă performanță în care decelerarea bruscă a motorului și conversia energiei cinetice în energie electrică sunt critice. Produsul are o valoare de rezistență de 1,4 Ohm și poate suporta o putere medie de până la 29 kW la o temperatură ambiantă de 50 °C. Clasa de protecție IP23 permite utilizarea sa în medii industriale în care prezența prafului și a umidității este moderată. Rezistența de frânare are o tensiune nominală de funcționare de 24 V CC sau 250 V CA. Rezistența de frânare VW3A7757 este compatibilă cu mai multe convertoare de frecvență Altivar Process ATV900, inclusiv modelele ATV930 montate pe perete: 55 kW și 75 kW pentru cicluri de lucru intens de 200-240 V și 220 kW și 250 kW și 310 kW pentru sarcini medii de 380-480 V. Produsul este proiectat pentru diferite cicluri de funcționare: pentru sarcini grele, poate frâna timp de <54 secunde cu un cuplu de frânare de 100% într-un ciclu de 120 secunde sau timp de <6 secunde cu un cuplu de frânare de 165% în aceeași perioadă de timp. În funcție de puterea convertizorului de frecvență (220 kW, 250 kW sau 315 kW), frânarea cu un cuplu de frânare de 150% este posibilă și pentru maximum 6 secunde într-un ciclu de 120 de secunde. Există două tipuri de conexiuni electrice: la comutatorul de control al temperaturii cu un terminal cu o capacitate maximă de 2,5 mm² / AWG 12 și la convertorul de frecvență cu o bară colectoare M12. Produsul are protecție termică, care este implementată prin convertorul de frecvență sau un comutator de control al temperaturii de 120 °C. Dimensiunile sale fizice sunt 540 mm lățime, 1285 mm înălțime și 1060 mm adâncime, cu o greutate netă de 121 kg. Intervalul de temperatură de depozitare este de -25...70 °C, iar intervalul de temperatură de funcționare este de 0...50 °C. La instalarea rezistenței de frânare, este important să se respecte distanțele de siguranță specificate: trebuie asigurat un spațiu liber de minimum 500 mm (19,7 inci) în toate direcțiile. Schema de conectare permite conectarea uneia sau a două rezistențe de frânare. Rezistența trebuie conectată la convertorul de frecvență sau la unitatea de frânare externă prin intermediul conectorilor PA/PB DC rail. Documentația produsului conține desene dimensionale detaliate pentru a facilita poziționarea și instalarea corectă.
Schneider Electric Altivar Process ATV900 - VW3A7757 - accesoriu pentru convertizor de frecvență, rezistență de frânare pentru convertizor de frecvență ATV900, 1,4 Ohm, 29 kW, date tehnice IP23
Caracteristici principale
Familia de produse: Altivar
Compatibilitate: Altivar Process ATV900
Tipul produsului: Rezistență de frânare
Valoare ohmică: 1,4 Ohm
Tensiune nominală de funcționare [Ue]: 24 V c.c., 250 V c.a.
Compatibilitate
Compatibil cu următoarele convertoare de frecvență:
- ATV930 montat pe perete 55 kW 200...240 V ciclu de funcționare intens
- ATV930 montat pe perete 75 kW 200...240 V ciclu de funcționare intens
- ATV930 montat pe perete 220 kW 380...480 V ciclu mediu
- ATV930 montat pe perete 250 kW 380...480 V ciclu mediu
- ATV930 montat pe perete 310 kW 380...480 V ciclu de funcționare mediu
Ciclu de funcționare
- Ciclu de funcționare intens <54 s frânare cu cuplu de frânare 100% într-un timp de ciclu de 120 s
- Ciclu de funcționare intens (sarcini grele) <6 s frânare cu cuplu de frânare de 165% într-un timp de ciclu de 120 s
- Ciclul de sarcini grele <6 s frânare cu cuplu de frânare de 150% într-un timp de ciclu de 120 s puterea convertizorului de frecvență = 220 kW
- Ciclul de sarcini grele (serviciu intens) <6 s frânare cu cuplu de frânare de 150% într-un timp de ciclu de 120 s puterea convertorului de frecvență = 250 kW
- Ciclul de serviciu intens (sarcini grele) <6 s frânare cu cuplu de frânare de 150% într-un timp de ciclu de 120 s Puterea convertorului de frecvență = 315 kW
Putere și protecție
Putere medie disponibilă: 29 kW la 50 °C
Conexiune electrică: terminal, capacitate de conectare: <= 2,5 mm² / AWG 12 pentru comutator de control al temperaturii, bară colectoare M12 pentru convertizor de frecvență
Tip de protecție: Protecție termică prin convertizor de frecvență sau comutator de control al temperaturii la 120 °C
Caracteristici fizice
Lățime: 540 mm
Înălțime: 1285 mm
Adâncime: 1060 mm
Greutate netă: 121 kg
Condiții de mediu
Grad de protecție IP: IP23
Temperatura ambiantă de depozitare: -25...70 °C
Temperatură ambiantă de funcționare: 0...50 °C
Instrucțiuni de instalare
Distanța minimă necesară în toate direcțiile: 500 mm / 19,7 inci
