Convertorul de frecvență Altivar Process ATV900, în special modelul ATV930C22N4C, este un convertor de clasă premium optimizat pentru controlul proceselor industriale din gama Schneider Electric. Această versiune de înaltă performanță este ideală pentru medii industriale în care este necesar un control precis al motoarelor sincrone sau asincrone, până la o putere de 220 kW. Convertizorul de frecvență ATV930C22N4C are un grad de protecție IP00, fiind recomandat pentru instalarea într-un dulap de comandă. Este disponibil într-un design montabil pe perete, fără unitate de frânare în versiunea standard. Dispozitivul poate fi alimentat de la o sursă de alimentare trifazată de 400-480 V, cu o fluctuație admisibilă a tensiunii de alimentare de ±10% și o toleranță de frecvență de ±5%. Oferă un curent de ieșire continuu de 427 A sub sarcină normală și 302 A sub sarcină mare, la o frecvență de comutare de 2,5 kHz. Este extrem de versatil în ceea ce privește opțiunile de comunicare, suportând protocoalele Modbus serial, EtherNet/IP și Modbus TCP în configurația sa de bază. Poate fi extins cu module de comunicare opționale pentru protocoalele Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Modulele de expansiune I/O digitale și analogice, modulele de ieșire releu și diverse module de interfață encoder pot fi instalate în sloturile de expansiune. Această flexibilitate permite adaptarea perfectă a unității la o gamă largă de sisteme de automatizare. Dispozitivul are o frecvență maximă de ieșire de 599 Hz și o frecvență de comutare care poate fi setată între 1 și 8 kHz. Dispune de algoritmi avansați de control al motorului, suportă moduri de cuplu variabil, cuplu constant și cuplu optimizat pentru motoare asincrone și poate controla, de asemenea, motoare cu magneți permanenți și motoare sincrone cu reluctanță. Controlul vitezei are o pantă de accelerare și decelerare reglabilă liniar în intervalul 0,01-9999 s. Bucla de control este echipată cu un controler PID reglabil, care permite un control precis al procesului. Siguranța este asigurată de funcții de protecție integrate, cum ar fi protecția termică, protecția la supracurent, protecția la pierderea fazei motorului, protecția la supratensiune și subtensiune și funcția Safe Torque Off (STO) încorporată. Dispozitivul acceptă, de asemenea, funcțiile de siguranță Safe Limited Speed (SLS), Safe Brake Management (SBC/SBT) și Safe Stop 1 (SS1), care pot fi vitale în aplicații critice. Diversele funcții de protecție oferă o protecție completă atât pentru motor, cât și pentru acționare împotriva potențialelor defecțiuni. Dimensiunile fizice ale convertizorului sunt 440 mm lățime, 1195 mm înălțime și 380 mm adâncime. Are un filtru EMC încorporat și poate fi completat opțional cu o placă EMC pentru a îndeplini cerințe mai stricte de compatibilitate electromagnetică. Produsul are certificate complete de asigurare a calității, respectă reglementările CSA, TÜV și UL și are marcajul CE. Dispozitivul poate fi utilizat într-un interval larg de temperaturi ambientale (-10...40 °C fără degradarea performanței, 40...60 °C cu degradarea performanței) și la altitudini de până la 3000 m deasupra nivelului mării (reducere a curentului de 1% la fiecare 100 de metri peste 1000 m).

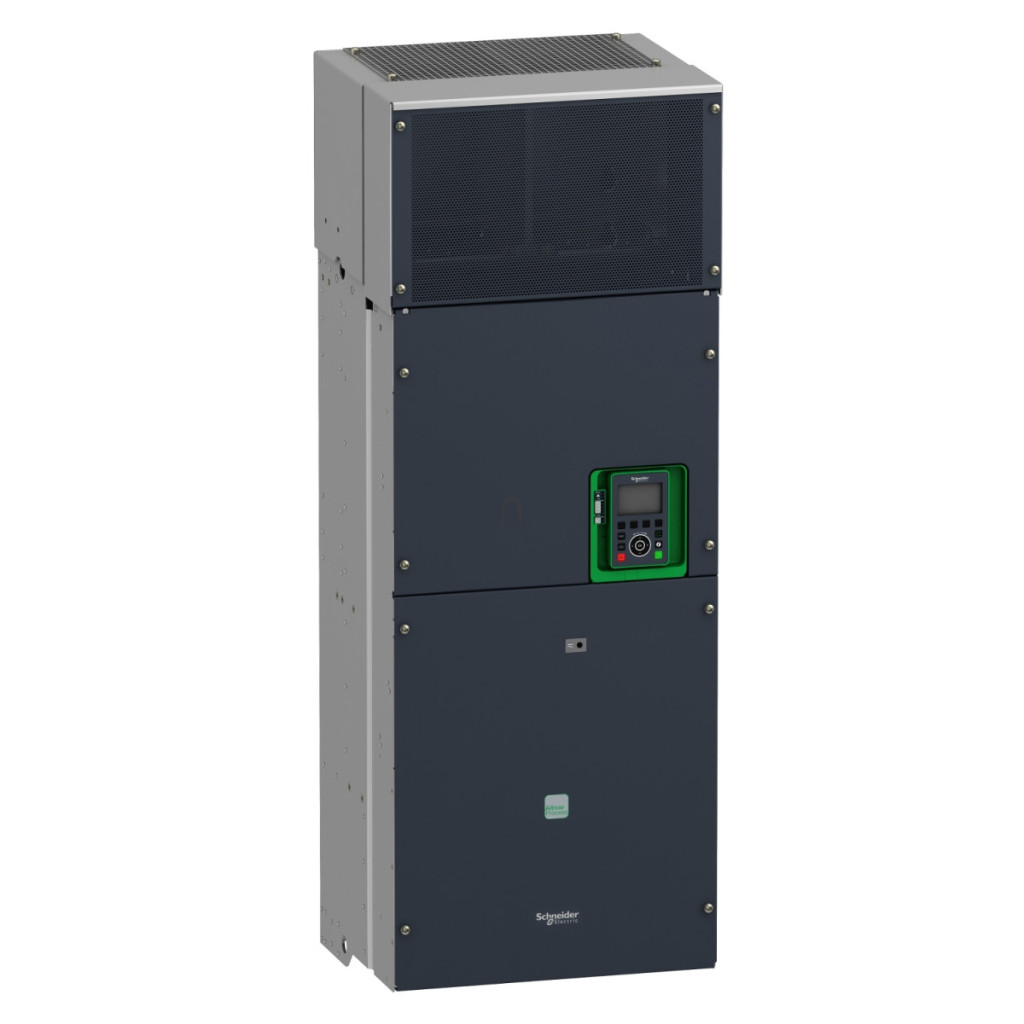

Schneider Electric Altivar Process ATV930 - ATV930C22N4C - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului sau al componentei: Convertizor de frecvență
Versiune: Versiune standard, fără chopper de frânare
Aplicație: Aplicație industrială
Utilizare prevăzută: Motoare sincrone, motoare asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V (± 10%)
Frecvența rețelei: 50...60 Hz (± 5%)
Curent nominal de ieșire: 427,0 A
Curent de bază la sarcină mare: 302,0 A
Curent de bază la sarcină mică: 427,0 A
Puterea motorului: 220,0 kW la sarcină normală, 160,0 kW la sarcină mare
Puterea aparentă: 247 kVA la 480 V (sarcină normală), 187 kVA la 480 V (sarcină mare)
Tensiune maximă de ieșire: 480,0 V
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutare: 1...8 kHz reglabilă, 2,5...8 kHz cu reducere a puterii
Frecvență nominală de comutare: 2,5 kHz
Porturi și protocoale de comunicare
Protocol port de comunicare: Modbus serial, EtherNet/IP, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de transmisie: Half-duplex, full-duplex, negociere automată pentru Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă pentru Modbus serial
Caracteristici fizice
Mod de montare: Montare pe perete
Grad de protecție IP: IP21
Grad de protecție: UL Tip 1
Dimensiuni: 440 mm lățime, 1195 mm înălțime, 380 mm adâncime
Greutate netă: 172 kg
Caracteristici de mediu
Rezistență de izolare: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 73 dB conform 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -10...40 °C (fără reducere a puterii), 40...60 °C (cu reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...3000 m cu reducere a curentului de 1% la fiecare 100 de metri
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Viteză limitată sigură (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
Oprire sigură 1 (SS1): Da
Standarde și certificări
Certificări de produs: CSA, TÜV, UL
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
