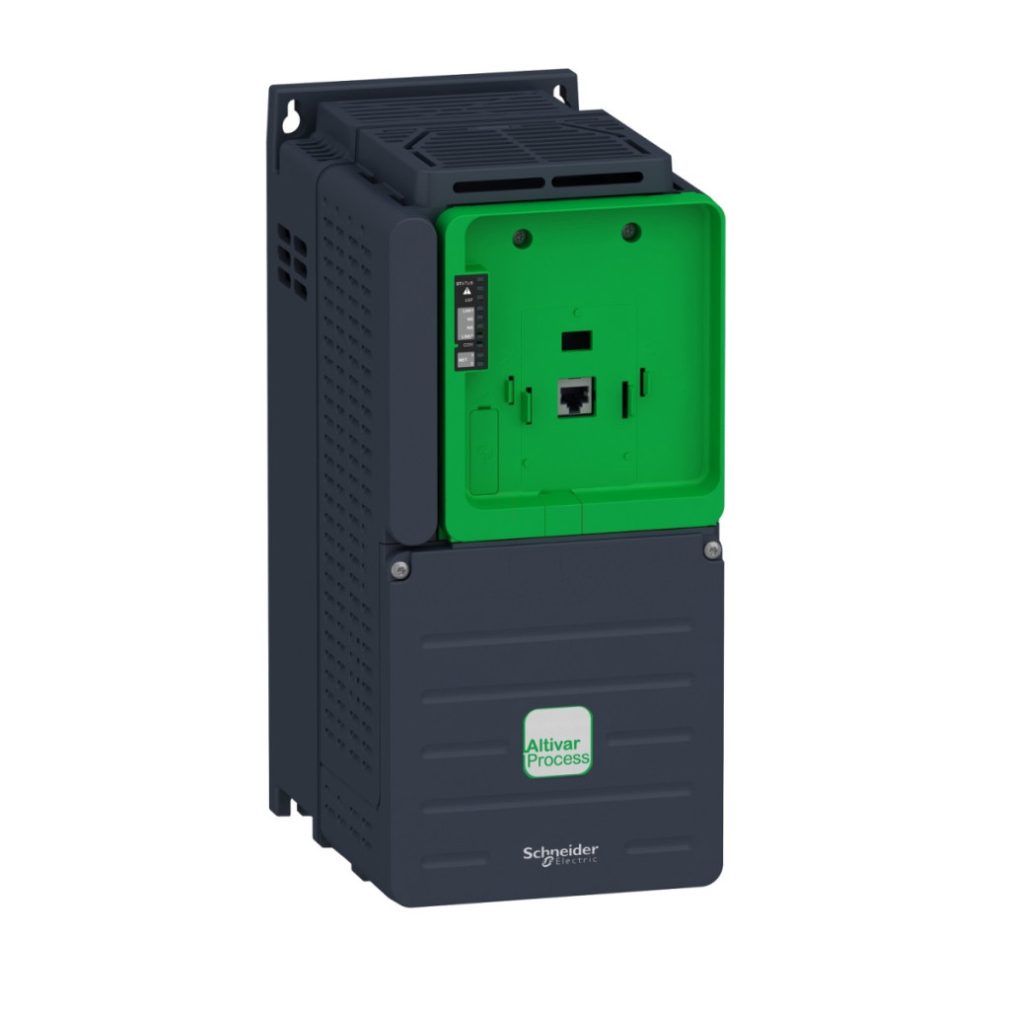

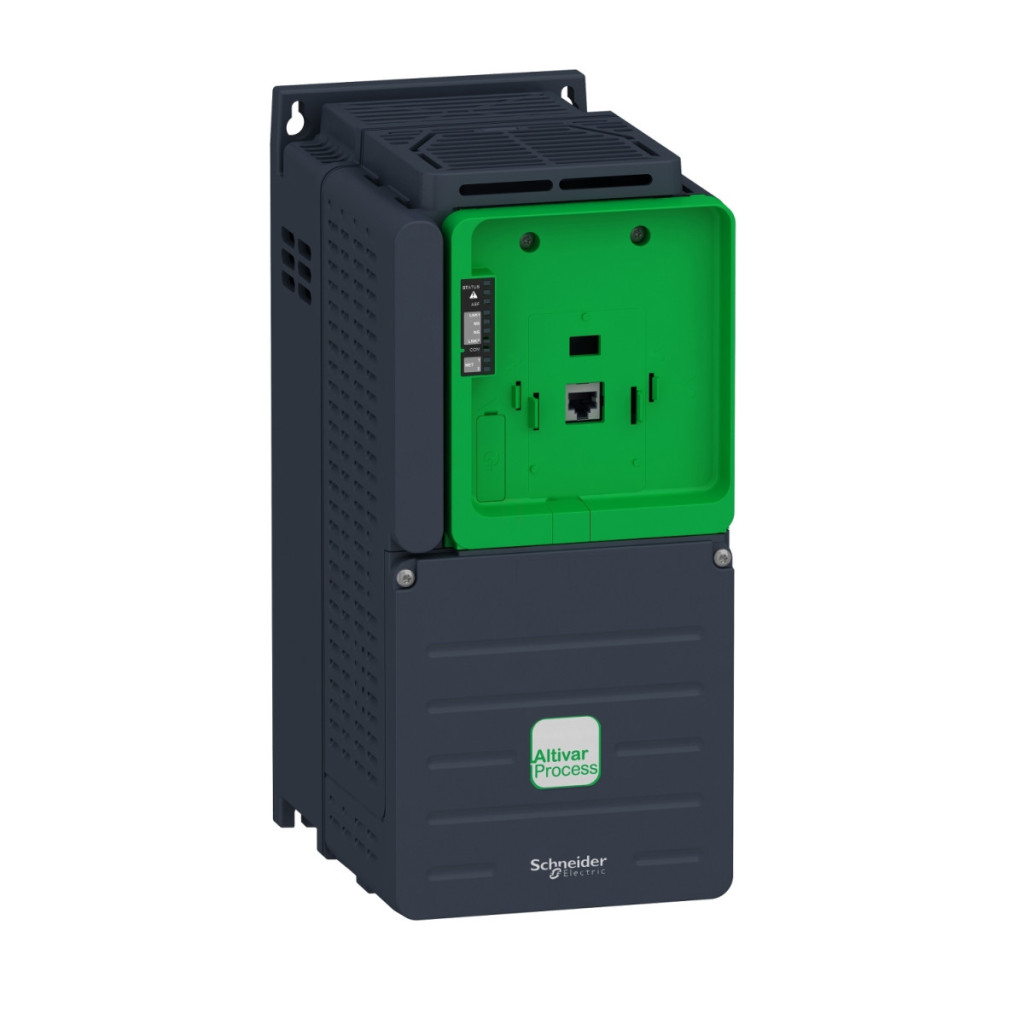

Convertorul de frecvență ATV930D11N4Z din seria Altivar Process ATV900 este un dispozitiv sofisticat de 11 kW, dezvoltat special pentru aplicații industriale. Această versiune standard cu funcție de frânare încorporată este versatilă și poate fi utilizată pentru controlul motoarelor sincrone și asincrone, fiind alegerea ideală pentru o gamă largă de sarcini de automatizare industrială. Convertorul de frecvență funcționează cu o sursă de alimentare trifazată de 380-480 V și are un grad de protecție IP21, care oferă o protecție adecvată împotriva prafului și a picăturilor de apă. Dispozitivul este proiectat pentru instalarea în dulap, dar poate fi montat și pe perete. În modul de funcționare normal, acesta furnizează un curent de ieșire continuu de 23,5 A la o frecvență de comutație de 4 kHz, în timp ce în modul de funcționare intensă furnizează 16,5 A. Această flexibilitate îi permite să controleze motoare cu o putere nominală de 11 kW în modul normal și de 7,5 kW în aplicații intense. ATV930D11N4Z este extrem de flexibil în ceea ce privește capacitățile de comunicare: suportă protocoalele EtherNet/IP, Modbus serial și Modbus TCP ca standard. De asemenea, poate fi extins cu diverse module de comunicare care permit utilizarea protocoalelor Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Această versatilitate asigură integrarea convertizorului de frecvență în aproape orice mediu de rețea industrială. Funcționalitatea dispozitivului poate fi extinsă în continuare cu module I/O digitale și analogice, permițându-i să îndeplinească chiar și cele mai complexe cerințe de control.
Altivar Process ATV930 - Date tehnice ATV930D11N4Z
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Design standard cu chopper de frânare încorporat
Domeniu de aplicare: Utilizare industrială
Tipuri de motoare: Motoare asincrone, Motoare sincrone
Caracteristici electrice
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...10%)
Curent de ieșire: 23,5 A la 4 kHz în mod normal, 16,5 A la 4 kHz în mod de sarcină mare
Puterea motorului: 11,0 kW în mod normal, 7,5 kW în mod de sarcină mare
Frecvența rețelei: 50...60 Hz
Frecvență maximă de ieșire: 599 Hz
Capacități de comunicare
Configurație standard: EtherNet/IP, Modbus serial, Modbus TCP
Opțiuni de extindere: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Intrări și ieșiri
Număr de intrări digitale: 10
Număr de intrări analogice: 3
Număr de ieșiri digitale: 2
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Protecții
Filtru EMC: Integrat, cu opțiune placă EMC
Grad de protecție IP: IP21
Funcții de siguranță: Oprire cuplu sigur (STO), Oprire sigură 1 (SS1), Viteză limitată în condiții de siguranță (SLS), Gestionare sigură a frânei (SBC/SBT)
Caracteristici fizice
Metodă de montare: Poate fi încorporat într-un dulap
Dimensiuni (LxHxA): 155 x 345 x 225 mm
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii nominale)
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii nominale, 1000...4800 m cu reducere a puterii nominale (1% / 100 m)
