Convertorul de frecvență ATV930D15N4 din familia de produse Altivar Process ATV900 este proiectat pentru aplicații industriale de control al proceselor, în principal pentru controlul motoarelor asincrone și sincrone trifazate cu o putere nominală de 15 kW. Fabricat de Schneider Electric, acest dispozitiv este ideal pentru aplicații care necesită control precis al motorului, capacități de comunicare de nivel înalt și funcționare sigură. Convertorul de frecvență ATV930D15N4 poate fi alimentat de la o rețea trifazată de 400-480 V și este echipat standard cu un chopper de frânare încorporat, ceea ce este deosebit de avantajos în aplicații care necesită frânări frecvente sau schimbări de direcție a sarcinii. Dispozitivul are protecție IP21, care oferă protecție împotriva prafului și a picăturilor de apă, iar designul său montabil pe perete facilitează instalarea. Unitatea de acționare cu viteză variabilă are o frecvență maximă de ieșire de 599 Hz, oferind o gamă extrem de largă de viteze pentru motoarele conectate. ATV930D15N4 oferă o flexibilitate remarcabilă în ceea ce privește opțiunile de comunicare. Acesta acceptă protocoalele Modbus serial, Modbus TCP și EtherNet/IP ca standard, dar poate fi extins cu module opționale pentru a include opțiuni de comunicare Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Dispozitivul are 10 intrări digitale, 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice, oferind opțiuni extinse de integrare pentru sistemele de automatizare industrială. În domeniul tehnologiei de siguranță, funcțiile integrate Safe Torque Off (STO), Safely Limited Speed (SLS) și Safe Stop 1 (SS1), care respectă standardele moderne de siguranță, sunt deosebit de remarcabile. Convertorul de frecvență ATV930D15N4 oferă un curent de ieșire continuu de 31,7 A la o frecvență de comutare de 4 kHz în funcționare normală și de 23,5 A în funcționare intensivă. Dispozitivul are o putere de ieșire de 15 kW în funcționare normală și de 11 kW în funcționare intensivă. Profilurile de control al motorului includ modurile standard cu cuplu variabil, cuplu optimizat și cuplu constant pentru motoare asincrone, precum și profiluri de control pentru motoare cu magneți permanenți și motoare sincrone cu reluctanță. Rampele de accelerare și decelerare pot fi setate individual între 0,01 și 9999 secunde, permițând un control perfect al procesului. Intervalul de temperatură de funcționare este între -15 °C și 50 °C fără reducere a puterii și între 50 °C și 60 °C cu reducere a puterii.

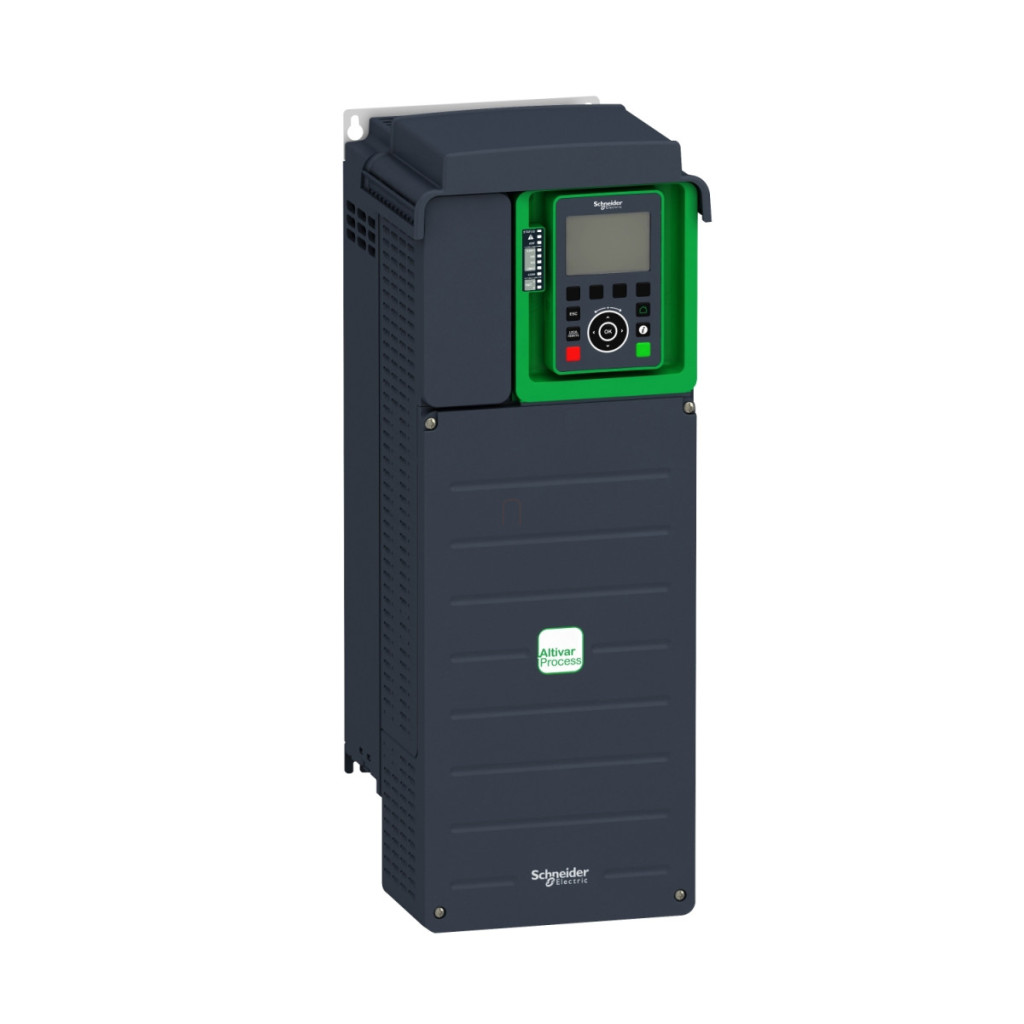

Schneider Electric Altivar Process ATV930 - ATV930D15N4 - convertizor de frecvență, 15 kW, 3f, 400 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tip: ATV930D15N4
Aplicație: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Cu chopper de frânare, versiune standard
Domeniu de aplicare: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Frecvența rețelei: 50...60 Hz (± 5%)
Curent nominal de ieșire: 31,7 A în funcționare normală, 23,5 A în funcționare intensă la 4 kHz
Puterea motorului: 15,0 kW în funcționare normală, 11,0 kW în funcționare intensă
Tensiune maximă de ieșire: 480 V
Frecvență maximă de ieșire: 599 Hz
Curent de alimentare: 27,0 A la 380 V (funcționare normală), 20,6 A la 380 V (funcționare intensă)
Curent de intrare maxim: 27,0 A
Putere aparentă: 19,4 kVA la 480 V (funcționare normală), 15 kVA la 480 V (funcționare intensă)
Funcții de protecție
Filtru EMC: încorporat, cu opțiune de placă EMC
Protecție IP: IP21
Clasă de protecție UL: UL Tip 1
Protecție motor: Protecție termică, protecție de fază, oprire sigură a cuplului
Protecție unitate: Supraîncălzire, supracurent, supratensiune, supratensiune bus DC, defect de fază
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8-38,4 kbit/s Modbus serial
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, module de expansiune I/O, module de interfață encoder
Opțiuni de control
Număr de intrări discrete: 10
Număr de ieșiri discrete: 2
Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Profile de control motor pentru motoare asincrone: Cuplu variabil standard, cuplu optimizat, cuplu constant Profile de control motor pentru motoare sincrone: Motor cu magnet permanent, motor sincron cu reluctanță Motor cu magnet permanent, motor sincron cu reluctanță Funcții de siguranță Oprire cuplu sigur (STO): Da Viteză limitată în condiții de siguranță (SLS): Da Oprire sigură 1 (SS1): Da Gestionare sigură a frânei (SBC/SBT): Da Da
Caracteristici mecanice
Metodă de montare: Montabil pe perete
Lățime: 211 mm
Înălțime: 545,9 mm
Adâncime: 235 mm
Temperatură de funcționare: -15...50 °C (fără reducerea sarcinii), 50...60 °C (cu reducerea sarcinii)
Poziție de montare: Verticală ± 10 grade
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz) Rezistență la impact: 15 gn pentru până la 11 ms Standarde și certificări Certificări: UL, TÜV, CSA, CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
