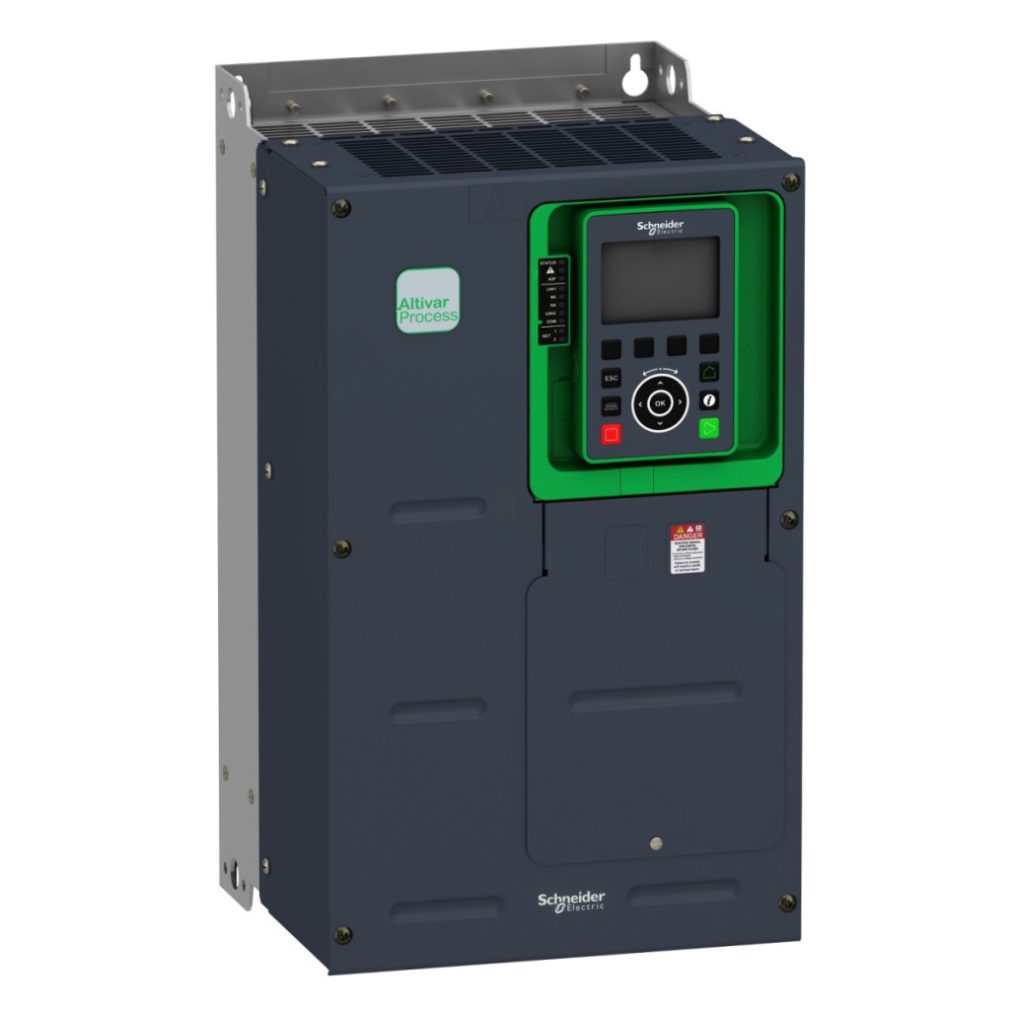

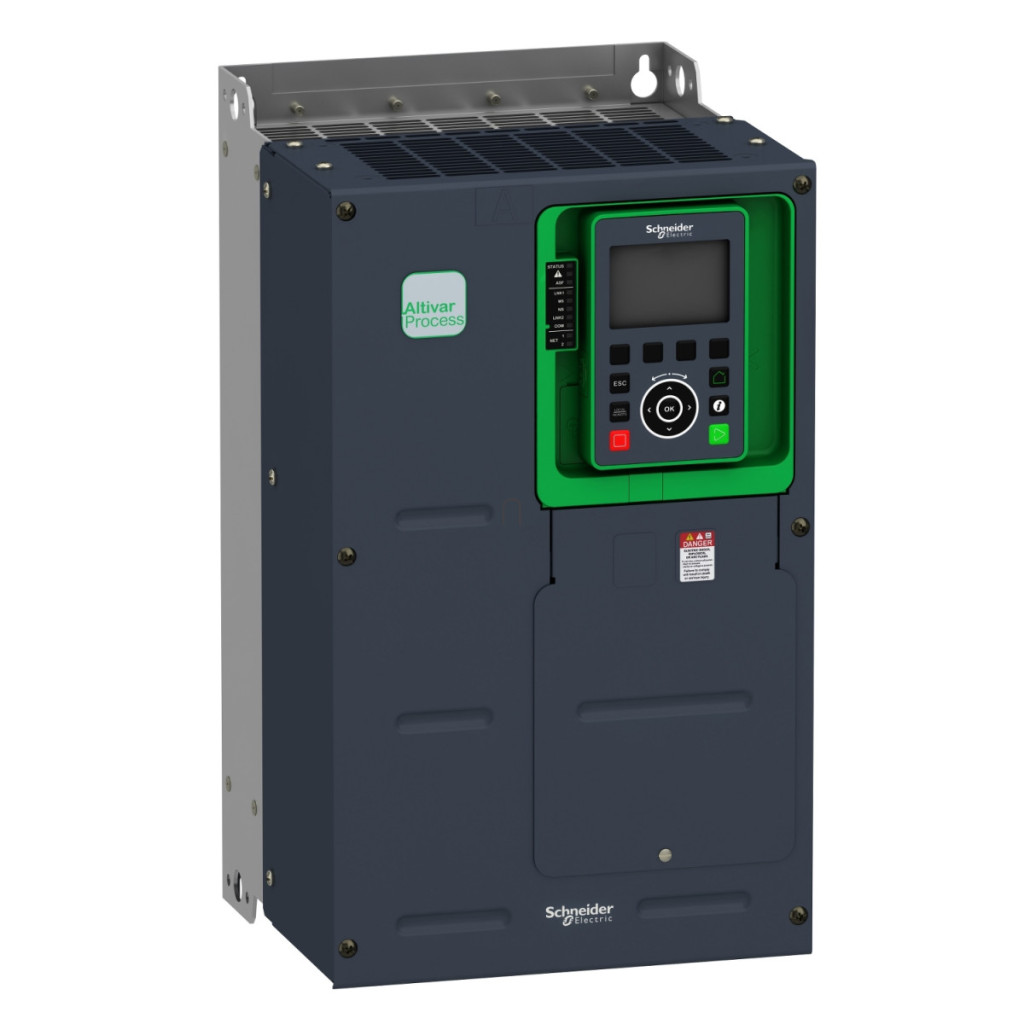

Convertorul de frecvență Altivar Process ATV900 seria ATV930D15Y6 este soluția industrială de înaltă calitate a Schneider Electric, care suportă aplicații industriale cu o putere de 15 kW și funcții extrem de versatile. Acest convertizor de frecvență a fost dezvoltat special pentru procesele industriale și este potrivit pentru controlul motoarelor sincrone și asincrone. Convertizorul de frecvență funcționează într-un interval de tensiune de alimentare trifazată de 500-690 V și este disponibil într-un design montabil pe perete. Modelul ATV930D15Y6 este echipat standard cu un chopper de frânare, care asigură gestionarea eficientă a energiei eliberate în timpul frânării. În condiții normale de încărcare, acesta furnizează un curent de ieșire continuu de 18 A la o frecvență de comutare de 4 kHz, în timp ce în condiții de încărcare grea garantează un curent de ieșire de 13,5 A. Curentul nominal de ieșire este de 18 A, iar tensiunea maximă de ieșire este de 690 V. Dispozitivul are capacități de comunicare remarcabile și acceptă în mod standard protocoalele Modbus serial, EtherNet/IP și Modbus TCP. Poate fi extins opțional cu diverse module de comunicare care permit conectarea la rețelele Profibus DP V1, PROFINET, DeviceNet, EtherCAT sau CANopen. Cu module de extindere suplimentare, se pot adăuga la sistem I/O-uri digitale și analogice, relee de ieșire și diverse interfețe de codificare. Convertorul de frecvență ATV930D15Y6 acceptă o serie de profiluri de control al motorului. Pentru motoarele asincrone, puteți alege între modul de cuplu optimizat pentru motoarele asincrone, standardul de cuplu constant și profilurile de control standard cu cuplu variabil. Pentru motoarele sincrone, sunt disponibile modurile de control al motorului cu magnet permanent și al motorului sincron cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de aplicații. Rampele de accelerare și decelerare pot fi setate în formă S, U sau personalizată, liniar între 0,01 și 9999 secunde. Dispozitivul este protejat de o serie de funcții, inclusiv protecție termică (motor și acționare), funcție Safe Torque Off, protecție împotriva defectării fazei motorului, protecție împotriva supraîncălzirii, protecție împotriva supracurentului, protecție împotriva scurtcircuitului, protecție împotriva supratensiunii și subtensiunii. Funcțiile care susțin funcționarea în condiții de siguranță includ Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT) și Safe Stop 1 (SS1). În ceea ce privește designul fizic, dispozitivul măsoară 246 mm lățime, 420 mm înălțime și 242 mm adâncime și cântărește 22 kg. Are un grad de protecție IP21 (tip UL 1), care protejează dispozitivul de obiecte solide și picături de apă. Intervalul de temperatură de funcționare al dispozitivului este între -15 și 50 °C fără reducere a puterii și între 50 și 60 °C cu reducere a puterii. Altitudinea maximă de funcționare este de 1000 m fără reducerea performanței, iar între 1000 și 4800 m poate fi utilizat cu o reducere a curentului de 1% la fiecare 100 de metri.
Schneider Electric Altivar Process ATV930 - ATV930D15Y6 - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Procese industriale
Tipul produsului sau al componentei: Variator de viteză
Variantă: Cu unitate de frânare, versiune standard
Aplicația dispozitivului: Aplicație industrială
Scopul produsului: Motoare sincrone, motoare asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 500...690 V (-15...+10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent de ieșire continuu: 18 A la 4 kHz sub sarcină normală, 13,5 A la 4 kHz sub sarcină mare
Curent de ieșire nominal: 18,0 A
Puterea motorului kW: 11,0 kW la sarcină normală, 7,5 kW la sarcină mare
Filtru EMC: Integrat, cu placă EMC opțională
Frecvență maximă de ieșire: 599 Hz
Comunicare
Protocol port de comunicare: Modbus serial, EtherNet/IP, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de schimb de date: Half-duplex, full-duplex, autonegociere Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă pentru Modbus serial
Caracteristici fizice
Metodă de montare: Montare pe perete
Grad de protecție IP: IP21
Grad de protecție: UL Tip 1
Lățime: 246 mm
Înălțime: 420 mm
Adâncime: 242 mm
Greutate netă: 22 kg
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 58 dB în conformitate cu 86/188/CEE
Umiditate relativă: 5...95% fără condensare în conformitate cu IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...50°C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Poziție de funcționare: Verticală +/- 10 grade
