Convertizorul de frecvență ATV930D18M3 din gama Altivar Process ATV900 de la Schneider Electric este o soluție avansată concepută pentru aplicații industriale complexe, oferind performanțe optime pentru controlul motoarelor asincrone și sincrone. Acest convertizor de frecvență de 18,5 kW (mod normal) sau 15,0 kW (mod intens) funcționează cu o alimentare trifazată de 200-240 V și are protecție IP21 împotriva prafului și picăturilor de apă. Convertizorul de frecvență ATV930D18M3 oferă o serie de caracteristici remarcabile pentru controlul proceselor industriale. Are o unitate de frânare încorporată care permite controlul eficient al vitezei și oprirea rapidă. Unitatea oferă un curent de ieșire continuu de 78,4 A în modul normal și 63,4 A în modul intens, la o frecvență de comutare de 4 kHz. Capacitățile sale de comunicare sunt excepționale, suportând protocoalele EtherNet/IP, Modbus TCP și Modbus serial, și pot fi extinse cu diverse module de comunicare opționale, cum ar fi Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Oferă o gamă largă de funcții de siguranță, inclusiv Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT). Aceste funcții sunt conforme cu standardele IEC 61508 și IEC 13849-1, sporind astfel siguranța funcționării mașinilor și echipamentelor. Unitatea este echipată cu diverse mecanisme de protecție, cum ar fi protecție împotriva supraîncălzirii, supracurentului, supratensiunii și pierderii de fază, atât pentru motor, cât și pentru unitate. Dispozitivul este extrem de flexibil în ceea ce privește instalarea și utilizarea. Este proiectat pentru montare pe perete și poate fi instalat în trei moduri diferite: individual în IP21, unul lângă altul în IP20 (pentru două unități de acționare) sau individual în configurație IP20. Sistemul de ventilație încorporat asigură un flux de aer de 240 m³/h pentru o răcire eficientă. Dimensiuni: 226 mm lățime, 673 mm înălțime și 274 mm adâncime, cu o greutate netă de 27,3 kg. Unitatea de acționare poate fi utilizată la temperaturi ambientale cuprinse între -15 °C și 50 °C fără reducerea puterii, în timp ce între 50 și 60 °C trebuie aplicat un factor de reducere a puterii. Altitudinea de funcționare de până la 1000 de metri nu are niciun efect asupra performanței; peste această altitudine, este necesară o reducere a puterii de 1% la fiecare 100 de metri, până la o altitudine maximă de 4800 de metri. Convertizorul de frecvență Schneider Electric ATV930D18M3 are capacități de control remarcabile. Acesta suportă funcționarea în patru cadrane, diverse profiluri de control al motorului asincron și sincron (cuplu variabil standard, mod cuplu optimizat, cuplu constant standard, motor cu magnet permanent, motor sincron cu reluctanță) și o frecvență maximă de ieșire de 599 Hz. Rampele de accelerare și decelerare liniare pot fi setate individual de la 0,01 la 9999 secunde. Unitatea are o varietate de opțiuni I/O, inclusiv 10 intrări digitale, 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri releu pentru diverse funcții de control și feedback. Aceste caracteristici fac din convertizorul de frecvență ATV930D18M3 alegerea ideală pentru controlul precis și fiabil al proceselor industriale complexe.

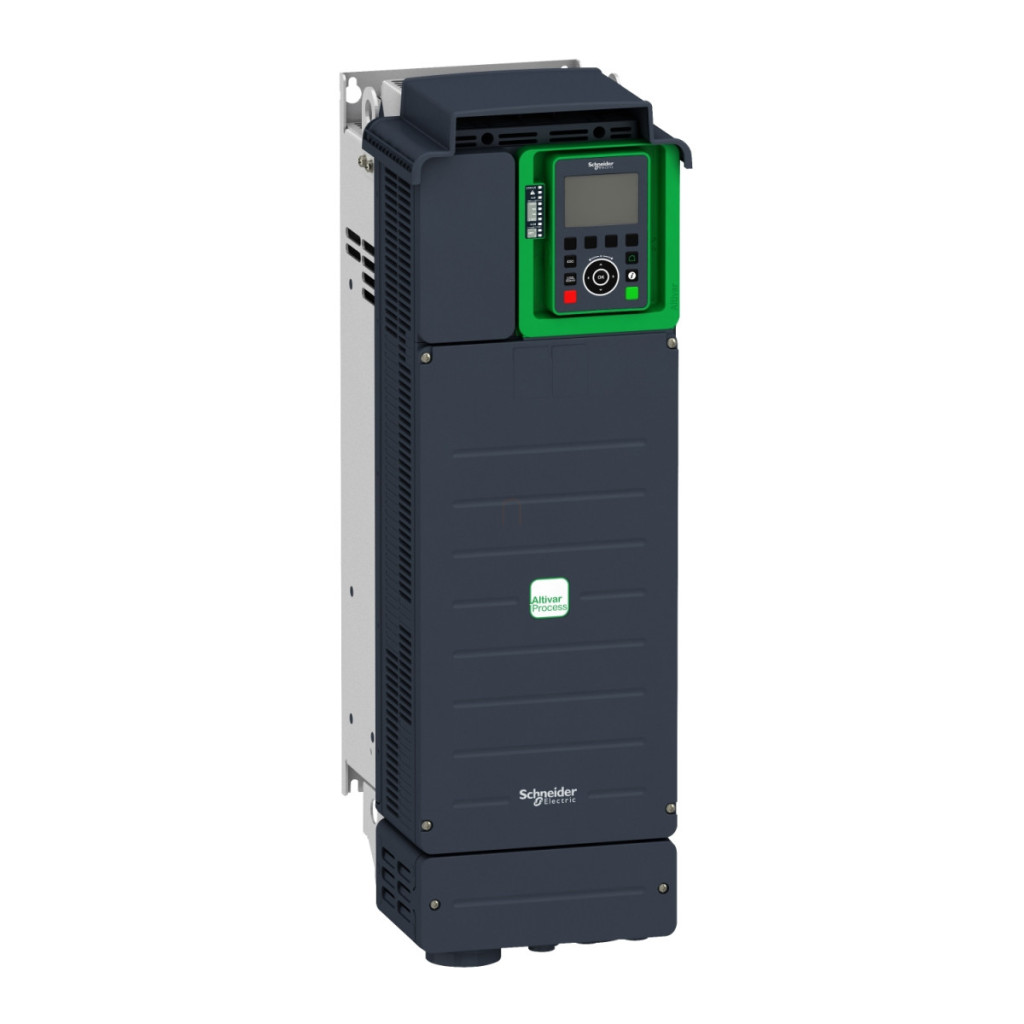

Schneider Electric Altivar Process ATV930 - ATV930D18M3 - convertizor de frecvență, 18 kW, 3f, 230 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specială: Controlul proceselor industriale
Tipul produsului: Variator de viteză
Versiune: Versiune standard cu unitate de frânare integrată
Domeniu de aplicare: Utilizare industrială
Tip motor: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 200...240 V (-15...10 %)
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 78,4 A (în funcționare normală), 63,4 A (în modul de funcționare intensă)
Puterea motorului: 18,5 kW (în modul normal), 15,0 kW (în modul de funcționare intensă)
Frecvența maximă de ieșire: 599 Hz
Frecvența de comutare: 2...16 kHz reglabilă (cu factor de reducere 4...16 kHz)
Frecvență nominală de comutație: 4 kHz
Curent maxim de intrare: 66,7 A
Curent de alimentare: 66,7 A la 200 V (mod normal), 53,1 A la 200 V (mod intens), 54,5 A la 240 V (mod normal), 44,9 A la 240 V (mod intens) Caracteristici de protecție Nivel de protecție IP: IP21 Clasificare de protecție UL: UL tip 1 Filtru EMC: Integrat (cu opțiune placă EMC)
Funcții de protecție: Protecție termică (motor și acționare), Oprire cuplu de siguranță (motor și acționare), Defecțiune fază motor, Supraîncălzire, Supracurent între fazele de ieșire și împământare, Supraîncărcare tensiune de ieșire, Protecție scurtcircuit, Supraîncărcare bus DC, Supraîncărcare și subîncărcare rețea, Pierdere fază rețea, Viteză excesivă, Defecțiune circuit de control
Funcții de siguranță
Oprire cuplu de siguranță (STO): Da
Oprire de siguranță 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare frână de siguranță (SBC/SBT): Da
Caracteristici de comunicare
Protocoale de comunicare: EtherNet/IP, Modbus TCP, Modbus serial
Interfață fizică: Ethernet, 2 fire RS 485
Tip conector: 2 RJ45, 1 RJ45
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Caracteristici intrare/ieșire
Intrare discretă: 10 (DI1...DI8 programabile, 24 VCC, DI7, DI8 pot fi utilizate și ca intrări de impulsuri 0...30 kHz, STOA, STOB oprire cuplu de siguranță)
Ieșire discretă: 2 (ieșire logică 0...1 kHz sau ieșire impuls 0...30 kHz)
Intrare analogică: 3 (AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 VCC sau curent: 0...20 mA/4...20 mA)
Ieșire analogică: 2 (tensiune configurabilă prin software: 0...10 VCC sau curent: 0...20 mA)
Ieșire releu: 3 (releu indicator de defect R1 configurabil NO/NC, relee secvențiale R2, R3 NO)
Caracteristici mecanice
Metodă de montare: Montabil pe perete
Poziție de funcționare: Verticală ±10°
Dimensiuni (L x Î x A): 226 mm x 673 mm x 274 mm
Greutate netă: 27,3 kg
Condiții de mediu
Temperatură ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Temperatură de depozitare: -40...70 °C
Temperatură de transport: -40...70 °C
Umiditate relativă: 5...95% fără condensare (conform IEC 60068-2-3)
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere de 1% la fiecare 100 de metri
Clasificare de mediu: Protecție împotriva contaminării chimice clasa 3C3 (conform IEC 60721-3-3), clasa de protecție împotriva prafului 3S3 (conform IEC 60721-3-3)
Nivel de zgomot: 71,5 dB (conform 86/188/CEE)
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Standarde și certificări
Certificări de produs: UL, TÜV, CSA
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
