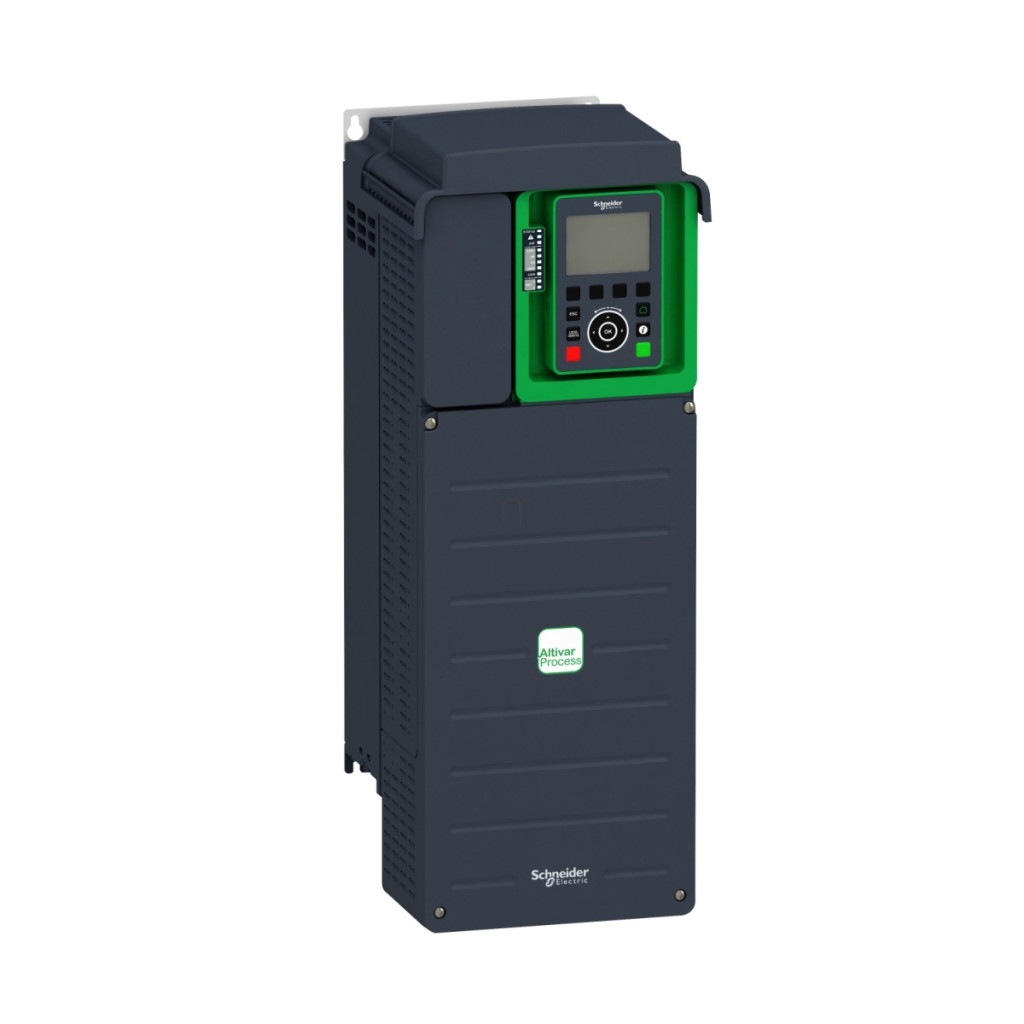

Schneider Electric Altivar Process ATV930 - ATV930D18N4 - convertizor de frecvență, 18 kW, 3f, 400 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Cu unitate de frânare
Versiune standard
Aplicație dispozitiv: Aplicație industrială
Domeniu de aplicare: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V - 15...10 %
Toleranță relativă simetrică a tensiunii de rețea: 10 %
Toleranță relativă simetrică a frecvenței rețelei: 5 %
Curent nominal de ieșire: 39,2 A
Puterea motorului: 18,5 kW în funcționare normală, 15,0 kW în funcționare intensă
Filtru EMC: Integrat, cu opțiune placă EMC Protecție: IP21 Protecție conform UL: UL tip 1 Conexiuni Conexiune electrică: Control: terminal cu șurub 0,5...1,5 mm²/AWG 20...AWG 16
Partea de alimentare: terminal cu șurub 10...16 mm²/AWG 8...AWG 6
Motor: terminal cu șurub 10...16 mm²/AWG 8...AWG 6
Bus DC: terminal cu șurub 10...16 mm²/AWG 8...AWG 6
Comunicare
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de transfer date: Half-duplex, full-duplex, autonegociere Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă Modbus serial
Intrări și ieșiri
Număr intrări digitale: 10
Tip intrare digitală: DI1...DI8 programabile, 24 V CC (<= 30 V), impedanță: 3,5 kOhm
DI7, DI8 programabile ca intrări de impulsuri: 0…30 kHz, 24 V CC (<= 30 V)
STOA, STOB cuplu de siguranță oprit, 24 V CC (<= 30 V), impedanță: > 2,2 kOhm
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți
AI1, AI2, AI3 curent configurabil prin software: 0...20 mA/4...20 mA, impedanță: 250 Ohm, rezoluție 12 biți Număr de ieșiri digitale: 2 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici de performanță Frecvență maximă de ieșire: 599 Hz
Rampele de accelerare și decelerare: Reglabile liniar separat de la 0,01...9999 s
Frecvența de comutare: 2...16 kHz reglabilă, cu factor de reducere 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Unitate de frânare încorporată: Da
Caracteristici mecanice
Metodă de montare: Montare pe perete
Lățime: 211 mm
Înălțime: 545,9 mm
Adâncime: 235 mm
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V DC timp de 1 minut în raport cu pământul
Nivel de zgomot: 59,5 dB conform 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2…13 Hz) conform IEC 60068-2-6
1 gn (f= 13…200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru 11 ms conform IEC 60068-2-27
Caracteristici de mediu: Protecție împotriva contaminării chimice: Clasa 3C3 conform IEC 60721-3-3
Protecție împotriva contaminării cu praf: Clasa 3S3 conform IEC 60721-3-3
Umiditate relativă: 5 până la 95% fără condensare conform IEC 60068-2-3 Temperatura ambiantă de funcționare: -15…50 °C (fără reducere a puterii), 50…60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri Poziție de funcționare: Verticală +/- 10 grade
