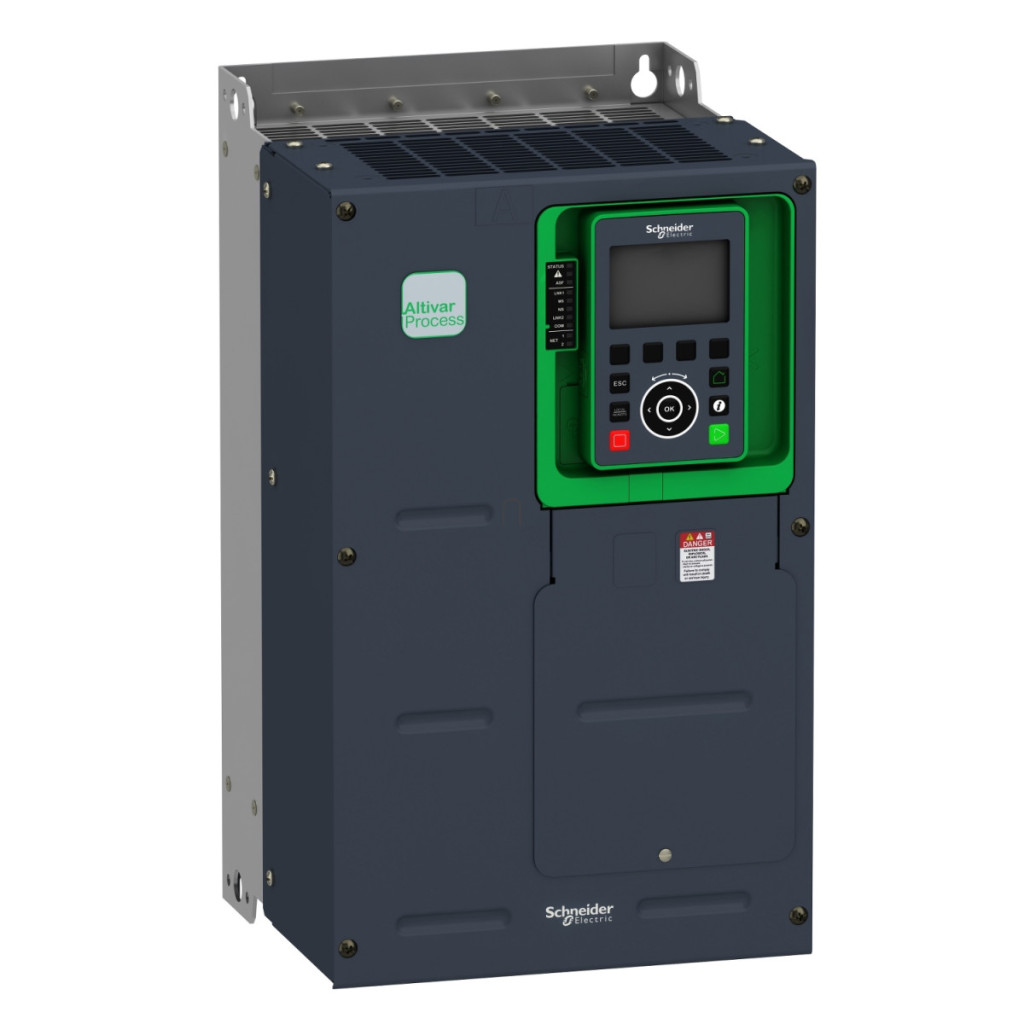

Convertoarele de frecvență din seriile Altivar Process ATV900 și ATV930 sunt soluții de control al motoarelor de înaltă performanță de la Schneider Electric, special concepute pentru controlul proceselor industriale. Modelul ATV930D18Y6 este un dispozitiv de alimentare trifazat de 18,5 kW, 500-690 V, cu protecție IP00, potrivit pentru controlul motoarelor asincrone și sincrone. Acest convertizor de frecvență are capacități de comunicare extrem de versatile și acceptă protocoalele Modbus TCP, Modbus serial și EtherNet/IP. Protocoale de comunicare suplimentare sunt disponibile cu diverse opțiuni de module de expansiune, cum ar fi Profibus DP V1, PROFINET, DeviceNet, EtherCAT și CANopen. Interfețele de comunicare oferă conectivitate Ethernet de 10/100 Mbit/s și conectivitate serială de 4,8-38,4 kbit/s. Convertorul de frecvență ATV930D18Y6 poate fi utilizat în două moduri: oferă un curent nominal de ieșire de 24 A și suportă o putere a motorului de 15 kW în condiții normale de încărcare, în timp ce în condiții de încărcare intensă are un curent de ieșire continuu de 18 A și oferă o putere a motorului de 11 kW. Dispozitivul este echipat standard cu o rezistență de frânare, care permite o frânare eficientă. Frecvența maximă de ieșire este de 599 Hz, ceea ce oferă o gamă extrem de largă de viteze. Are o gamă largă de opțiuni de intrare și ieșire: 10 intrări digitale, 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice. Două dintre intrările digitale pot fi utilizate și ca intrări de impulsuri cu o frecvență de până la 30 kHz. Intrările analogice pot fi configurate atât în mod tensiune (0-10 V), cât și în mod curent (0-20 mA/4-20 mA) cu o rezoluție de 12 biți. De asemenea, are 3 ieșiri releu pentru diverse funcții de control. ATV930D18Y6 are, de asemenea, caracteristici de siguranță remarcabile, inclusiv funcțiile Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT). Acesta este conform cu standardele EN 954-1 Categoria 1 și IEC/EN 61508 SIL1 privind nivelurile de siguranță. Dispozitivul are un filtru EMC integrat și poate fi extins opțional cu o placă EMC. Convertorul de frecvență este disponibil într-un design montabil pe perete și poate fi instalat în diferite tipuri de montare: cu protecție IP21 într-o singură instalație sau cu protecție IP20 într-o configurație side-by-side. Dimensiunile sale sunt 246×420×242 mm și cântărește 22 kg. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -15 și +50 °C fără reducerea puterii și între 50 și 60 °C cu reducerea puterii. Poate fi utilizat până la o altitudine de 1000 m deasupra nivelului mării fără reducerea puterii și între 1000 și 4800 m cu o reducere a puterii de 1%/100 m.
Schneider Electric Altivar Process ATV930 - Date tehnice ATV930D18Y6
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență ATV930D18Y6
Aplicație: Controlul proceselor industriale
Versiune: Versiune standard cu rezistență de frânare încorporată
Nivel de protecție: IP00 (standard), IP21 cu capac
Metodă de montare: Montare pe perete
Date de performanță
Tensiune nominală de alimentare: 500...690 V c.a. (-15%...+10%)
Număr de faze de rețea: 3 faze
Frecvență de rețea: 50...60 Hz (±5%)
Curent nominal de ieșire: 24A (sarcină normală), 18A (sarcină mare)
Putere motor: 15kW (sarcină normală), 11kW (sarcină mare)
Frecvență maximă de ieșire: 599 Hz
Putere aparentă: 27,5 kVA (690 V, sarcină normală), 22,9 kVA (690 V, sarcină mare)
Frecvență de comutare: 2...8 kHz reglabilă, nominală 4 kHz
Opțiuni de comunicare
Standard: Modbus TCP, Modbus serial, EtherNet/IP
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen
Viteză de transfer Ethernet: 10/100 Mbit/s
Viteză de transfer serial Modbus: 4,8, 9,6, 19,2, 38,4 kbit/s
Caracteristici de intrare și ieșire
Intrări digitale: 10, dintre care 2 pot fi utilizate și ca intrări de impulsuri (max. 30 kHz)
Intrări analogice: 3, configurabile prin software (0-10 V CC sau 0-20 mA/4-20 mA), rezoluție de 12 biți
Ieșiri digitale: 2, dintre care 1 poate fi configurată și ca ieșire de impulsuri (max. 30 kHz)
Ieșiri analogice: 2, configurabile prin software (0-10 V CC sau 0-20 mA), rezoluție de 10 biți
Ieșiri releu: 3 (1 releu indicator de defect NO/NC, 2 relee de secvență NO)
Caracteristici de control al motorului
Moduri de control al motorului asincron: Cuplu optimizat, Cuplu constant, Cuplu variabil
Moduri de control al motorului sincron: Magnet permanent, Reluctanță sincronă
Accelerație/decelerație: Linear, S, U sau personalizat, reglabil între 0,01 și 9999s
Frânare: Injecție DC, rezistență de frânare încorporată
Funcționare în 4 cadrane: Suportată
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
Caracteristici fizice
Lățime: 246 mm
Înălțime: 420 mm
Adâncime: 242 mm
Greutate netă: 22 kg
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine: ≤1000 m (fără reducere a puterii), 1000...4800 m (cu factor de reducere a puterii de 1%/100 m) Umiditate relativă: 5...95% (fără condens)
Nivel de zgomot: 58 dB
Clasă de protecție: Protecție împotriva supraîncălzirii, supracurentului, scurtcircuitului, supratensiunii, defectării fazei
