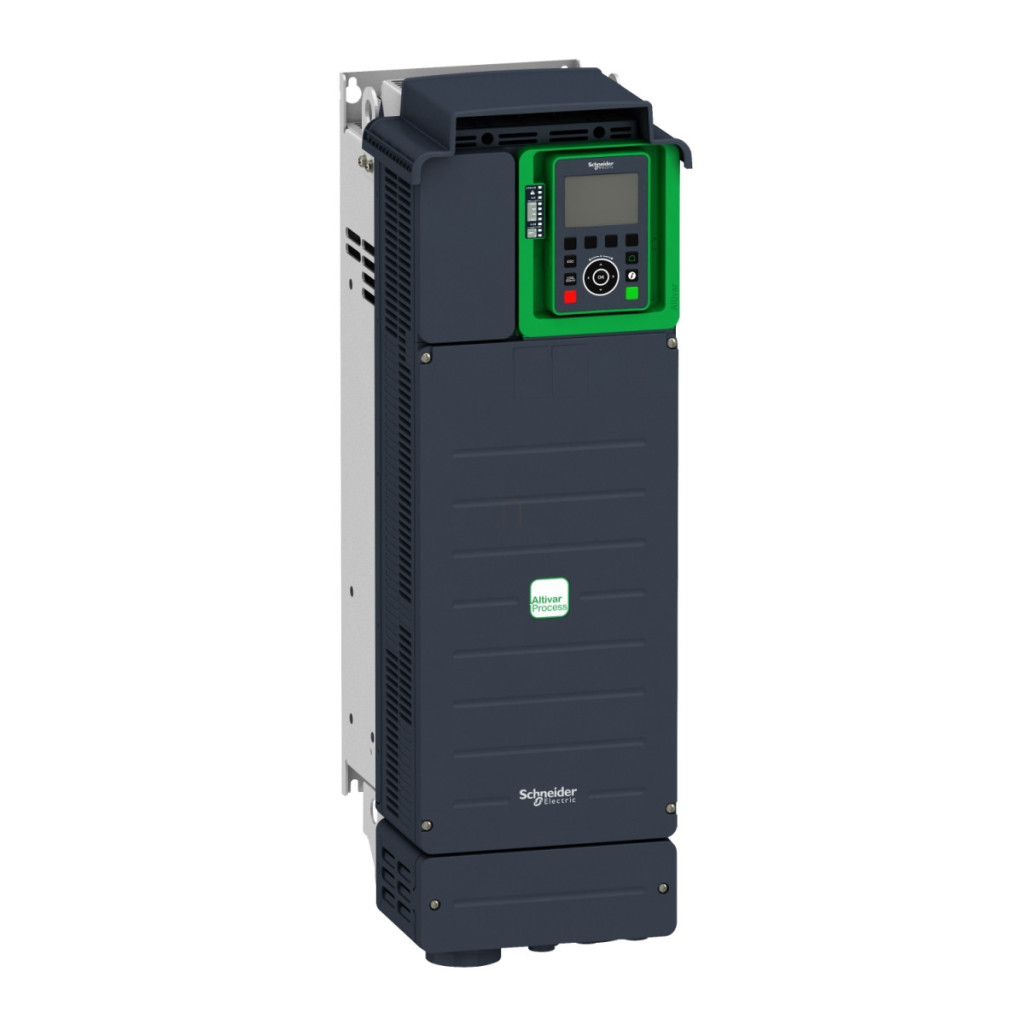

Convertorul de frecvență Altivar Process ATV900 seria ATV930D22M3 este un dispozitiv extrem de versatil și fiabil, conceput special pentru aplicații industriale de control al proceselor. Acest dispozitiv de alimentare trifazată de 22 kW, 200-240 V este alegerea perfectă pentru controlul motoarelor asincrone și sincrone, unde este necesar un control precis al vitezei și cuplului. Convertorul de frecvență ATV930D22M3 fabricat de Schneider Electric are o serie de caracteristici remarcabile. Dispozitivul are protecție IP21, care oferă o protecție adecvată împotriva prafului și a picăturilor de apă. Unitatea de frânare încorporată crește semnificativ capacitatea de frânare dinamică, ceea ce este deosebit de avantajos în aplicații în care este necesară pornirea și oprirea frecventă sau decelerarea rapidă. Acesta oferă un curent de ieșire continuu de 92,6 A în modul normal și 78,4 A în modul de funcționare intensă, acoperind o gamă largă de puteri pentru diferite cerințe de aplicație. Acest convertizor de frecvență excelează și în ceea ce privește opțiunile de comunicare, deoarece acceptă protocoalele Modbus serial, Modbus TCP și EtherNet/IP ca standard. De asemenea, poate fi extins opțional cu module de comunicare Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (cu diverse opțiuni de conectare) și Ethernet Powerlink. Pentru o extensibilitate flexibilă, sunt disponibile trei sloturi de extensie (A, B și C) pentru diverse module funcționale, inclusiv module de extensie I/O digitale și analogice, module de extensie releu și diverse module de interfață encoder. Această flexibilitate permite adaptarea sistemului la cerințele viitoare fără a fi necesară înlocuirea componentelor principale. ATV930D22M3 oferă performanțe remarcabile în domeniul funcțiilor de control. Dispozitivul suportă funcționarea în patru cadrane, ceea ce permite acționarea și frânarea motorului în ambele sensuri de rotație. Oferă mai multe profiluri de control atât pentru motoarele asincrone, cât și pentru cele sincrone (cuplu variabil standard, mod cuplu optimizat, cuplu constant standard pentru motoarele asincrone și moduri de control al motorului cu magnet permanent excitat și al motorului sincron cu reluctanță pentru motoarele sincrone). Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de viteze. Rampele de accelerare și decelerare pot fi reglate liniar într-un interval de la 0,01 la 9999 secunde, permițând un control extrem de lin și precis al mișcării. Compensarea alunecării motorului funcționează automat, indiferent de sarcină, sau poate fi dezactivată, dacă este necesar. Frecvența de comutare poate fi reglată între 2 și 16 kHz, permițând un compromis optim între zgomotul motorului și pierderile convertorului de frecvență.
Schneider Electric Altivar Process ATV930 - Date tehnice ATV930D22M3
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență
Varianta produsului: Versiune standard, cu unitate de frânare încorporată
Domeniu de aplicare: Aplicații industriale
Utilizare prevăzută: Motoare asincrone, Motoare sincrone
Număr de faze de rețea: 3 faze
Metodă de montare: Montare pe perete
Caracteristici electrice
Curent de ieșire continuu: 92,6 A la 4 kHz sub sarcină normală, 78,4 A la 4 kHz sub sarcină mare
Curent nominal de ieșire: 92,6 A
Tensiune nominală de alimentare: 200...240 V
Puterea motorului: 22,0 kW la sarcină normală, 18,5 kW la sarcină mare
Frecvența rețelei: 50...60 Hz
Curent de alimentare: 76,0 A la 200 V (sarcină normală), 64,8 A la 200 V (sarcină mare), 64,3 A la 240 V (sarcină normală), 54,5 A la 240 V (sarcină mare)
Curent maxim de intrare: 76,0 A
Tensiune maximă de ieșire: 240,0 V
Putere aparentă: 26,7 kVA la 240 V (sarcină normală), 22,7 kVA la 240 V (sarcină mare)
Curent tranzitoriu maxim: 111,1 A timp de 60 s (sarcină normală), 117,6 A timp de 60 s (sarcină mare)
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP
Viteză de transfer date: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen cu diverse opțiuni de conectare, module de expansiune I/O digitale și analogice, module de interfață encoder
Protecții și funcții de siguranță
Filtru EMC: Integrat, cu opțiune placă EMC
Grad de protecție IP: IP21
Grad de protecție UL: UL tip 1
Funcții de siguranță: Oprire cuplu sigur (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS), Safe Brake Management (SBC/SBT)
Caracteristici fizice
Lățime: 226 mm
Înălțime: 673 mm
Adâncime: 274 mm
Greutate netă: 27,3 kg
Intrări și ieșiri
Număr de intrări discrete: 10
Număr de ieșiri discrete: 2
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Parametri de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Umiditate relativă: 5...95% fără condensare
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri
Poziție de funcționare: Verticală ±10 grade
