Parte a familiei de produse Altivar Process ATV900, convertizorul de frecvență Schneider Electric ATV930D22N4 este o unitate de control industrial extrem de versatilă și fiabilă, concepută special pentru aplicații de control al proceselor industriale. Acest model de 22 kW este ideal pentru controlul precis al motoarelor sincrone și asincrone din rețelele trifazate de 400-480 V. Dispozitivul poate fi montat pe perete și are un grad de protecție IP21, care oferă o protecție adecvată împotriva prafului și a picăturilor de apă verticale. Unitatea de frânare încorporată este deosebit de utilă în aplicații care necesită decelerări sau opriri frecvente, deoarece îmbunătățește semnificativ performanța dinamică a motorului și precizia de poziționare. Oferă un curent de ieșire continuu de 46,3 A în condiții normale de funcționare și de 39,2 A în condiții de funcționare intensă, la o frecvență de comutare de 4 kHz. ATV930D22N4 are o tensiune de ieșire maximă de 480 V și o frecvență de ieșire maximă de 599 Hz, oferind o gamă extrem de largă de aplicații într-o varietate de medii industriale. De asemenea, excelează în ceea ce privește opțiunile de comunicare: vine cu protocoale seriale Modbus, EtherNet/IP și Modbus TCP ca standard, dar poate fi extins cu o serie de module de comunicare opționale, inclusiv protocoale Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Funcțiile de control inteligent includ 16 viteze prestabilite, rampe de accelerare și decelerare reglabile liniar (în intervalul 0,01-9999 s) și compensare reglabilă a alunecării motorului. Funcțiile de siguranță încorporate includ Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) și Safe Brake Management (SBC/SBT), care respectă standardele stricte de siguranță industrială. Diverse profiluri de control al motorului – cuplu variabil, cuplu optimizat, cuplu constant pentru motoare sincrone și control al motorului cu magnet permanent și cu reluctanță sincronă – asigură o gamă largă de aplicații. Un alt punct forte al dispozitivului este capacitatea sa bogată de I/O: are 10 intrări digitale, 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri releu. Intrările digitale sunt programabile, iar două intrări pot fi utilizate și ca intrări de impulsuri în intervalul 0-30 kHz. Intrările și ieșirile analogice pot fi configurate în software ca semnale de tensiune sau curent. Intervalul de temperatură de funcționare al convertizorului de frecvență este între -15 °C și 50 °C fără reducerea puterii, iar între 50-60 °C poate fi utilizat cu o reducere a performanței. Nu este necesară reducerea puterii până la 1000 de metri deasupra nivelului mării, dar peste această altitudine este necesară o reducere a curentului de 1% pentru fiecare 100 de metri, până la o altitudine de 4800 de metri. Dispozitivul are dimensiuni compacte: 211 mm lățime, 545,9 mm înălțime și 235 mm adâncime, cântărind 14,3 kg. ATV930D22N4 este alegerea potrivită pentru cei care caută un convertizor de frecvență performant, extensibil și configurabil în mod flexibil pentru aplicații industriale.

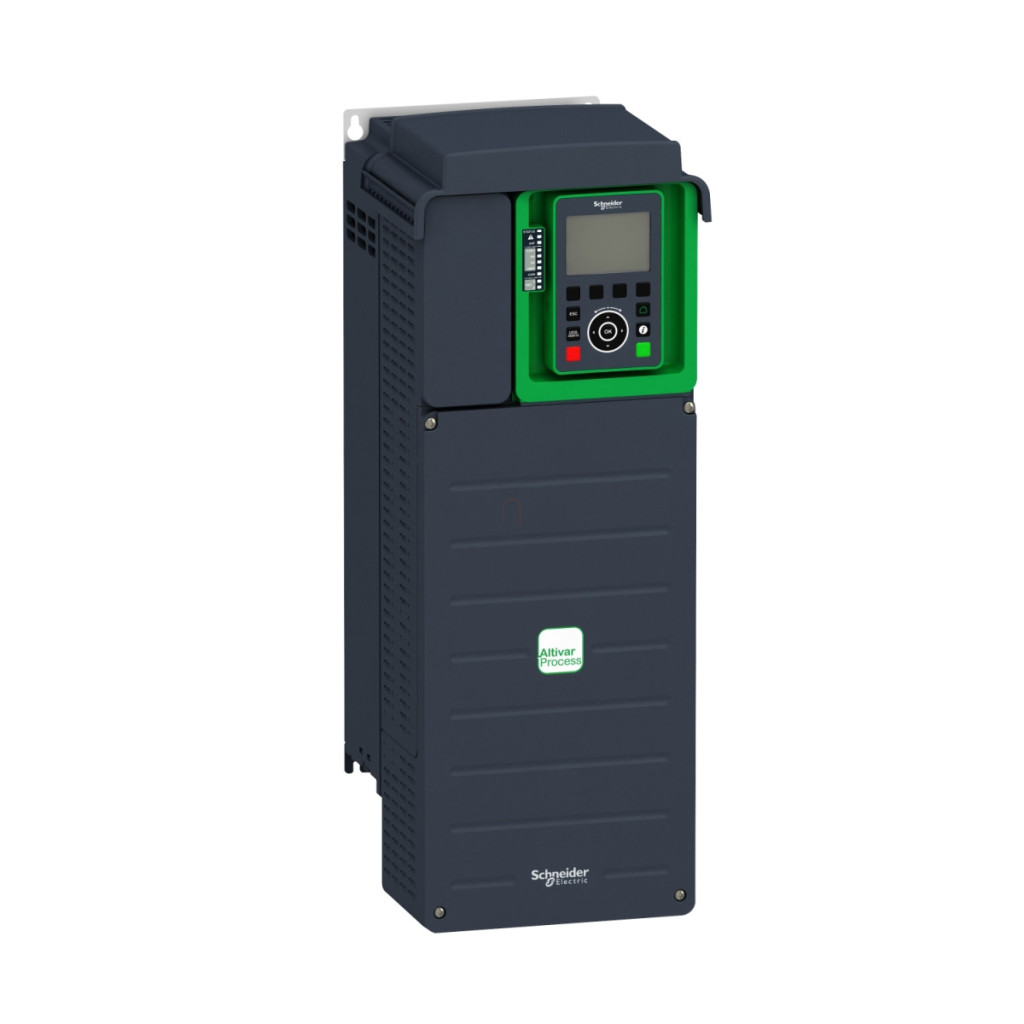

Schneider Electric Altivar Process ATV930 - ATV930D22N4 - convertizor de frecvență, 22 kW, 3f, 400 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Date cheie
Familia de produse: Altivar Process ATV900
Aplicație specifică: Controlul proceselor industriale
Tipul produsului: Variator de viteză
Versiune: Versiune standard cu unitate de frânare încorporată
Domeniu de aplicare: Aplicații industriale
Utilizare prevăzută: Controlul motoarelor sincrone, motoarelor asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380-480 V (-15...+10%)
Curent de ieșire continuu: 46,3 A la 4 kHz în condiții normale de funcționare, 39,2 A la 4 kHz în condiții de funcționare intensivă Puterea motorului: 22,0 kW în condiții normale de funcționare, 18,5 kW în condiții de funcționare intensivă Tensiune maximă de ieșire: 480 V Frecvență maximă de ieșire: 599 Hz Frecvență de comutare: reglabilă între 2 și 16 kHz, cu factor de reducere între 4 și 16 kHz Frecvență nominală de comutare: 4 kHz Comunicare și control Protocol port de comunicare: Modbus serial, EtherNet/IP, Modbus TCP Viteză de transfer date: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2 kbit/s Modbus TCP
Viteză de transfer date: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus serial
Număr de intrări digitale: 10
Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Extensibilitate Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (conectare în serie RJ45, SUB-D 9, terminale cu șurub), modul de extindere I/O digital și analogic, modul de extindere ieșire releu, interfață encoder digital, interfață encoder analogic, interfață encoder resolver, modul de comunicare Ethernet Powerlink
Funcții de siguranță
Oprire cuplu de siguranță (STO): Da Oprire sigură 1 (SS1): Da Viteză limitată în condiții de siguranță (SLS): Da Gestionare sigură a frânei (SBC/SBT): Da
Funcții de protecție
Filtru EMC: integrat, cu opțiune de placă EMC
Grad de protecție IP: IP21
Protecție UL: UL tip 1
Caracteristici fizice
Metodă de montare: Montabil pe perete
Poziție de funcționare: Verticală ±10°
Lățime: 211 mm
Înălțime: 545,9 mm
Adâncime: 235 mm
Greutate netă: 14,3 kg
Caracteristici de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Umiditate relativă: 5-95% fără condensare
Altitudine de funcționare: ≤1000 m fără reducere de putere, 1000-4800 m cu reducere de curent de 1% la fiecare 100 de metri
Nivel de zgomot: 59,5 dB
Certificări
CSA, UL, TÜV, marcaj CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
